一、 导读

   在上一篇文章中分享了S7-200SMART系列PLC之间的Modbus通信，后台有兄弟私信问我，两个S7-200SMART的PLC通信为啥要用Modbus，而不用以太网通信呢？当然这篇文章主要是为了给大家分享S7-200SMART系列PLC的Modbus从站通信的应用而已。那么本篇文章就来分享下S7-200SMART系列PLC之间通过以太网方式实现的S7通信（S7通讯）。
     S7通信协议是西门子S7系列PLC内部集成的一种通信协议，是S7系列PLC的精髓所在。它是一种运行在传输层之上的（会话层/表示层/应用层）、经过特殊优化的通信协议，其信息传输可以基于MPI网络、PROFIBUS网络或者以太网。

二、通信案例描述

    现有三台S7-200SMART系列的PLC，分别为1#PLC、2#PLC和3#PLC，其中1#PLC作为本地站，2#PLC和3#PLC作为远程站。



本案例实现的数据交换情况如下所示：

1.1#PLC的VB0~VB9的数据传输给2#PLC的VB0~VB9中。

2.读取2#PLC的MB0~MB4的数据，放入到1#PLC的VB100~VB104中。

3.1#PLC的VB0~VB9的数据传输给3#PLC的VB0~VB9中。

4.读取3#PLC中的MB10~MB14的数据，放入到1#PLC的VB110~VB114中。

三、通信案例的实施

(1) 组态CPU的IP地址

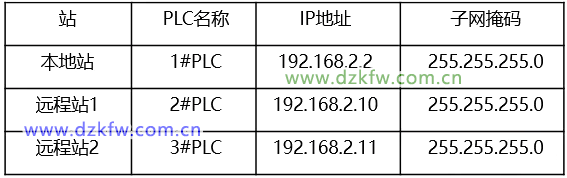

     本案例中有一个本地站的PLC和两个远程站的PLC，可通过交换机或是路由器的方式把三者进行连接，然后分别为每个PLC组态对应的IP地址，并确保三者的IP地址均处于同一个网段，三个PLC的IP地址设置，如下图所示：

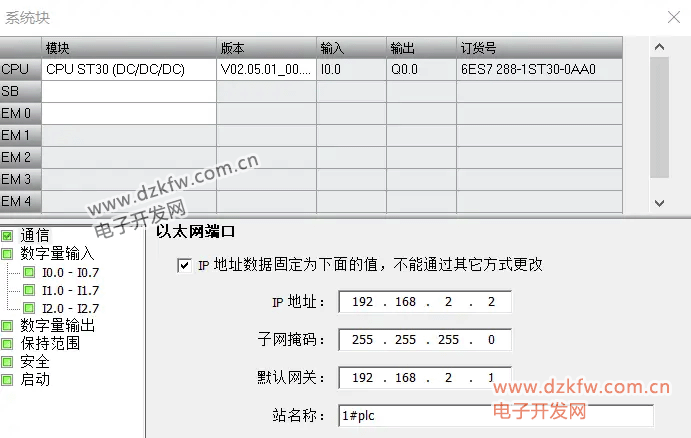

     在编程软件的项目树下双击CPU型号，打开系统块，在CPU块中的“通信”选项下，组态CPU的IP地址，如系统所示。

(2) 在Get/Put向导中组态数据交换
Ø添加PUT/GET操作项

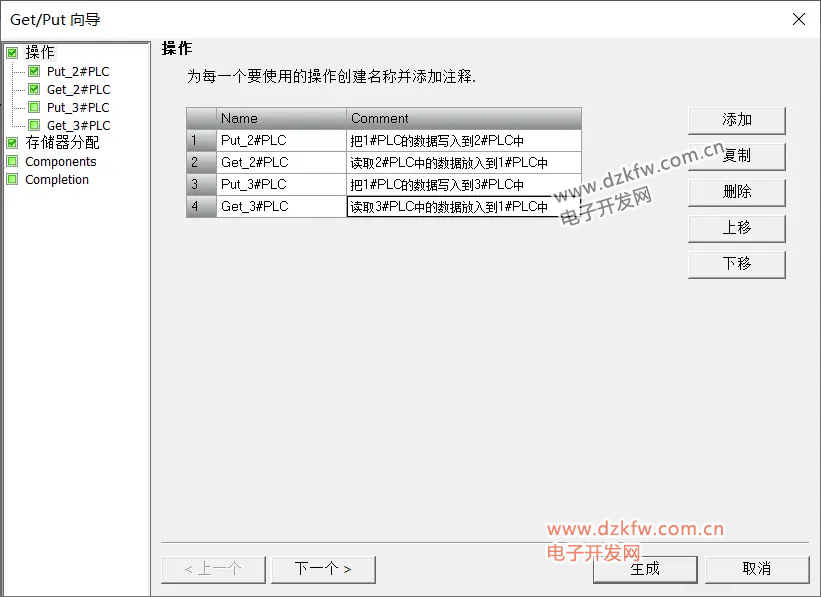

    启用GET/PUT向导后，在Get/Put向导的操作项中添加4个操作项，如下图所示，其中2个GET操作项，2个PUT操作项，GET操作表示读取远程站数据，PUT操作表示写数据到远程站。

Ø组态数据交换

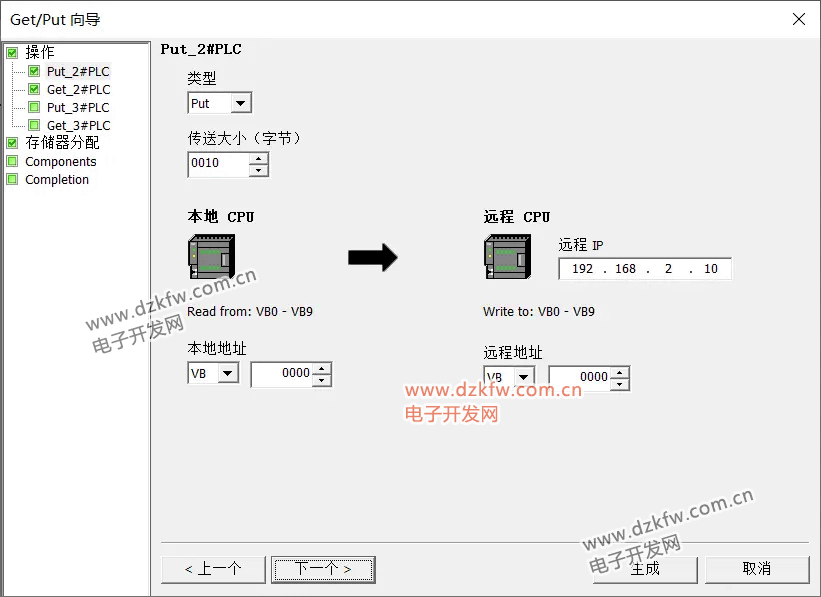

     本地站（1#PLC）的VB0~VB9的数据传输给远程站（2#PLC）的VB0~VB9中，数据交换区的组态如下图所示：

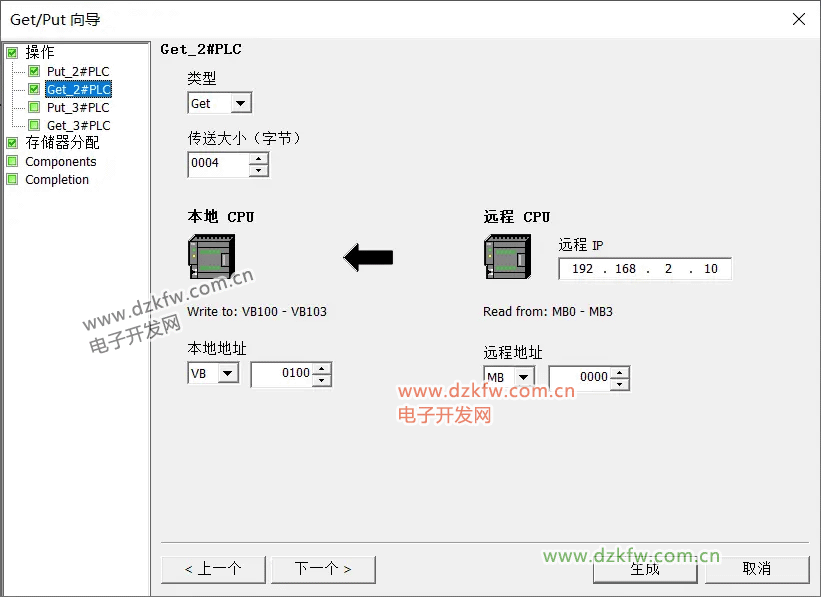

    读取远程站（2#PLC）的MB0~MB4的数据，放入到本地站（1#PLC）的VB100~VB104中，数据交换区的组态如下图所示。

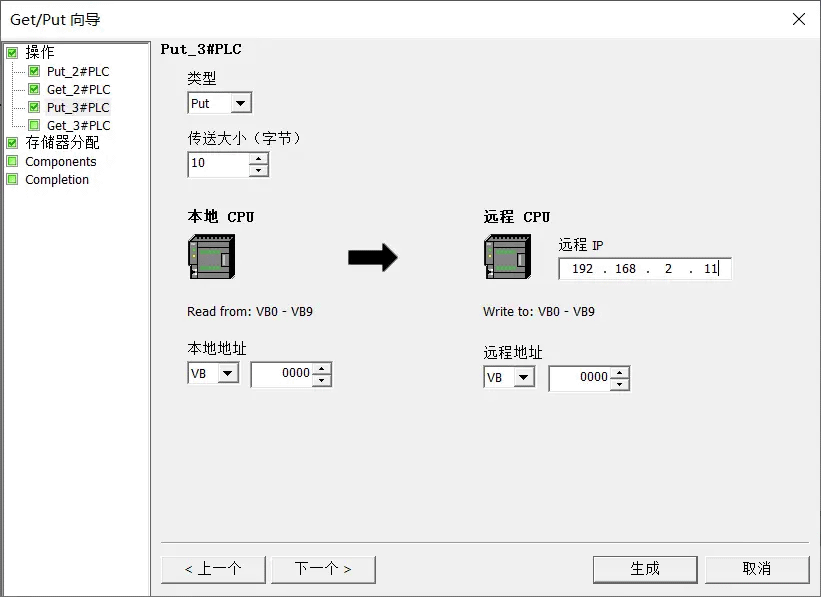

    本地站（1#PLC）的VB0~VB9的数据传输给远程站（3#PLC）的VB0~VB9中，数据交换区的组态如下图所示：

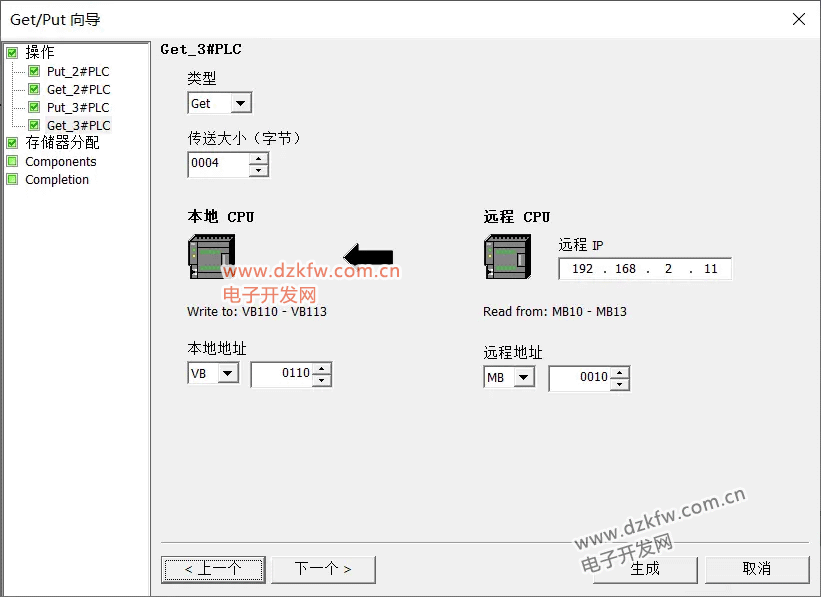

   读取远程站（3#PLC）中的MB10~MB14的数据，放入到本地站（1#PLC）的VB110~VB114中，数据交换区的组态如下图所示

   组态完数据交换区后，需要为期分配库存储器，分配时，确保分配的存储器地址在程序中未被使用，在Get/Put向导组态数据交换地址时未被使用，本例中分配如下所示：

Ø编写程序

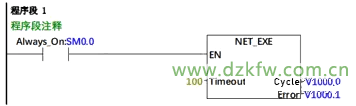

   通信程序的编写只需要再本地站中编写，远程站中无需编写任何的通信程序，在本地站中调用NET_EXE 的子例程序即可。

四、应用经验总结

1.S7通信不仅可实现S7-200SMART系列PLC之间的通信，也可以和西门子其他S7系列的PLC进行通信
2.S7通信为单边通信，只需要在本地站中编写对用的通信程序即可，在原远程站中无需编写任何的通信程序，通信时就算远程站的CPU处于停止模式下，本地站也可对远程站进行数据的读写操作。
3.一个PLC可作为其他8个PLC的本地站使用，也可做为其他8个PLC的远程站使用，执行主动连接的同时也可以被动地被其他远程 CPU 进行通信读写。

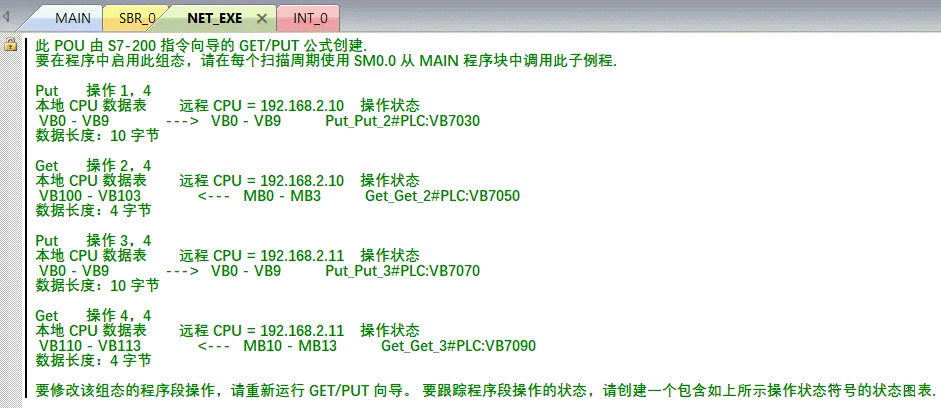

4.判断S7通信是否有断线情况，除了采用示例中的心跳信号判断法外，还可以采用通过判断操作状态字中的bit6位来判断，该位表示通信已经激活标志位，正常情况下是0 1不断变换，当某一个远程通信伙伴方线路断开后，该位会一直保持为1。操作状态字节的查询在NET_EXE子例程中可查询，如下图所示,VB7030和VB7070为往两个远程站中写入数据时的操作状态字节。

5. GET 指令可从远程站点读取最大 222 个字节的用户数据，PUT 指令可向远程站点写入最大 212 个字节的用户数据；大数据量的用户数据通信可以调用多个 GET/PUT 指令来实现。采用 GET/PUT 向导时每个操作的读写用户数据的最大个数为 200 个字节。
