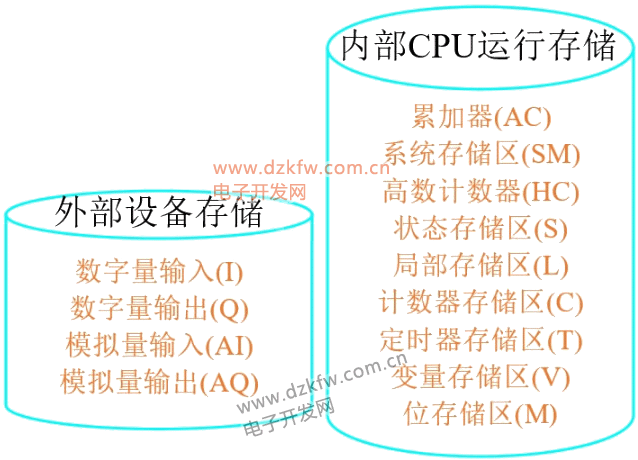

S7-200 SMART的数据类型主要分为输入/输出映象区、内部存储区及特殊功能区，以下是具体分类及特性：

输入/输出映象区

• I（数字量输入）：范围从I0.0到I31.7，共32个输入点，支持位、字节、字、双字寻址。
• Q（数字量输出）：范围从Q0.0到Q31.7，共32个输出点，支持位、字节、字、双字寻址。
• AI（模拟量输入）：从AIW0到AIW110（共16路），仅支持双字寻址。
• AQ（模拟量输出）：从AQW0到AQW110（共16路），仅支持双字寻址。

内部存储区

• V（变量存储区）：范围从VB0到VD5116，支持位、字节、字、双字寻址，用于程序变量存储。
• M（位存储区）：范围从M0.0到M31.7，支持位、字节、字、双字寻址，用于逻辑控制。
• T（定时器）：用于时间累计，支持位、字节、字、双字寻址。
• C（计数器）：用于脉冲计数，支持位、字节、字、双字寻址。
• HC（高速计数器）：独立于CPU扫描周期，仅支持双字寻址。
• AC（累加器）：支持字节、字、双字寻址，可读写。
• SM（特殊存储器）：用于CPU控制功能，支持位、字节、字、双字寻址。
• L（局部存储区）：范围从L0.0到L31.7，支持位、字节、字、双字寻址，用于子程序参数传递。
• S（顺序控制继电器）：范围从S0.0到S31.7，支持位、字节、字、双字寻址，用于逻辑分段控制。

存储器特性

不同CPU型号的用户程序和用户数据大小不同（例如SR20用户程序最大12288字节），过程映象区与存储器范围根据型号有所差异。



数据类型

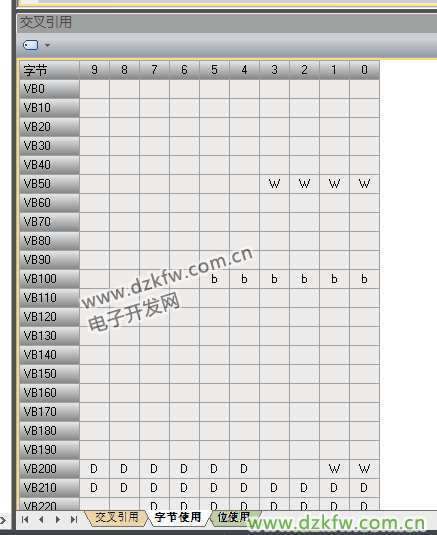

我们打开交叉引用表，从表中我们可以看出

VD0=VW0+VW2

VW0=VB0+VB1

VB0=V0.0+V0.1+V0.2+V03+V0.4+V0.5+V0.6+V0.7



所以

S7-200 SMART PLC的指令系统所用的数据类型有：

1位布尔型（BOOL）:V0.0

8位字节型（BYTE）：VB0

16位无符号整数型（WORD）：VW0

16位有符号整数型（INT）:VW0

32位符号双字整数型（DWORD）:VD0

32位有符号双字整数型（DINT）:VD0

和32位实数型（REAL）:VD0

WORD和INT的区别是符号问题，INT有正负，WORD没有

从上面我想大家就理解1个字节等于8位，一个字等于2个字节

我再举一个例子，

如果我们使用了VW0,那么VD0和VB0以及V0.0就不能使用了。

如果我们使用了V0.0，那么VW0,VB0以及VD0也就不能使用了。

只要有重合我们就要避免去使用。

当然如果是我们使用了V0.0到V0.7，然后我们想全部置零，我们可以VB0=0即可。

---

Ⅰ、为什么要学习数据类型

    在工业控制中，除了应用开关量（I/O）进行程序控制之外，还会有“位置”、“速度”、“流量”、“个数”、“温度”、“压力”、“时间”等参数要监控。

常用的数据类型：整数（正整数、0、负整数）、实数（浮点数、小数）、时间、日期等

Ⅱ、各进制的不同表达

各进制的含义

• 10进制（逢10进1）：0、1、2、3、4……9、10、11……

• 16进制（逢16进1）：16#0、16#1…….16#9、16#A、16#B、16#C……16#F、16#10……

• 2进制（逢2进1）：2#0、2#1、2#10、2#11……

    为什么要用16进制形式？

    计算机使用二进制格式处理数据（PLC也是），但是过长的数字代码对人的阅读造成较大的障碍，为解决这一问题才使用十六进制来表示二进制，每4位6二进制数用1位十六进制数表示。例如：一个16位的二进制数1111 1111 1111 1111 用十六进制FFFF就可以表示。

    结论：不管用哪一种数据格式（？进制），其实都是表达一个数值，只是形式看上去不同，在PLC编程中大部分数值还是用10进制格式表达。

Ⅲ、2进制、10进制、16进制之间的转换

• 2进制与10进制之间的转换

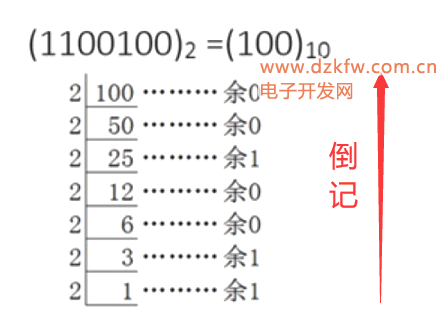

10进制→2进制

除二取余倒记法

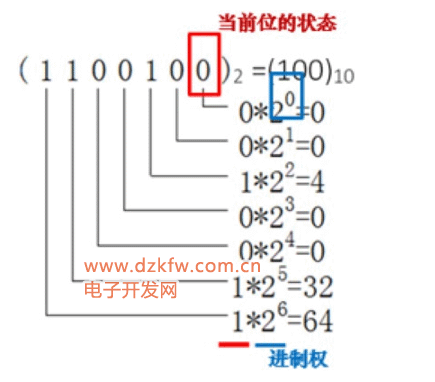

2进制→10进制

乘权相加法

• 16进制与10进制之间的转换

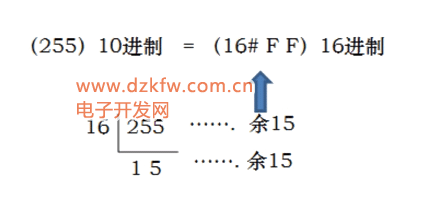

10进制→16进制

除16取余倒记法

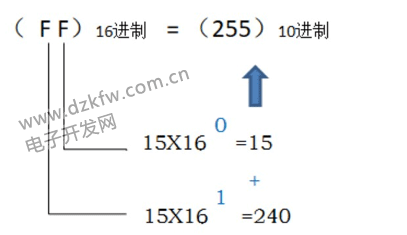

16进制→10进制

乘权相加法

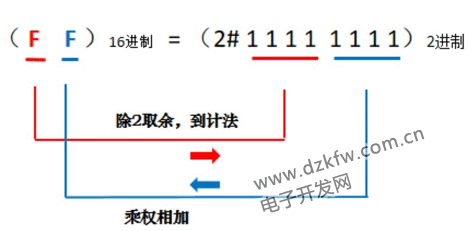

• 2进制与16进制之间的转换

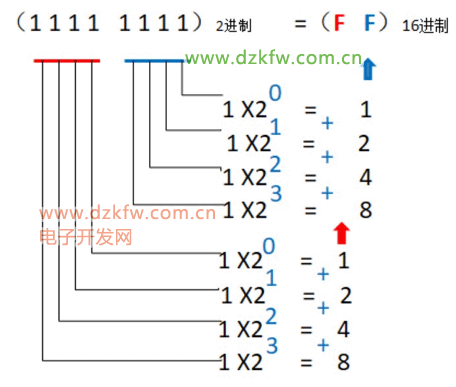

2进制→16进制



16进制→2进制

※16进制与2进制之间的转换，每4个2进制位用1个16进制数表示。

Ⅳ 常用数值对应表

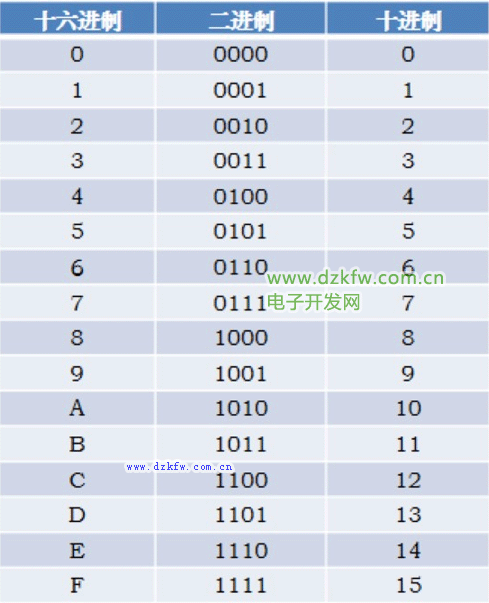

2进制、10进制、16进制常用数值对照表

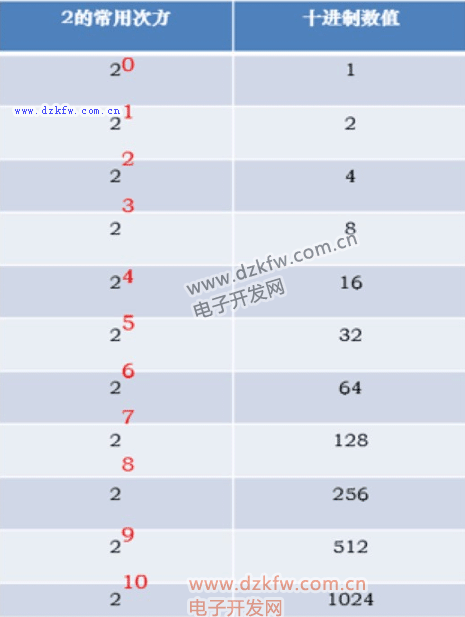

2的N次方对应表
