西门子PLC S7-200 SMART是经济性好的一款西门子PLC产品，它的产品种类丰富，配件多样，软件界面友好，并可以和西门子触摸屏组合控制系统，是中小型自动化控制系统的优秀解决方案。西门子PLC S7-200 SMART采用了新型的设计方法，信号板可以扩展通讯接口，数字量接口，模拟量接口，并且能合理的分配空间，与此同时，它的CPU处理速度快，集成了SD卡插槽，通过通用的SD卡可实现程序的下载，数据存储等操作，方便了用户对它的维护。本文下面就为您介绍一下西门子PLC S7-200 SMART系列的信号板，供用户在做自动化控制系统配置是使用过程中进行参考。

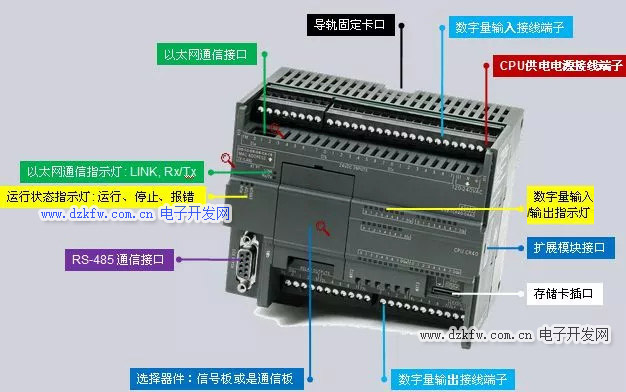

西门子S7-200smart plc结构说明

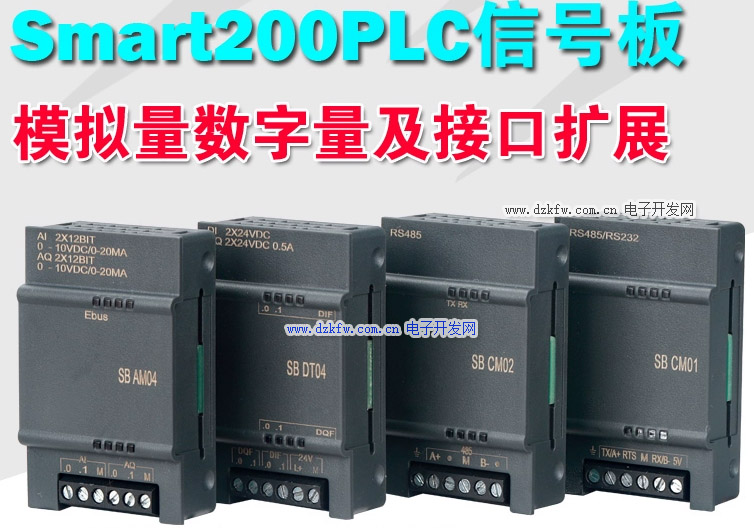

一、西门子PLC S7-200 SMART信号板

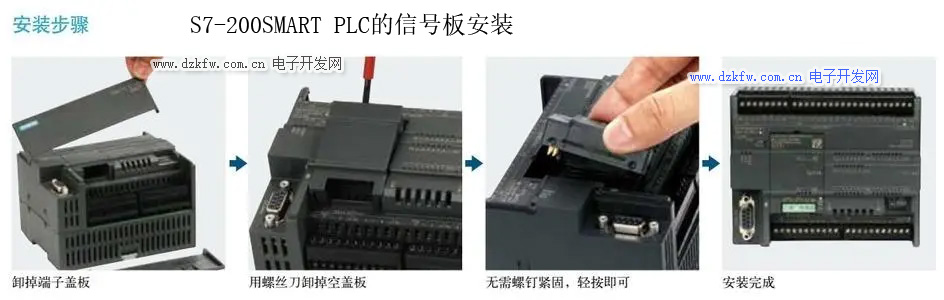

西门子PLC S7-200 SMART信号板在安装时，直接安装在西门子PLC S7-200 SMART的本体上面，因此无需占用额外空间。对于少量的I/O扩展和通讯端口的扩展需求，信号板为用户提供了便捷，经济的解决方案。信号板有如下几种类型：
| 型号 |
描述 |
连接方式 |
|

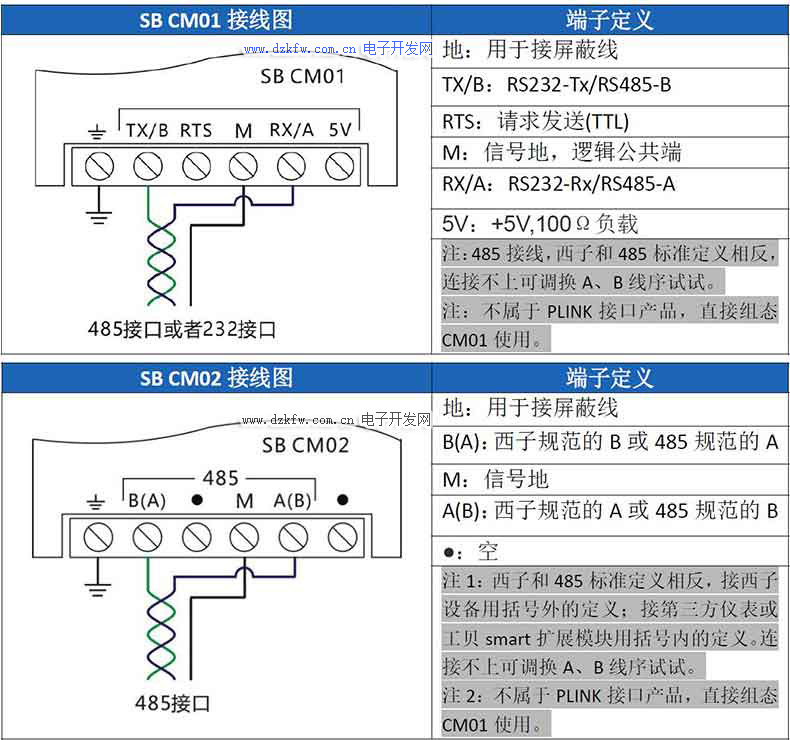

SB CM01 |
1路485或1路232通讯口） |
直连 |
|
SB CM02 |
1路485通讯口（不支持232） |
直连 |
|

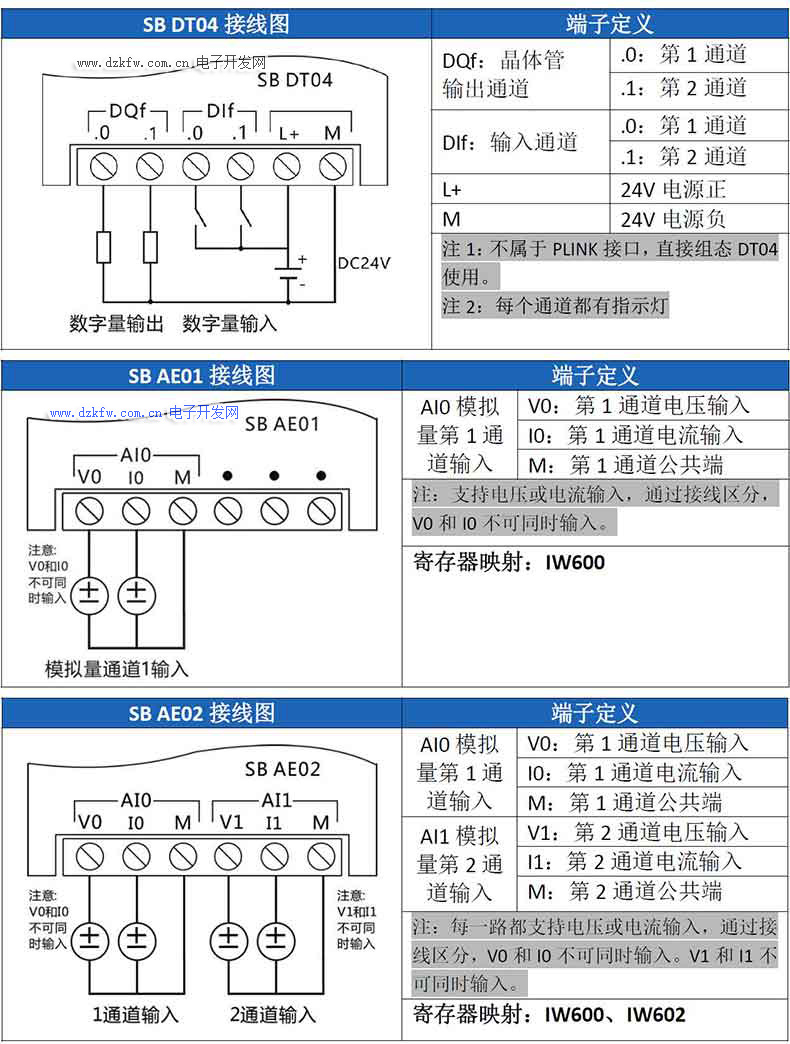

SB DT04 |
数字量2输入2输出 |
直连 |
|
SB DE02 |
数字量2输入 |
直连 |
|
SB DE04 |
数字量4输入 |
PLINK |
|
SB DE06 |
数字量6输入 |
PLINK |
|
SB QT02 |
数字量2输出 |
直连 |
|
SB QT04 |
数字量4输出 |
PLINK |
|
SB QT06 |
数字量6输出 |
PLINK |
|
SB AE01 |
1模拟量输入（支持电压或电流） |
PLINK |
|
SB AE02 |
2模拟量输入（支持电压或电流） |
PLINK |
|

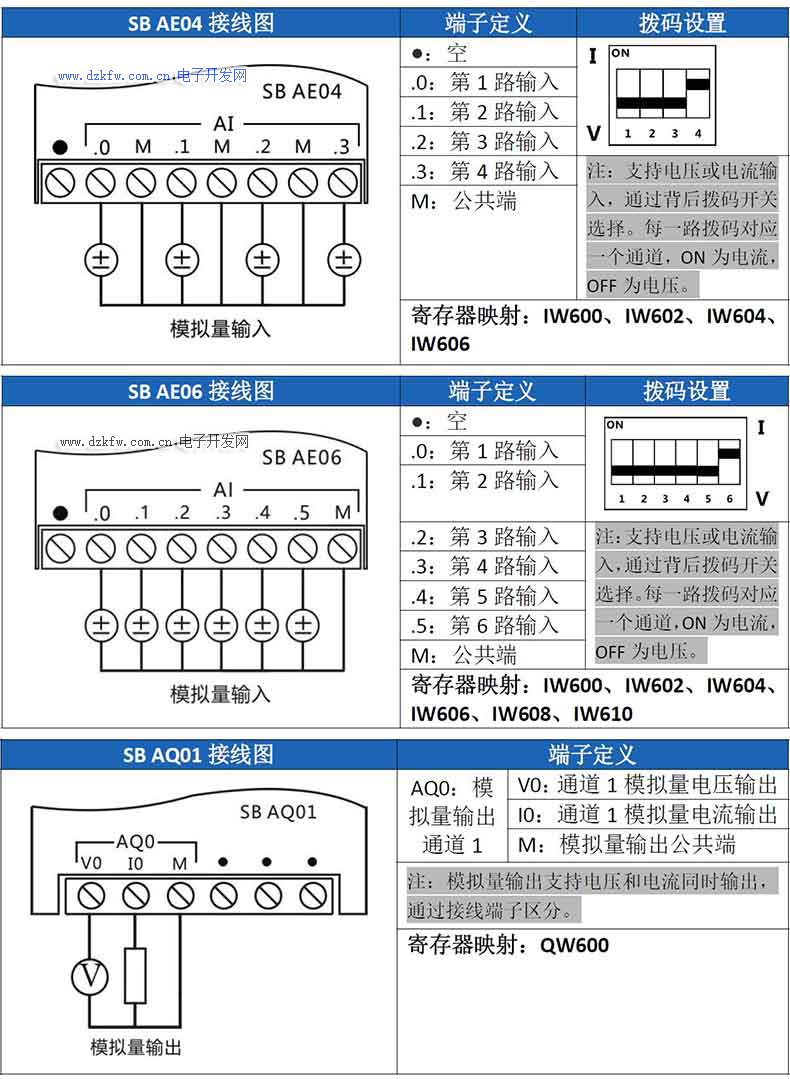

SB AE04 |
4模拟量输入（支持电压或电流） |
PLINK |
|
SB AE06 |
6模拟量输入（支持电压或电流） |
PLINK |
|
SB AQ01 |
1模拟量输出（支持电压和电流） |
PLINK |
|

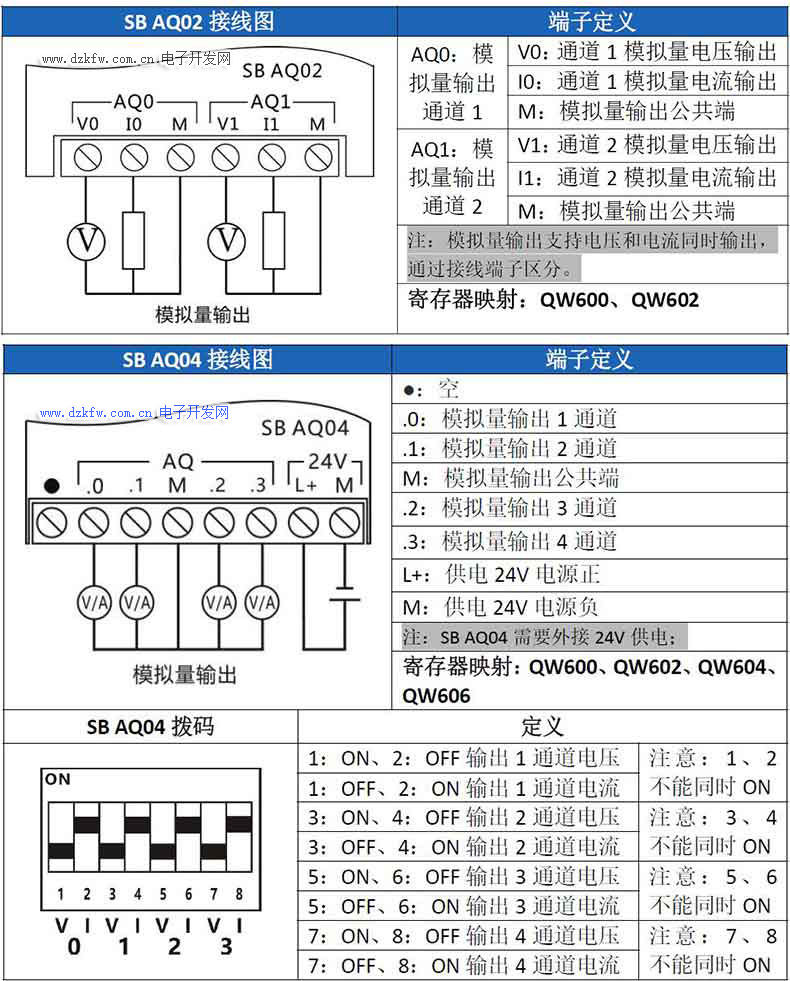

SB AQ02 |
2模拟量输出（支持电压和电流） |
PLINK |
|
SB AQ04 |
4模拟量输出（支持电压和电流） |
PLINK |
|
SB AM03 |
2模拟量输入（支持电压或电流）1 模拟量输出（支持电压和电流） |
PLINK |
|
SB AM04 |
2模拟量输入（支持电压或电流）2模拟量输出（支持电压和电流） |
PLINK |
|

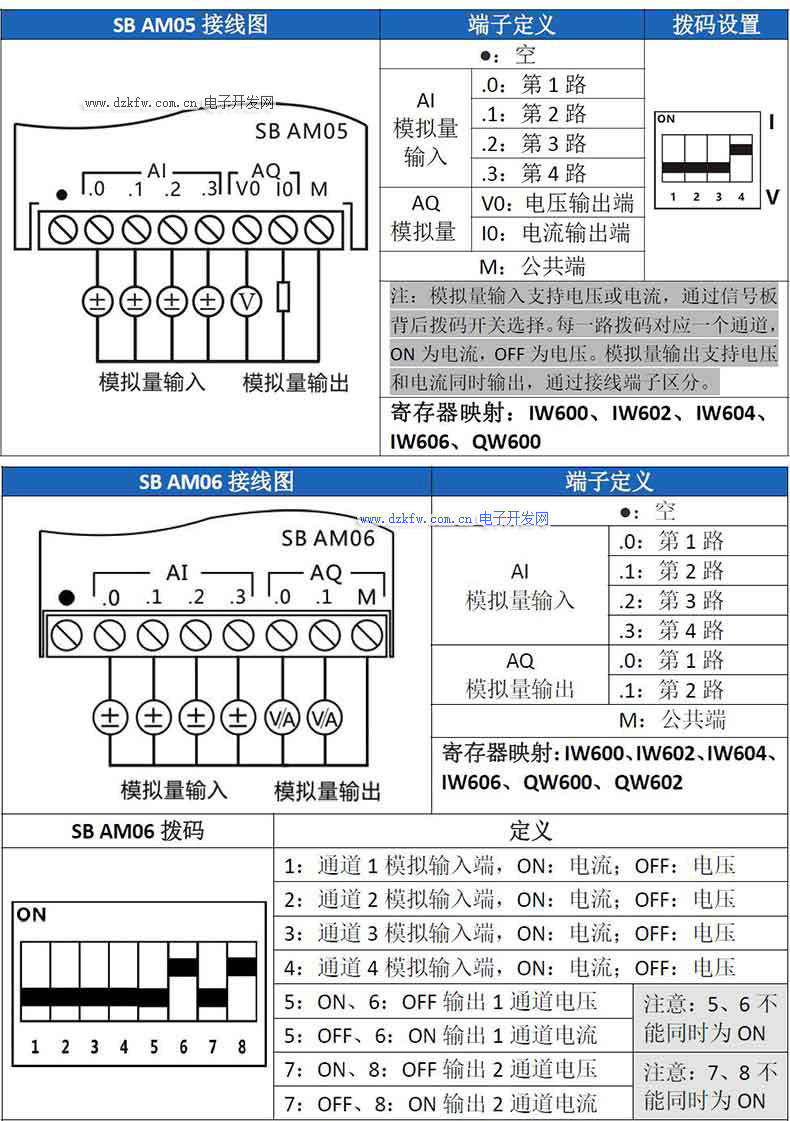

SB AM05 |
4模拟量输入（支持电压或电流）1模拟量输出（支持电压或电流） |
PLINK |
|
SB AM06 |
4模拟量输入（支持电压或电流）2模拟量输出（支持电压或电流） |
PLINK |
|

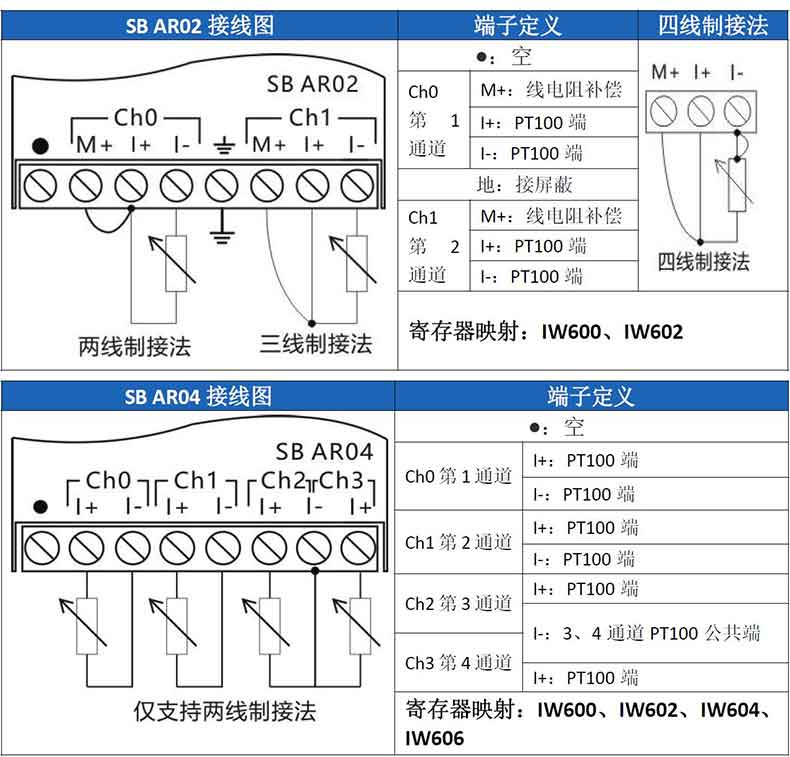

SB AR02 |
2路温度PT100采集 |
PLINK |
|
SB AR04 |
4路温度PT100采集(仅支持2线制) |
PLINK |
|
SB AN06-4NTC2AI |
4路NTC(10K,3950) 2路模拟量 |
PLINK |
|
SB AN04 |
4路温度NTC(10K,3950)采集 |
EBUS |
|
SB AN06 |
6路温度NTC(10K,3950)采集 |
EBUS |
|
SB AT04 |
4路K型热电偶温度采集 |
EBUS |

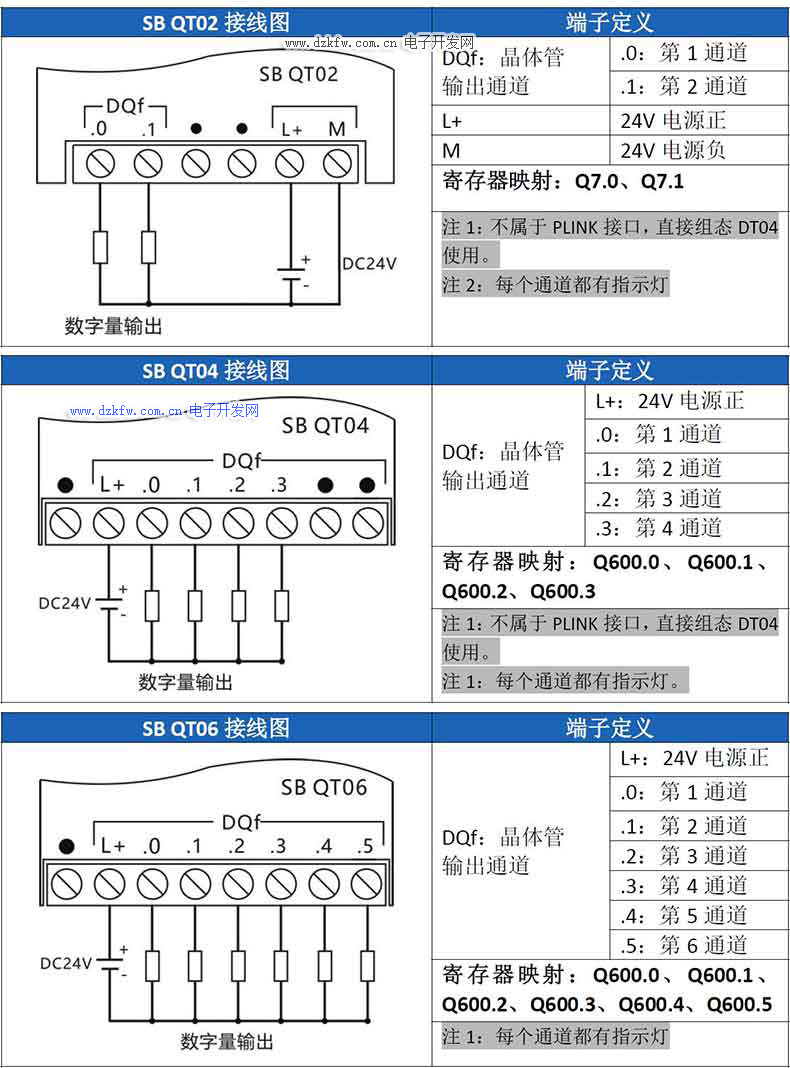

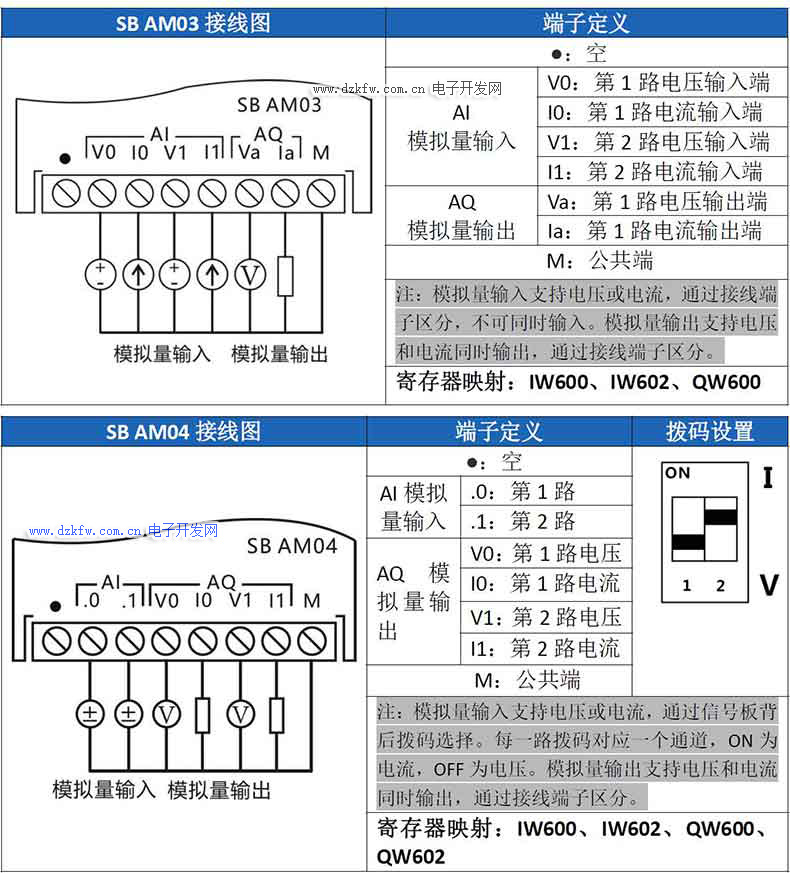

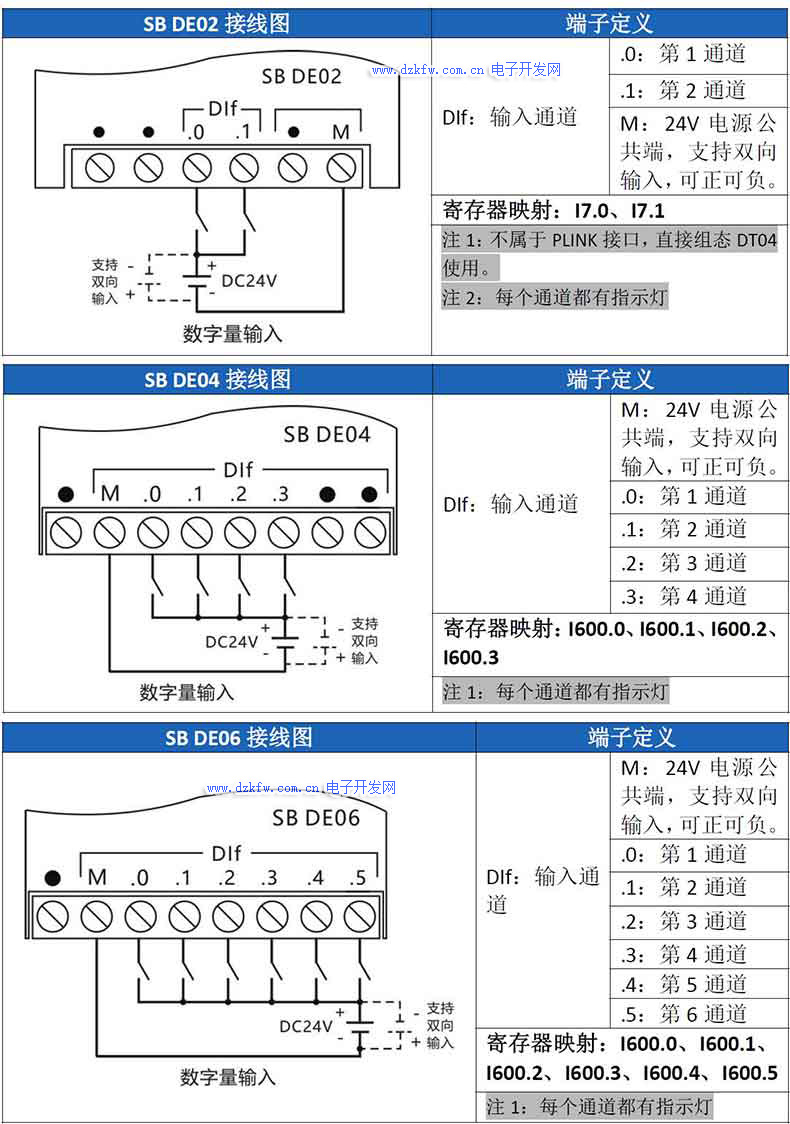

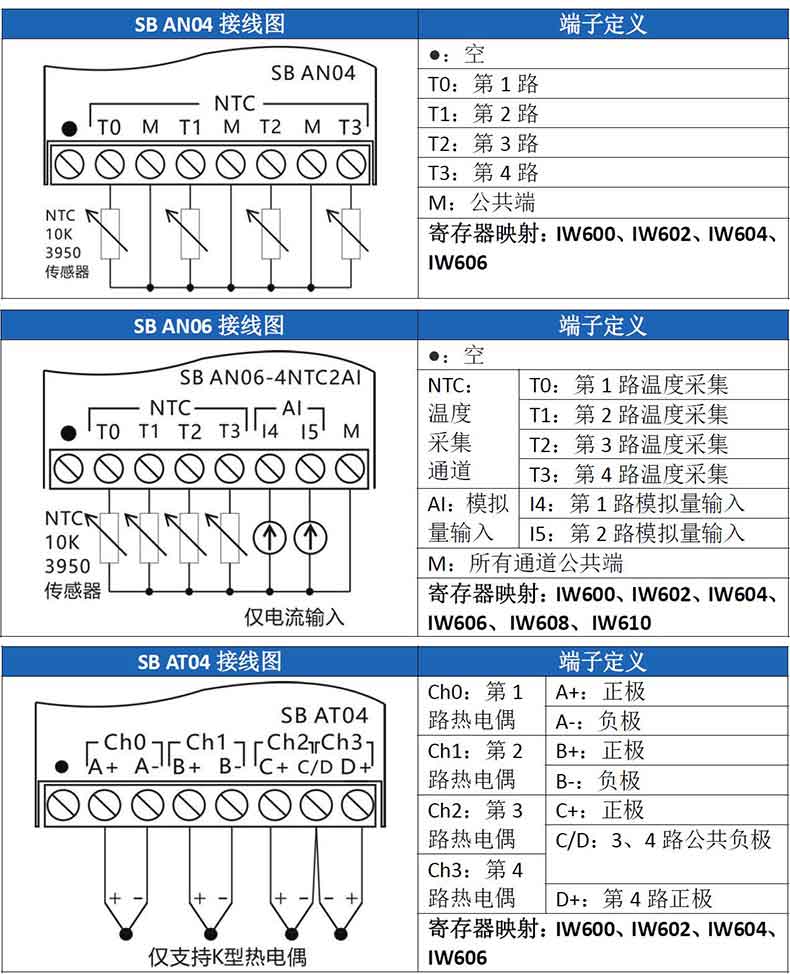

二、信号板使用说明如下：
三、小结
综上所述，西门子PLC S7-200 SMART系列为用户提供了多种类型的信号板，这些信号板可以装配在CPU的本体上，用户可以根据实际的自动化控制系统进行配置。西门子PLC S7-200 SMART系列的产品配置更加丰富，通讯功能更加强大，用户在组态编程过程中更加快速简单，而且可以和多种西门子产品进行通讯，并组成完整的控制系统解决方案，在各种控制系统中用途广泛
