PLC相对于单片机的优点就是其稳定性，不容易坏。所以当PLC不能正常工作时，很大问题是程序出错或者接线的问题。但难免会因为硬件老化或者操作不当等问题，导致PLC硬件发生故障。

今天以西门子S7-200SMART PLC为例，讲一下硬件诊断的方法。CPU提供了多种方法进行诊断CPU的硬件状态：

① 指示灯

② CPU信息

③ 特殊寄存器（SM）数值分析

注意：通常是三种方法一起使用

指示灯

S7-200 SMART CPU有三个灯，分别是RUN、STOP、和ERROR状态指示灯，其中ERROR指示灯常亮红色表明有故障报警。EM扩展模块有一个DIAG状态指示灯。SB电池信号板上有一个Alarm指示灯。这些指示灯都具有故障报警功能。

硬件模块上的指示灯仅提示用户CPU，EM模块和SB信号板是否有故障，而不是直接告诉用户故障是什么，因为模块指示灯指示的原因不止一个故障。要了解故障的详细信息，您需要查看CPU的信息和特殊寄存器（SM）的值。

CPU信息

PLC具有自诊断功能，当发生故障时可查看CPU信息。如何查看CPU信息？上一篇文章也有说明，需要通过西门子PLC编程软件STEP7-Micro/WIN SMART，PLC连接上的时候才能看到。通过了解CPU的状态信息进行故障排除。在CPU信息中，除了CPU的硬件信息和操作状态之外，还可以获得其他有用信息，例如当前程序的扫描周期。

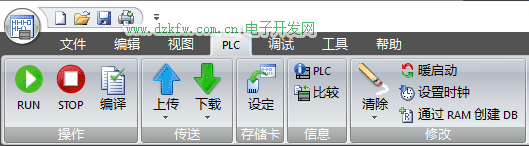

编程界面—PLC—PLC

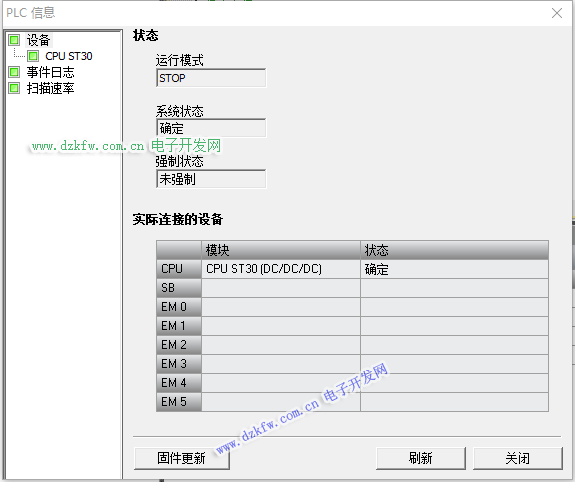

PLC信息

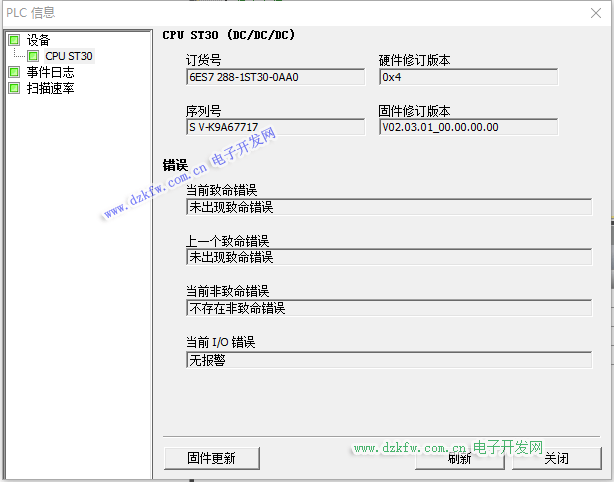

从CPU的错误信息窗口中可以得到CPU致命错误、非致命错误、当前IO错误的信息提示。还包括CPU的产品序列以及固件版本。

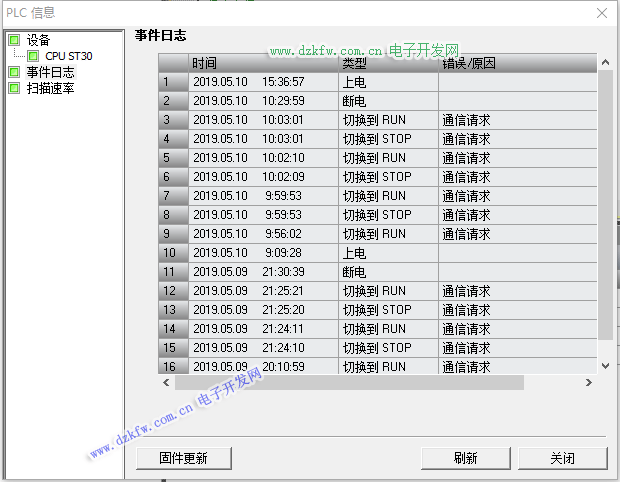

时间日志

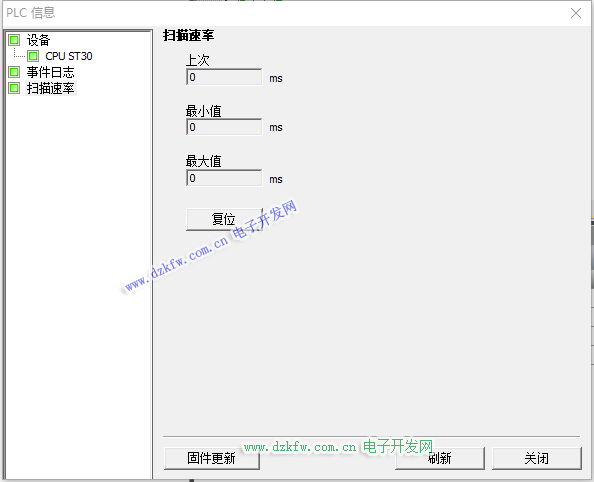

扫描速率页面可以得到CPU程序实际运行的扫描周期的时间。

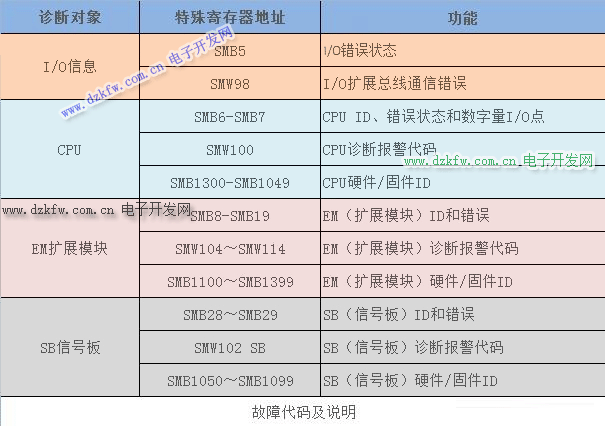

特殊寄存器（SM）数值

西门子S7-200SMART PLC内部有特殊寄存器SM，通过在线监控相应SM的数值可以得到信息参数来诊断硬件故障。 根据S7-200 SMART系统手册，可以了解相应故障的解释和说明。

当您遇到S7-200 Smart PLC上所有灯都闪烁不止的状况时，别担心，这可能是电路信号传递中的一个警示。首先，我们需要明确，这种全灯闪烁通常表示系统可能存在潜在问题。请先检查电源连接，确保输入电压稳定且无损坏，因为电源异常可能是触发灯光闪烁的首要原因。

如果电源正常，问题可能出在内部的硬件组件上，比如输入输出模块、CPU模块或者I/O扩展板。检查这些部件是否插紧，有没有烧坏或接触不良的情况。同时，确认接线是否正确，避免短路或接地故障。

如果检查了电源和硬件后仍无改善，您可能需要使用诊断功能来进一步定位问题。S7-200 Smart提供了详细的故障码系统，通过查看错误代码，可以获取更具体的故障信息。务必查阅相关手册，理解这些代码的含义并采取相应的修复措施。

若以上步骤都未能解决问题，强烈建议联系专业的技术支持或者维修人员，他们具备专业的知识和工具，能够帮助您彻底解决这个问题，确保PLC的稳定运行。
