在点动电路的基础上增加一个停止按钮，如下图所示，这个就是最简单的自锁控制，也就是我们常见的电动机启保停控制电路。接线的要点在于启动按钮，启动按钮的常开触点和交流接触器的辅助常开触点并联即可。按下启动按钮，交流接触器得电吸合，同时接触器的辅助常开点闭合，松开启动按钮，接触器通过自身的辅助常开触点持续给线圈供电形成自锁，按下停止按钮，接线器失电。

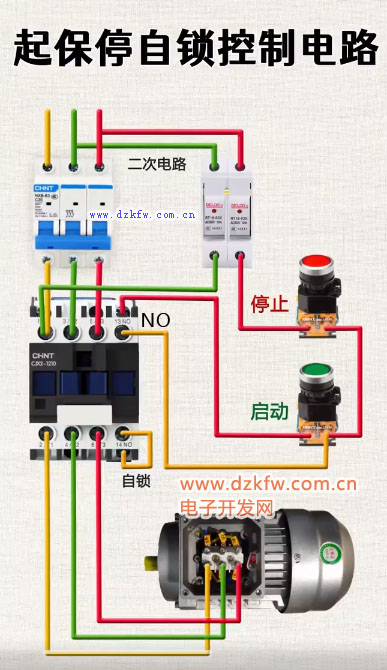

▲基本的起保停电路接线图

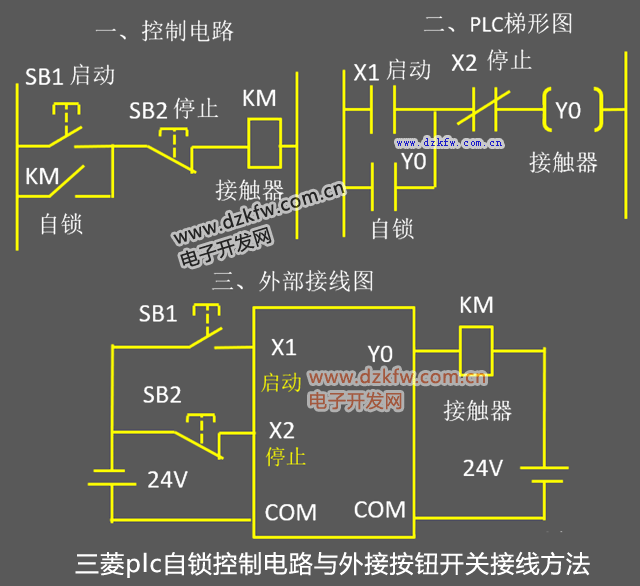

▲三菱plc自锁控制电路与外接按钮开关接线方法
