三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、汇川PLC，与组态王软件以太网通讯。

工具/原料

• 三菱FX系列PLC
• 组态王6.55版本软件 KingView6.55
• BCNet以太网通讯模块

方法/步骤

1. 新建工程并打开工程。

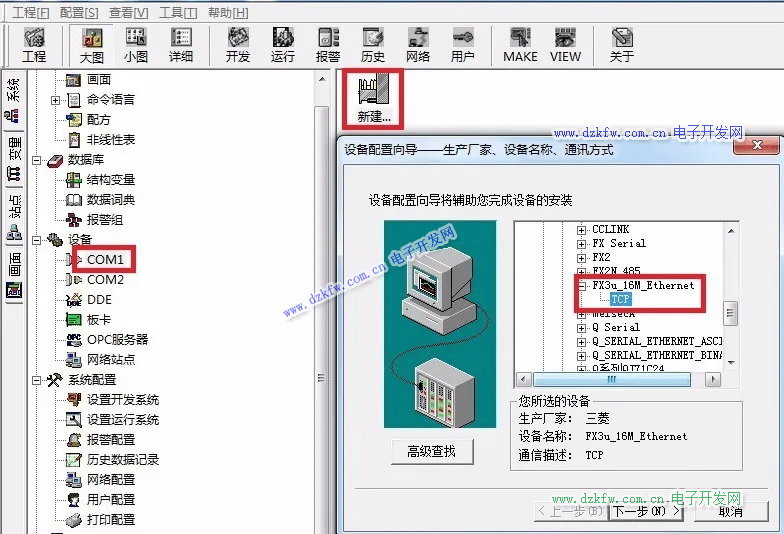

2. 点击“COM1”，选择“新建”，在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”，点击“下一步”。

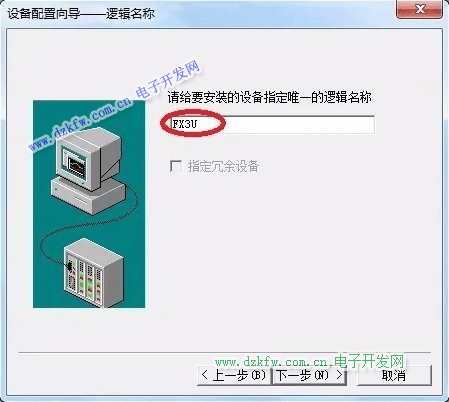

3. 输入设备的逻辑名称，点击“下一步”。

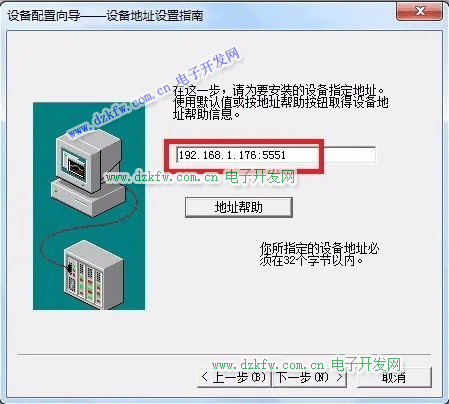

4. 输入BCNet-FX的IP地址，以及PLC端口号5551。

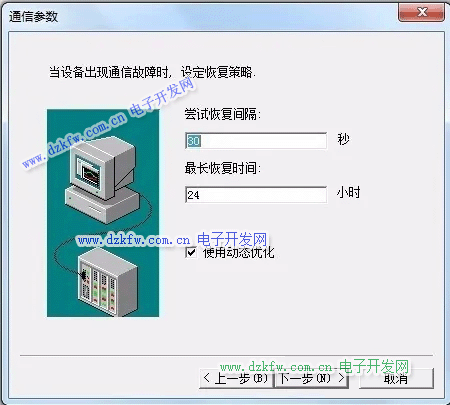

5. 5.输入通信参数，默认即可，随后点击“完成”

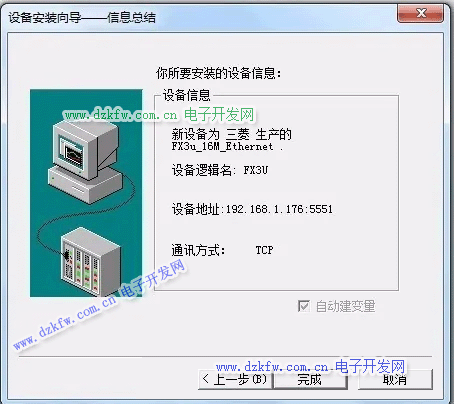

6. 点击“完成”，完成通讯连接配置。



   END

注意事项

• 组态王6.55的三菱FX以太网驱动，需要更新。
