三菱PLC模拟量编程,三菱FX2NPLC 模块读写指令TO FROM

• FROM读指令格式
• TO写指令格式

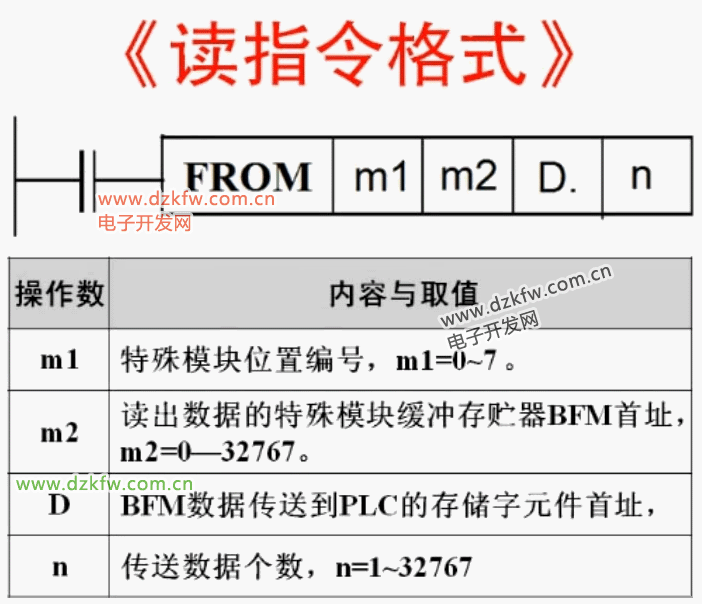

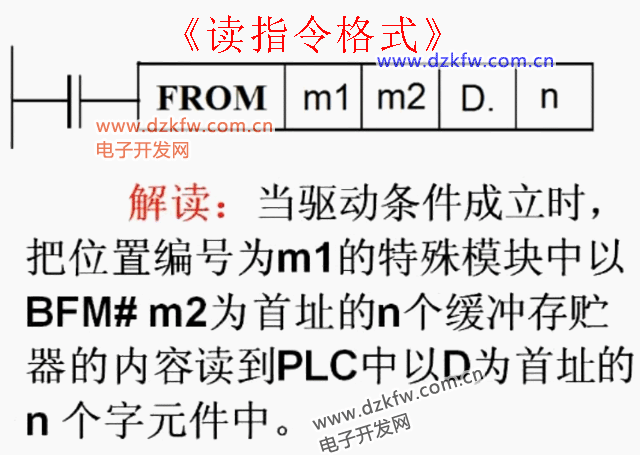

FROM读指令格式

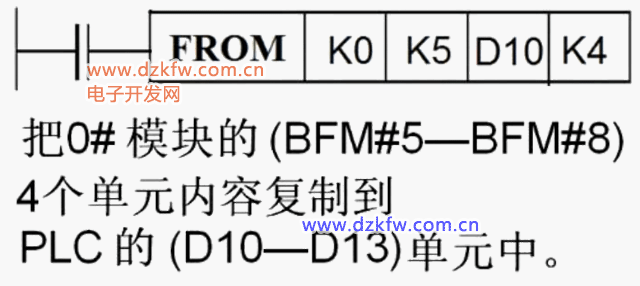

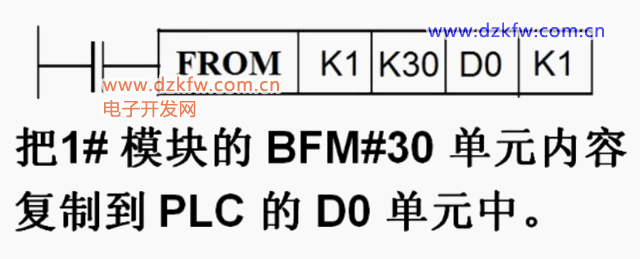

例1：

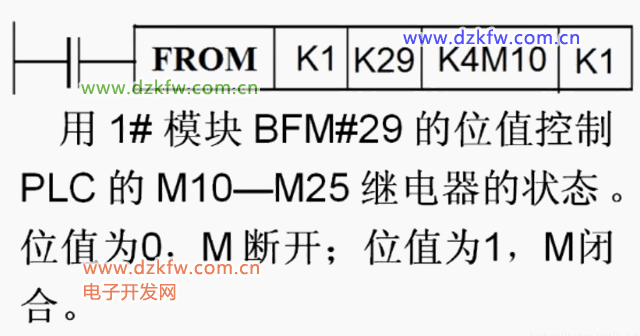

例2：

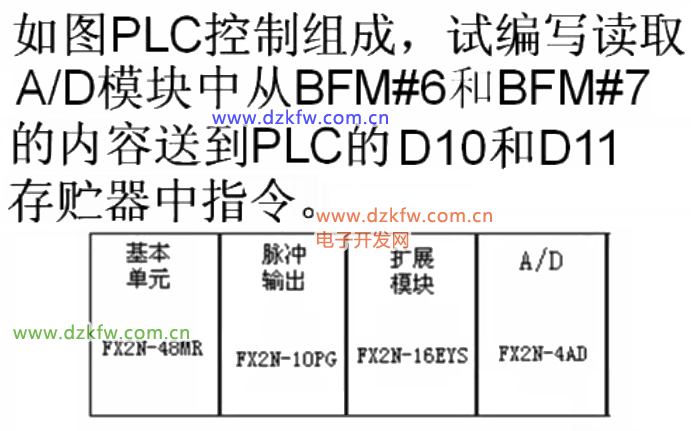

例3：

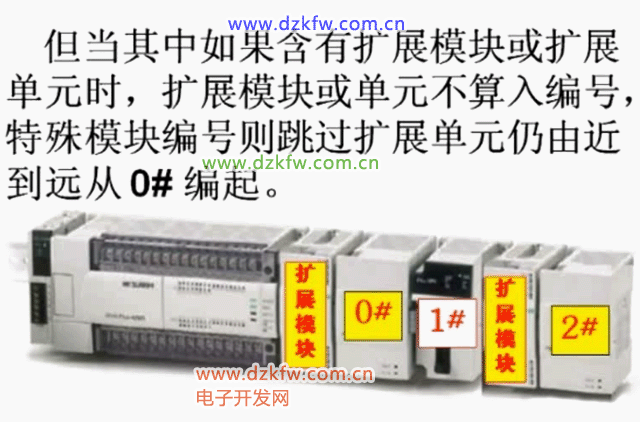

注意，扩展模块不计入编号中

这里介绍一下扩展模块和扩展单元的概念：
只对PLC I/O点进行扩展的模块或单元叫做扩展模块和扩展单元，其中，扩展模块需要PLC供电，而扩展单元可以对其进行独立供电

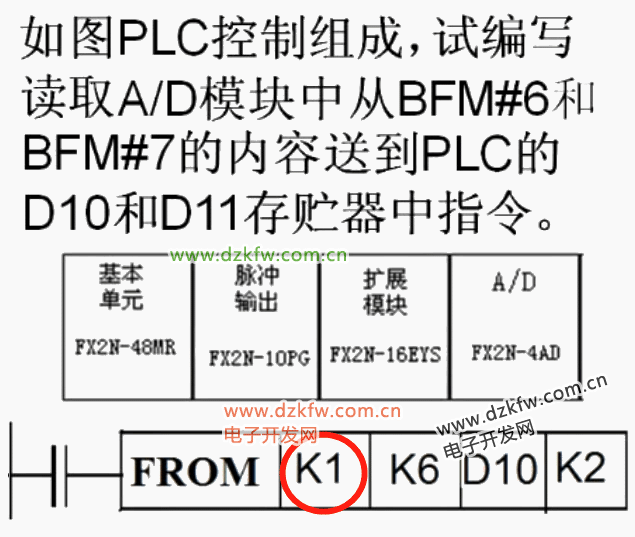

所以，上例的解答为：

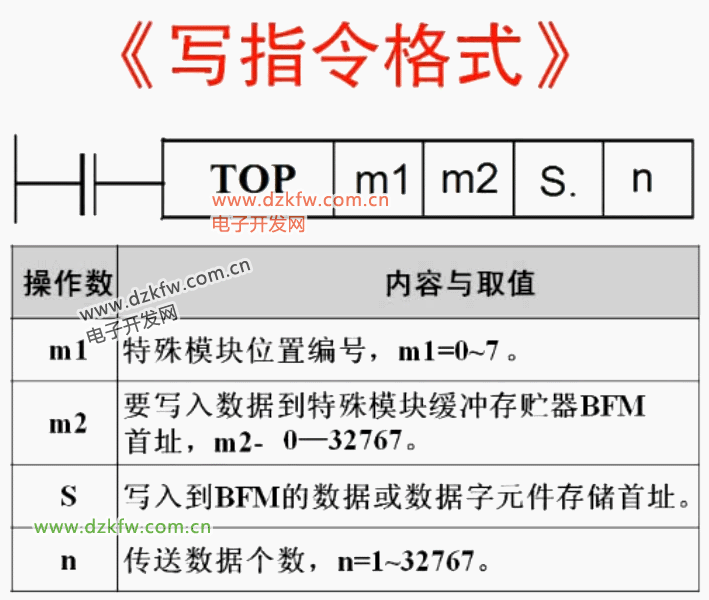

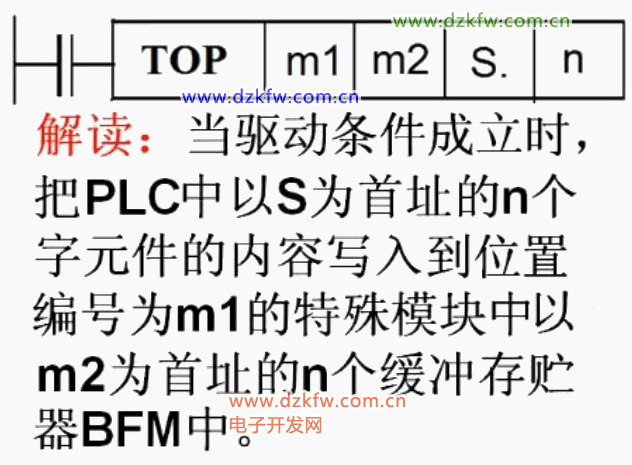

TO写指令格式


这个指令是经常以TOP形式出现的

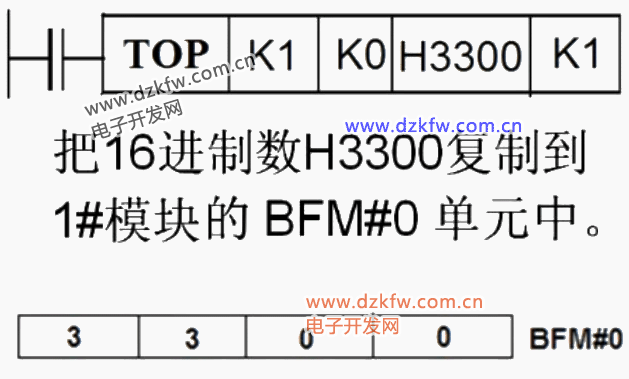

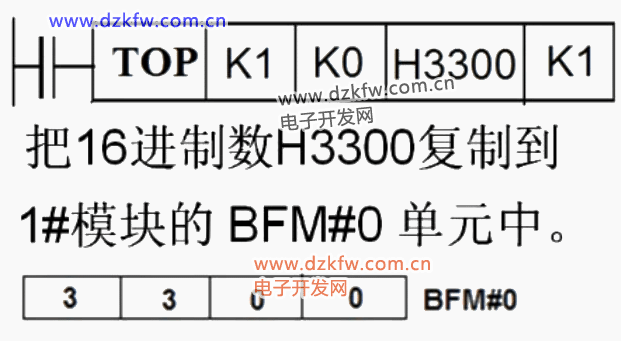

例1：

例2：

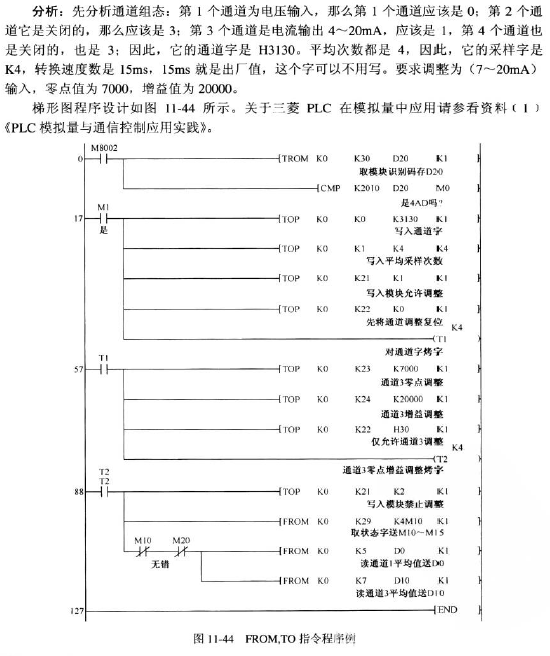

例3：

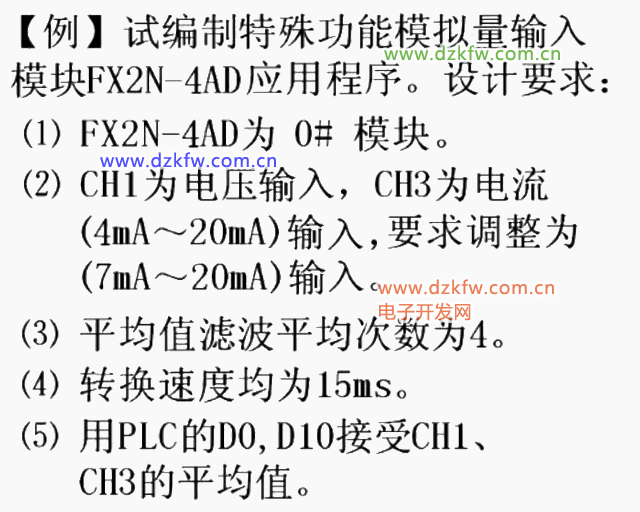

此例又需学习课程《PLC模拟量与通信控制应用实践》，笔者也暂时仍未学习此课程，故留作日后讲解
