三菱/信捷 PLC PLSY/DPLSY 无加减速时间变化的单向定量脉冲输出 指令详解

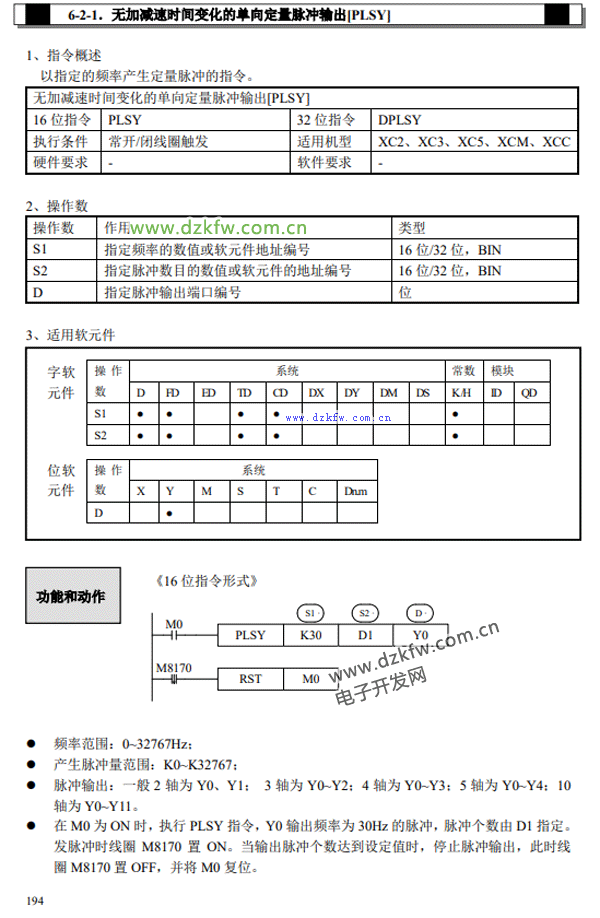

指令格式 PLSY [S1 S2 BIT ] 16位脉冲输出指令

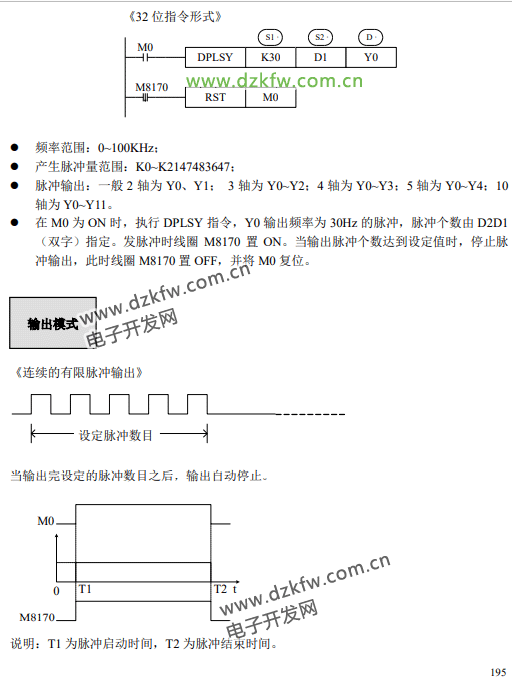

DPLSY [S1 S2 BIT] 32位脉冲输出指令

S1:脉冲输出频率

S2:脉冲输出数据

BIT：输出的端口

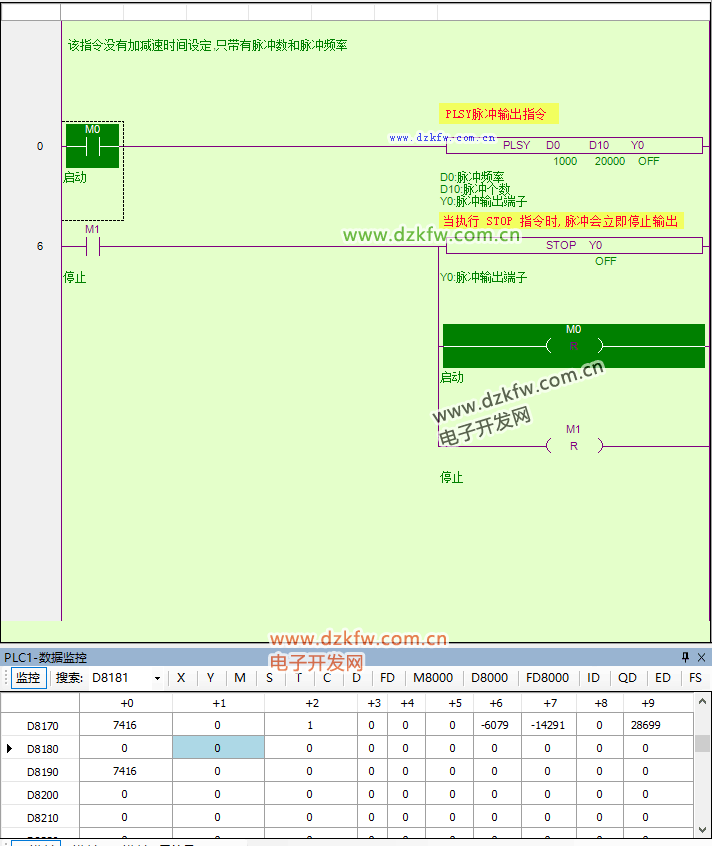

程序样例



上述为程序样例 S1=D4000 S2=D100 BIT1 =Y0 BIT2 =Y1

第一段频率 D0 频率数量K1000

第一段脉冲 D10 脉冲数量K20000

程序执行 脉冲指令位M8170接通 当脉冲输出完毕 位M8170由ON变OFF

双字D8170 存储累计输出的脉冲输 双子D8190存储当前指令输出的脉冲数
