倍压整流电路

倍压整流电路由电源变压器、整流二极管、倍压电容和负载电阻组成。它可以输出高于变压器次级电压二倍、三倍或n倍的电压，一般用于高电压、小电流的场合。

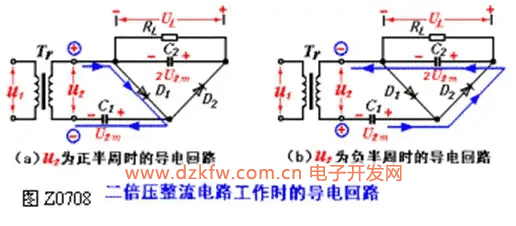

二倍压整流电路如图Z0707所示。其工作原理是：在u2的正半周，D1导通，D2截止，电容C1被充电到接近u2的峰值u2m，极性如图中Z0708（a）所标；在u2 的负半周，D1截止，D2导通，这时变压器次级电压u2与C1 所充电压极性一致，二者串联，且通过D2 向C2充电使C2上充电电压可接近2 u2m 。当负载RL并接在C2两端时（RL一般较大），则RL 上的电压UL也可接近2 u2m 。

图Z0709为n倍压整流电路，整流原理相同。可见，只要增加整流二极管和电容的数

目，便可得到所需要的n倍压（n个二极管和n个电容）电路。

多倍压整流电路其工作原理

倍压整流电路工作原理

如上图所示为多倍压整流电路，在空载情况下，根据上述分析方法可得，C1上的电压为 ，C2～C6上的电压为 。因此，以C1两端作为输出端，输出电压的值为 ；以C2两端作为输出端，输出电压的值为 ；以C1和C3上电压相加作为输出，输出电压的值为 ……，依此类推，从不同位置输出，可获得 的4、5、6倍的输出电压。
