倍压电路适用于高电压低电流的应用场合

电容有隔直流通交流的特性，倍压电路中的电容是串联在电路中的，所以要输入交流电才可以实现倍压整流。

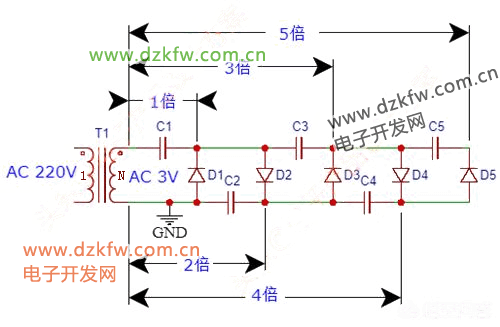

3V 交流输入，经过5个二极管和电容倍压，可以得到多少伏的稳压？

• 1倍点电压为3V

• 2倍点电压为6V

• 3倍点电压为9V

• 4倍点电压为12V

• 5倍点电压为15V

4倍点就可以得到12V的直流电压，但些位置的电压是不稳定的，波动较大，并不可靠。

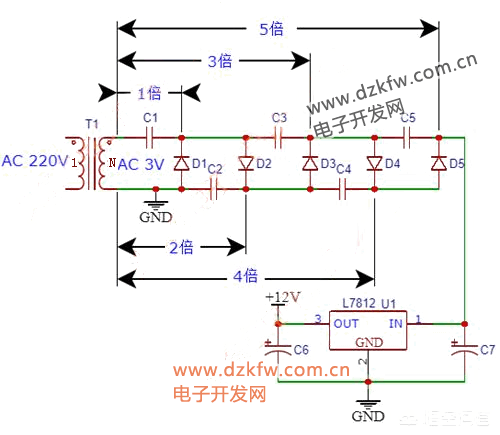

3V 交流输入，经过5个二极管和电容倍压再降压可以得到稳定可靠的12V 电压

取5倍点的15V，加入LDO降压到12V就可以得到稳定的12V电压了。
