当使用三菱PLC Q13UDEH和组态王6.55 进行通信，使用Melsec_Ethernet.dll（60.3.14.30）驱动。使用该驱动时应注意，勾选“允许RUN中写入（FTP与MC协议）” 选项。否则会出现变量只能读取不能写入的现像

1. 使用内置以太网模块

（1）首先使用三菱编程软件新建工程：

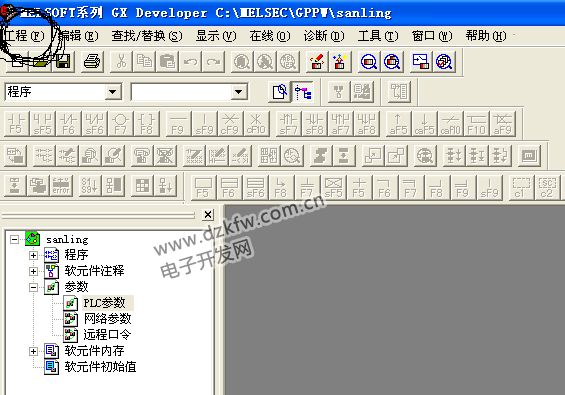

（2）点击设置“PLC参数”



（3）选择“内置以太网板设置”

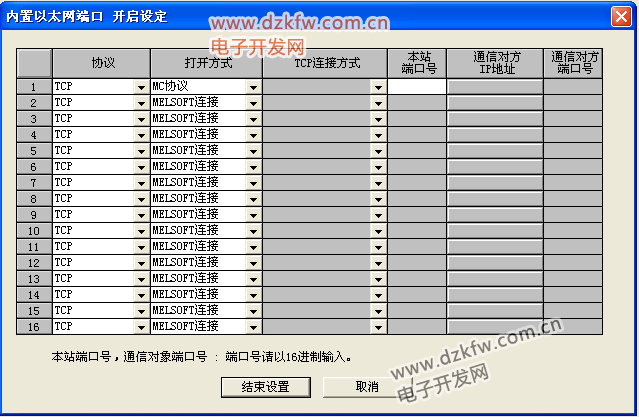

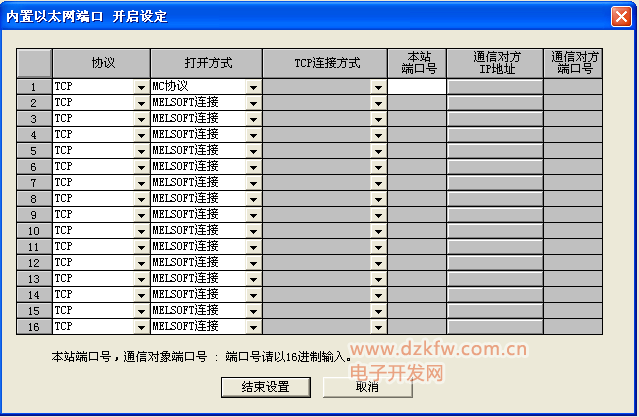

（4）点击“开始设定”



（5）设定内置以太网参数



*如果选用TCP协议则打开方式务必选取“MC协议”

如果需要多上位访问可以添加多个MC协议，添加多个端口号。

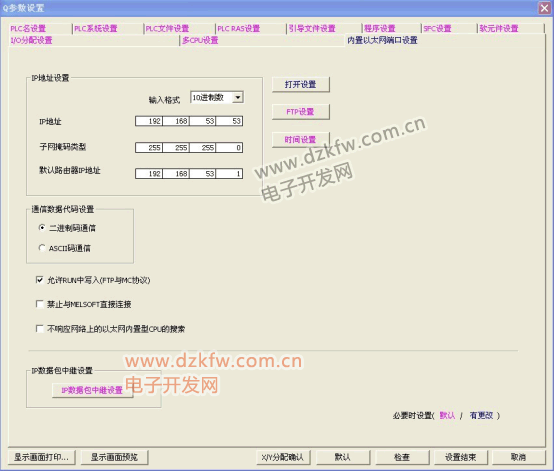

（6）下图中红色框中的选项一定要勾上，否则会出现变量只能读取不能写入的现象。

 注意本站号：当打开时是10进制，这里必须把10进制转化成16进制，以方便组态王中使用。



2. 使用外置以太网模块

（1） 第一个步骤同使用内置以太网模块，本例以外置三菱以太网模块QJ17E71-100为例；

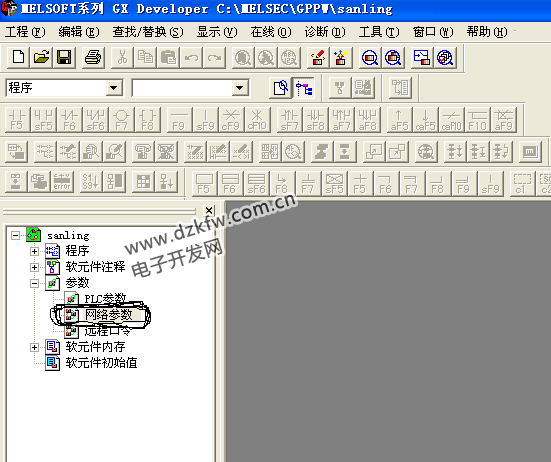

（2） 设置“网络参数”



（3） 点击“MELSECNET/以太网”



（4） 配置外置以太网模块



可按照实际情况选择上图中的“网络类型”，“起始I/O号”，“网络号”，“组号”，“站号”，并选择对应“模式”。

（5） 点击“操作设置”



注意一定要选取黑色框中的选项，否则会造成设备初始化失败

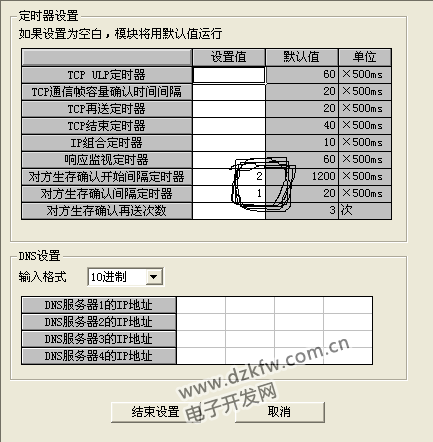

（6）点击“初始设置”



黑色框选中的选项请填写较小的数值

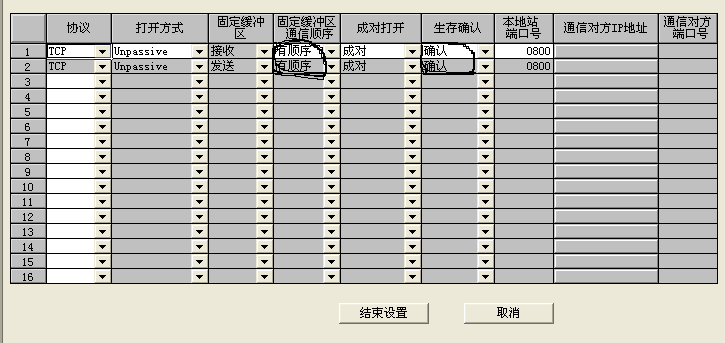

（7）点击“打开设置”



上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选 “确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间。



当选择TCP通讯协议时最后一位一定要设为1，因为1代表TCP通信协议

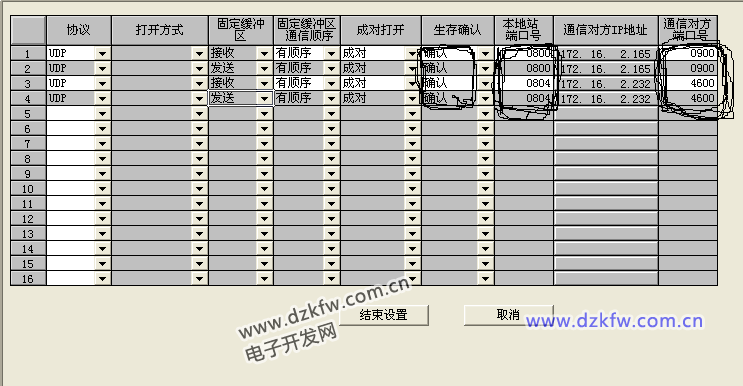

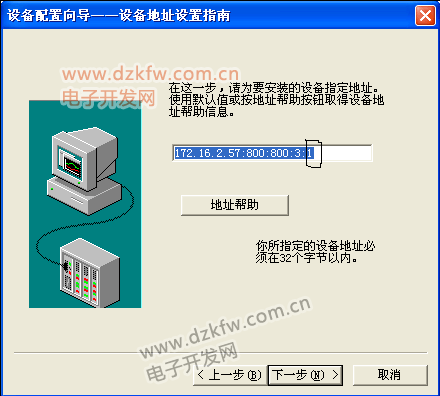

选择UDP通讯协议时三处红色框之处都要注意，第一处同样要选确认，理由同上，第二处和第三处没有确定的值，一般建议最好使用700以后的端口。这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图

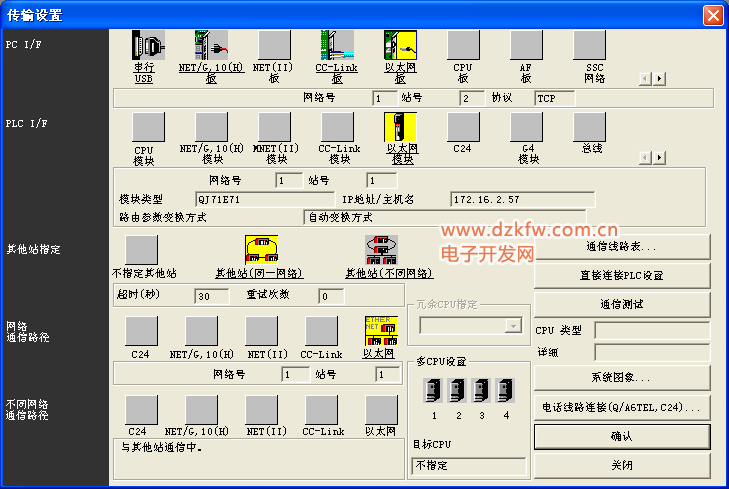

（8）点击传输设置

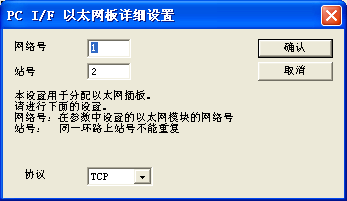

（9）选择“以太网板”



此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0代表UDP通讯，1代表TCP通讯）则会导致通讯失败。

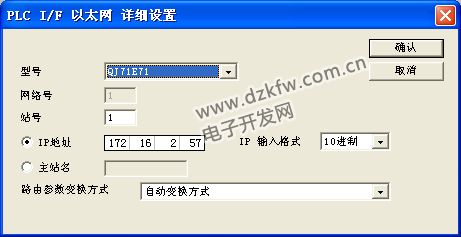

（10）点击“以太网模块”



组态王中设置：

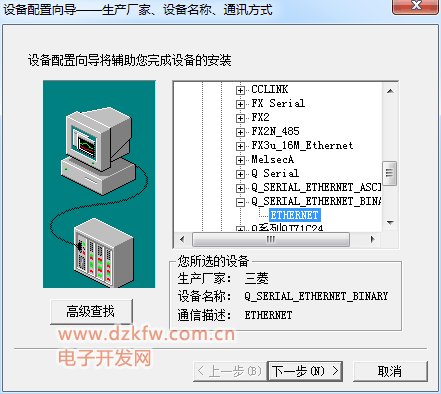

选择以上设置，如果用的ASCII码则使用第一个

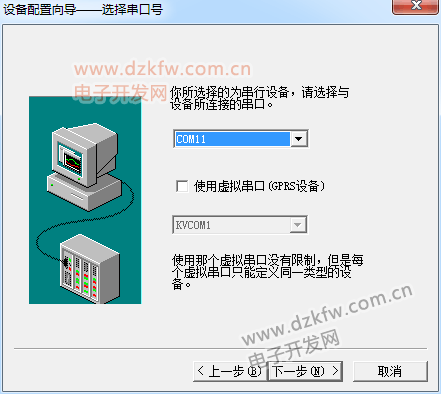

最好选择COM10以后的串口





本设备的地址格式及地址范围

设备地址格式为：

aaa.bbb.ccc.ddd(10进制):PLCport(16进制):ComputerPort(16进制):t(10进制)：TransType(10进制)

其中：aaa.bbb.ccc.ddd为PLC指定的IP地址，(aaa、bbb、ccc、ddd 范围均为0-255)

PLCport为PLC指定的端口号，(0-FFFF)

ComputerPort为PC 端指定端口号,(0-FFFF)

t是连接超时（单位秒)，

TransType为0代表采用UDP，为1采用TCP进行通讯。

注意：整个网络的PC和PLC，aaa.bbb.ccc部分要相同，ddd和PLCport,ComputerPort部分不要重复

特别注意（本人就是犯了这个错误一直通信不上）：这里的PLC指定端口号是1387，但是在PLC里一定要看好是不是写的10进制的4999，或者在plc转化一下。在组态王中一定要写16进制，PLC应该要跟组态王一样用16进制或转换成10进制的数。如:192.168.1.8:800:401:3:1,组态王中的定义与PLC软件中的配置对应如下

此时最后一位一定要设为0，因为0代表UDP通信协议

IP地址不要填错，否则会导致通讯。失败然后将这些参数设置写入PLC，确认写入PLC后，便可进行在线监视。
