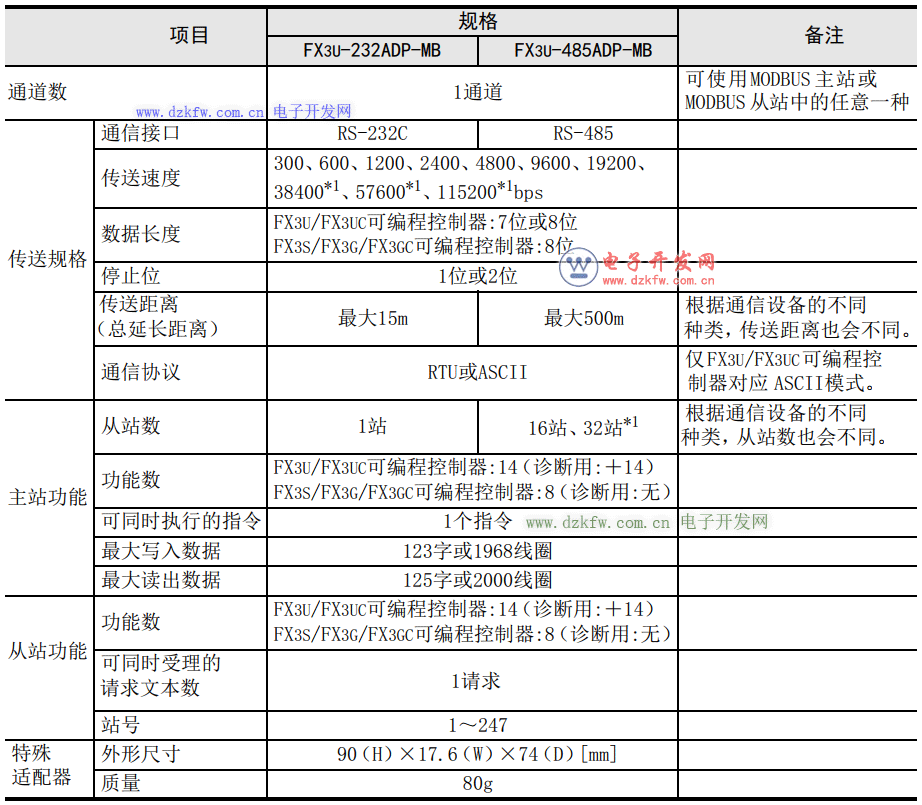

通信规格
MODBUS通信根据与可编程控制器连接的特殊适配器(FX3U-232ADP-MB或FX3U-485ADP-MB)的下列规格执行

系统构成

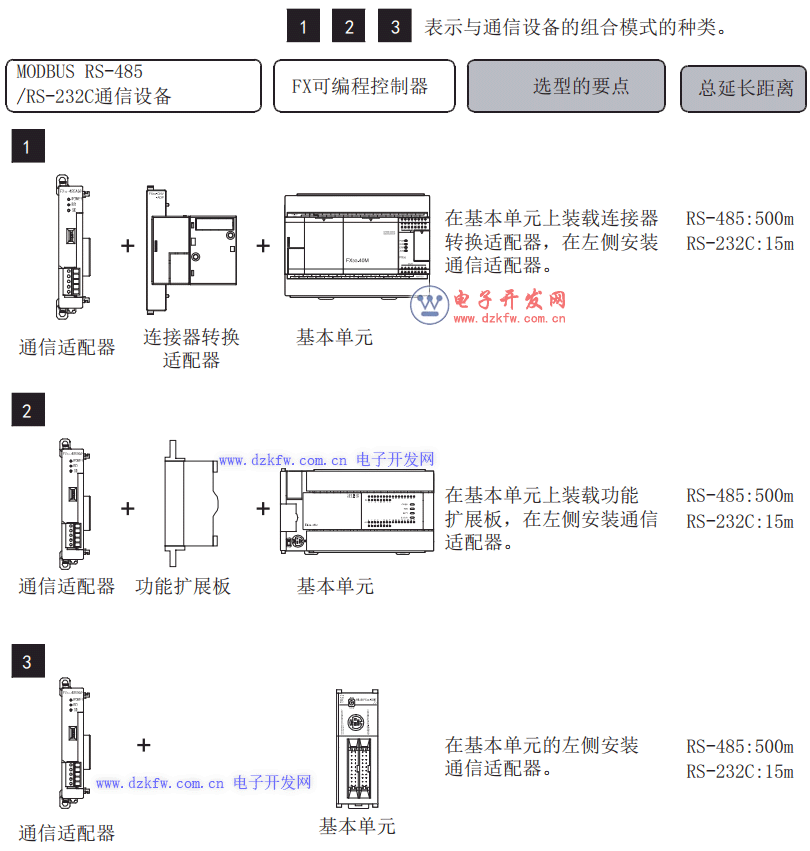

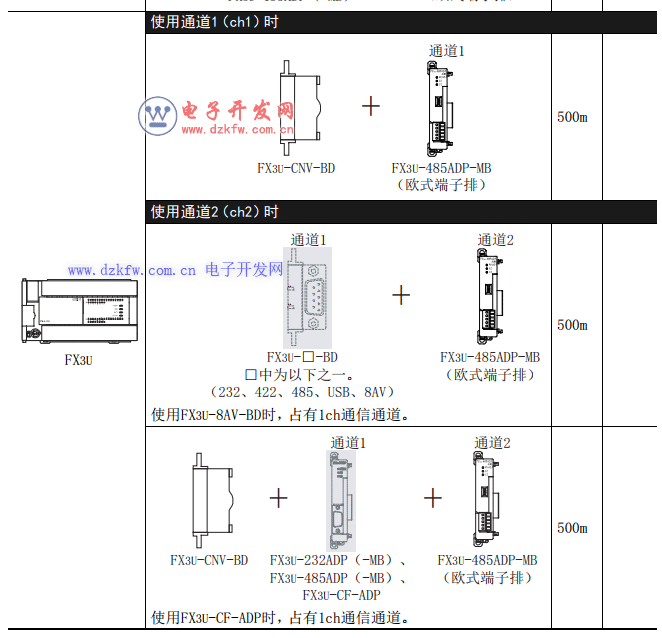

适用FX可编程控制器及通信设备

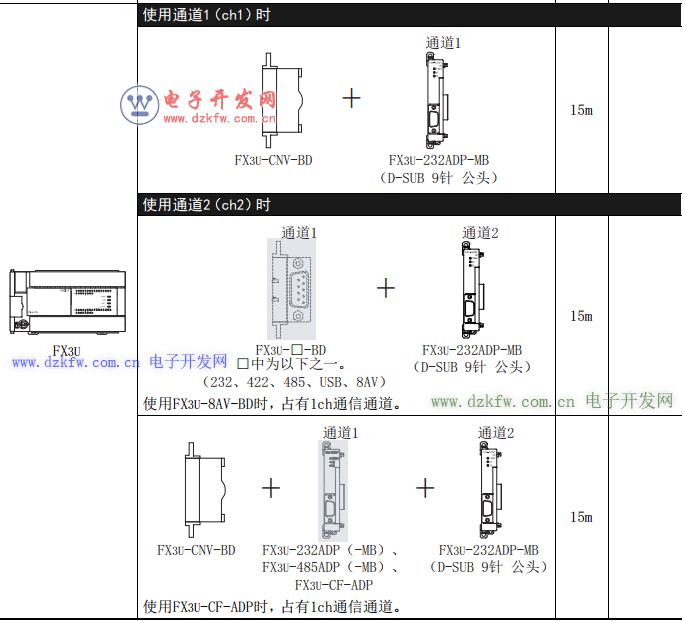

从下表中选择要连接的通信设备(选件)的最合适组合。

RS-232

RS-485

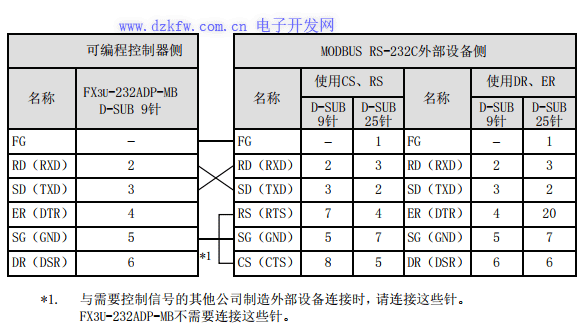

 FX可编程控制器和MODBUS RS-232C的接线图

MODBUS RS-485的接线图

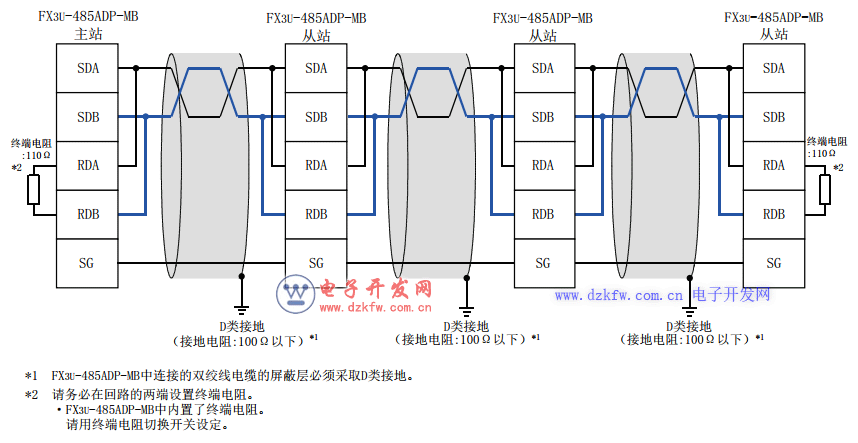

1对接线

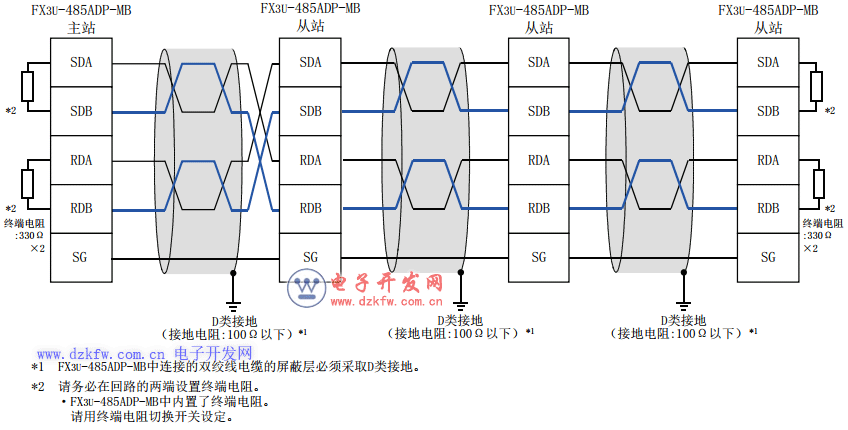

2对接线

88通信设定实例

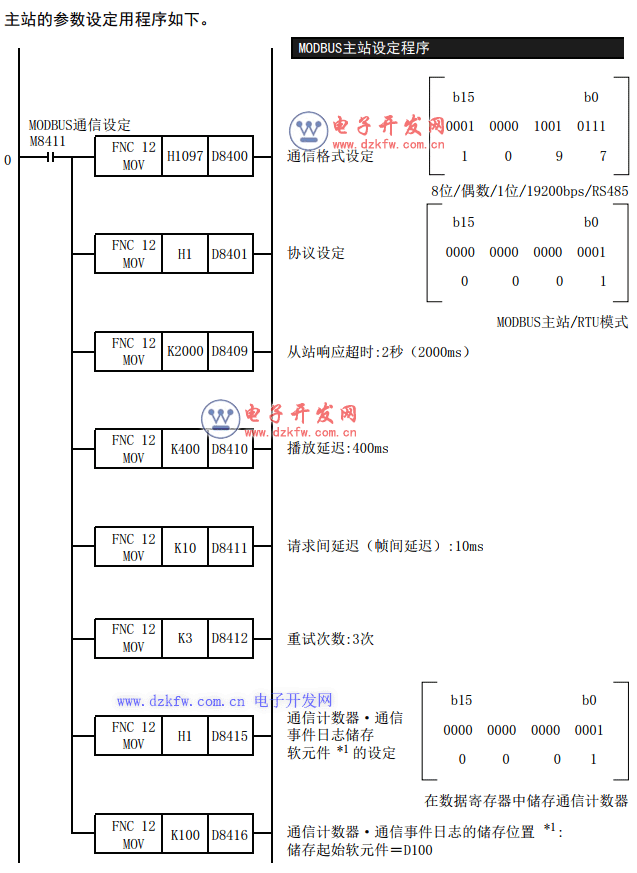

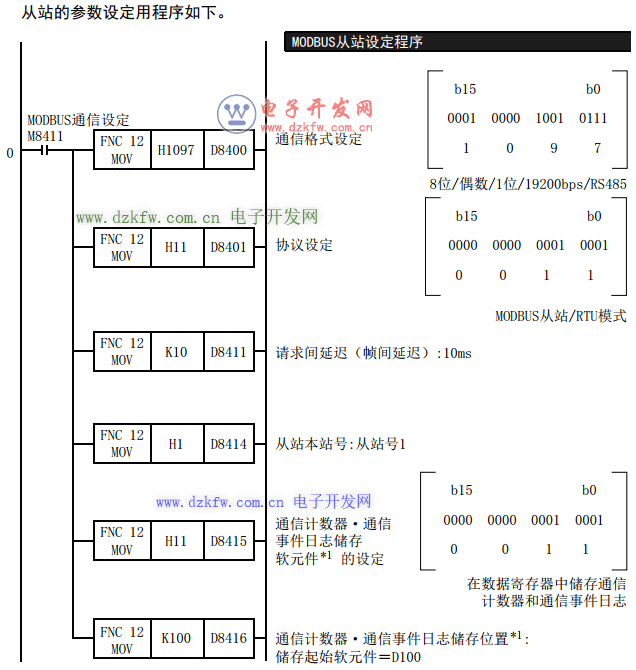

在MODBUS通信设定中，使用特殊辅助继电器M8411。

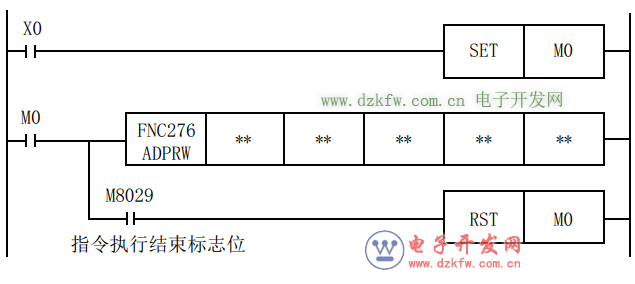

使用将LD M8411作为接点的MOV指令，在特殊数据寄存器中设定通信参数。

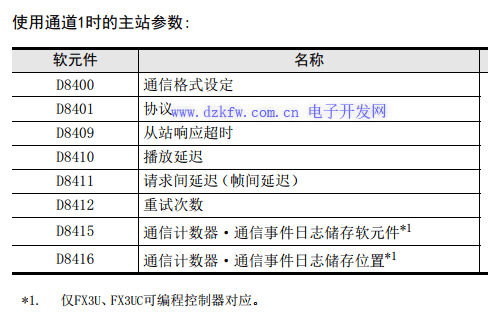

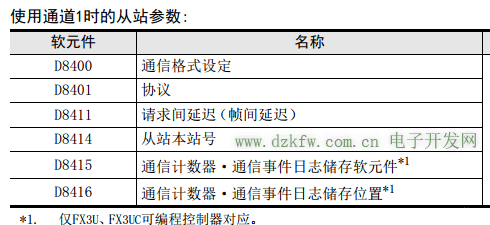

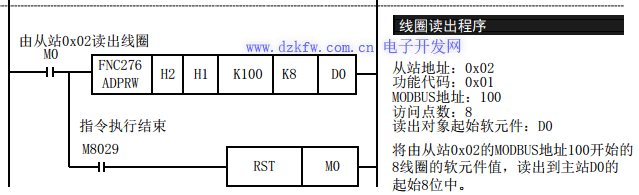

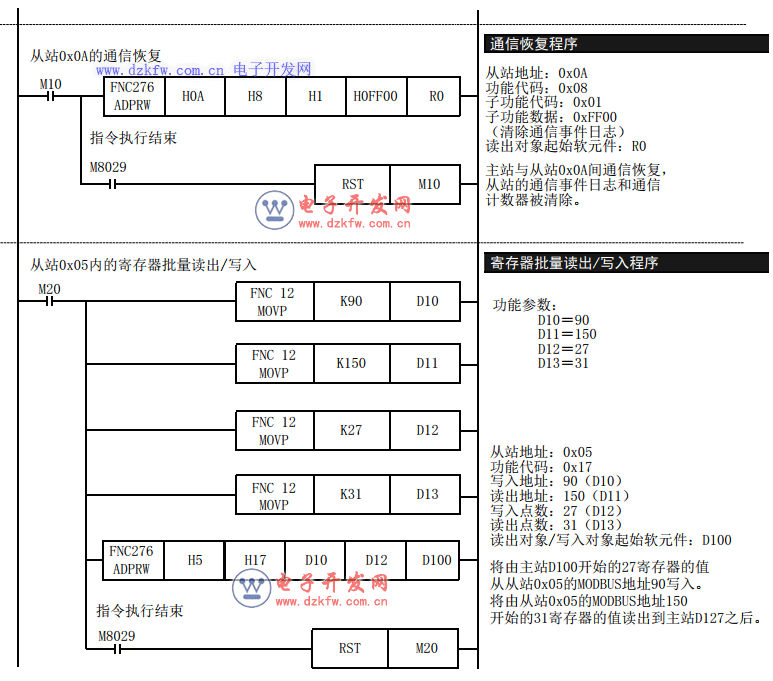

MODBUS通信的通信参数可通过以下程序设定。
