工具/原料

标准网线一根

方法/步骤

打开组态王软件，设置通信参数，以组态五6.55版本为例

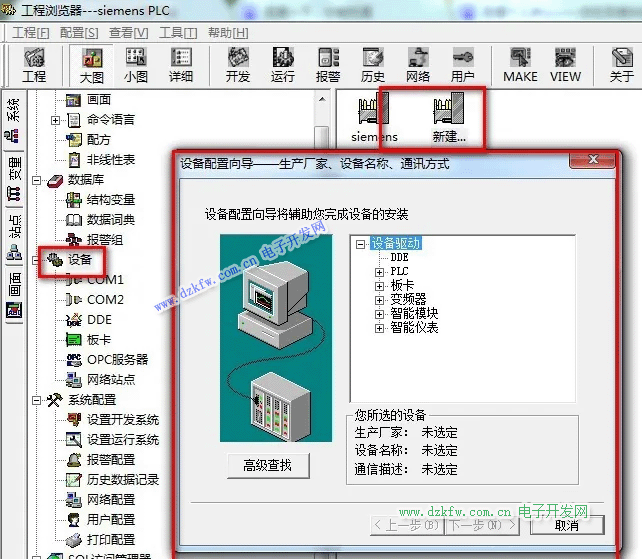

点击设备，再点击右侧的新建，弹出设备配置向导

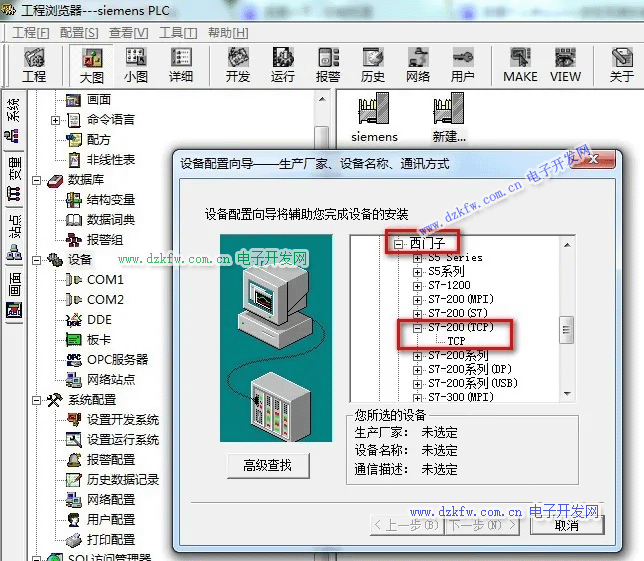

选择向导下的“PLC-西门子-S7200（TCP)-TCP

选中TCP后点击下一步。



给新设备写一个名称，可以随便命名。命名完后点击下一步

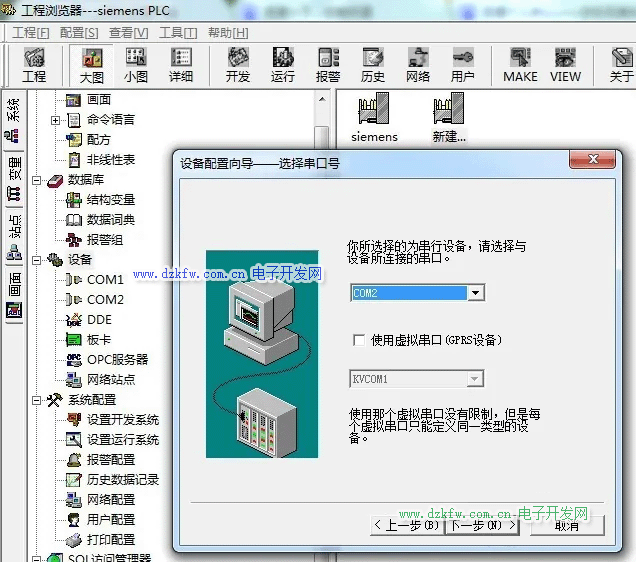

设备的串口号可以随便 默认COM1就好

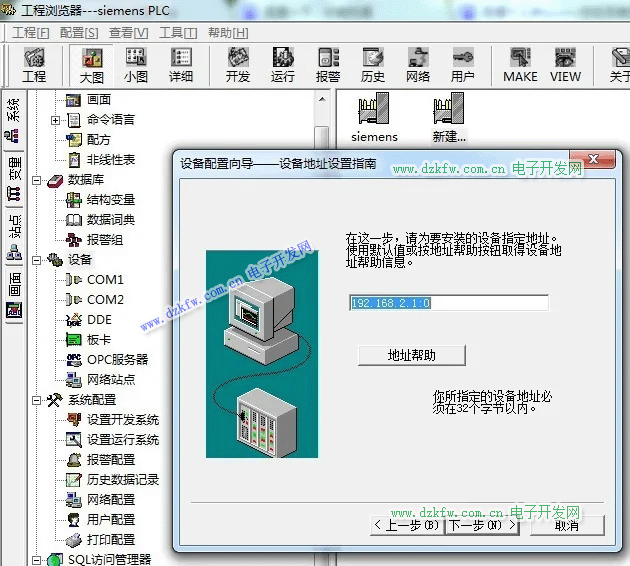

smart s7200的plc的IP地址是固定不变的192.168.2.1

所以地址填写192.168.2.1：0

：0 是指cpu的CPU槽号。smart s7200的plc CPU槽号默认为0

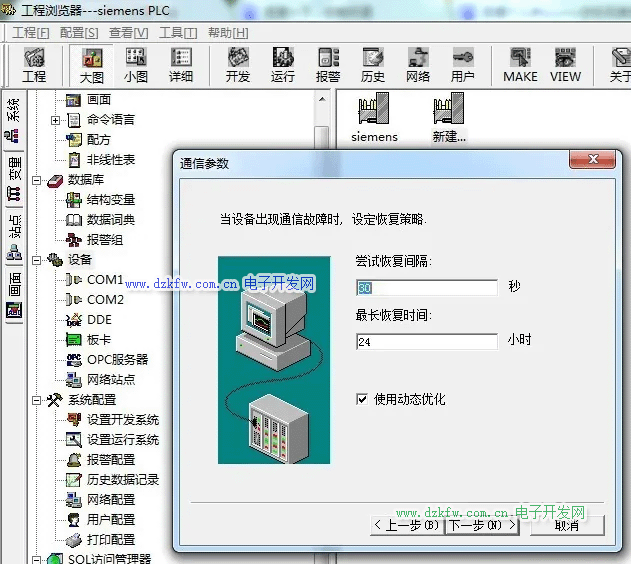

通信参数默认就好，直接点击下一步

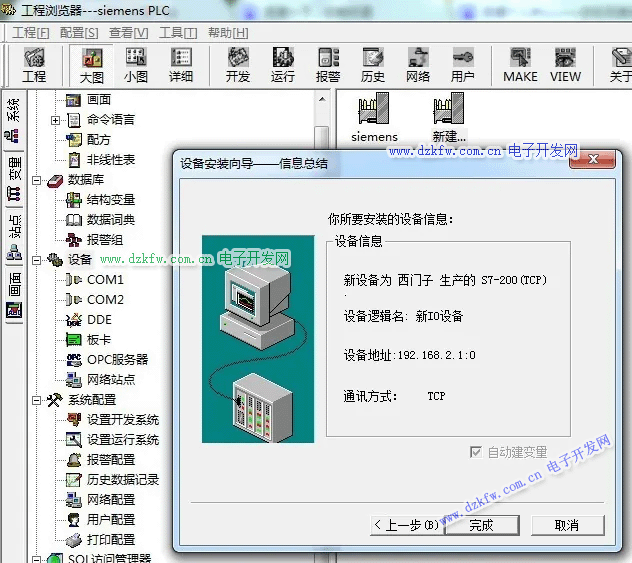

最后一步可以查看你安装设备信息

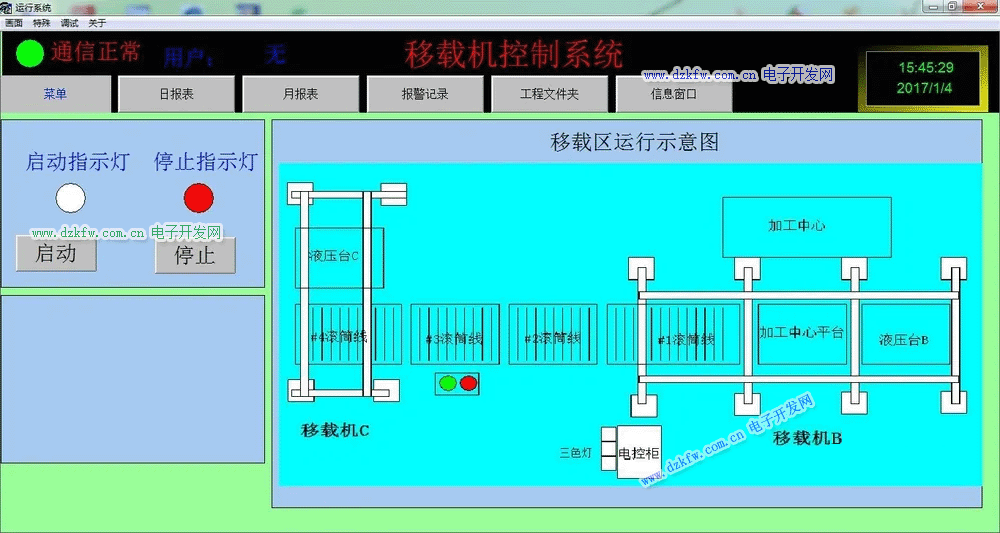

可以自己组态画面确认是否连接成。

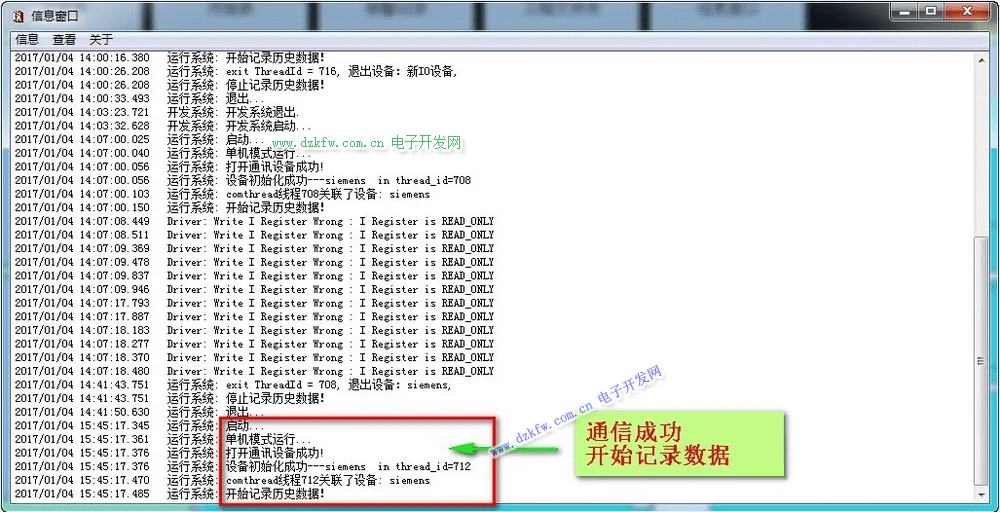

查看信息窗口也可确认是否连接成功



END

注意事项

如果按照上述步骤无法连接成功，请去亚控官网下载S7_TCP.dll 驱动。
