西门子S7-200PLC cpu226与组态王用原装数据能过USB通信组态。

工具/原料

• 西门子S7-200PLC CPU226一台
• 德国原装数据线一条(USB/PPI)

方法/步骤

1. 1

   把原装数据连接上电脑与226 PLC

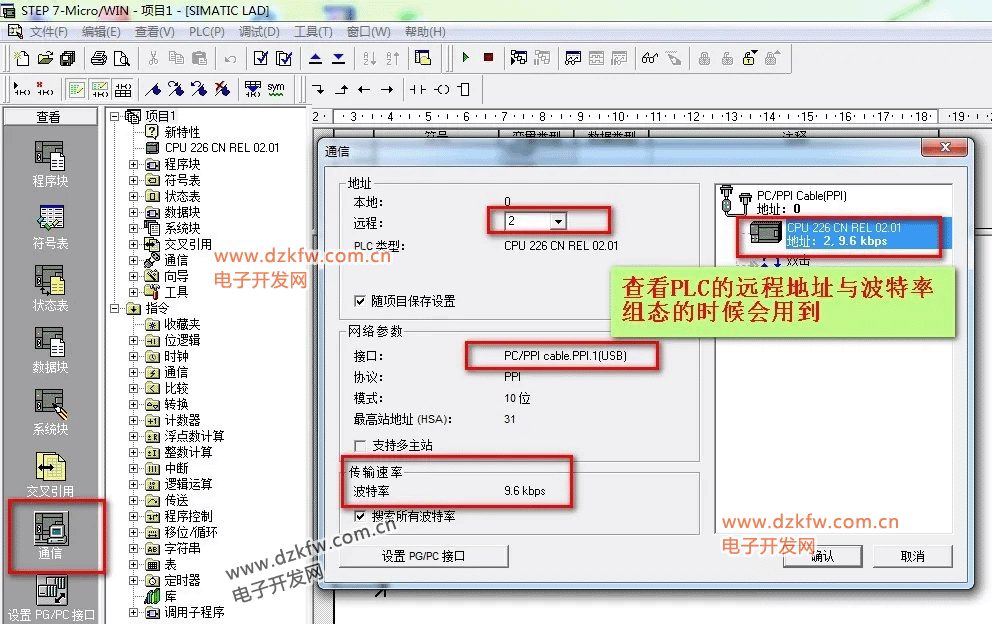

2. 查看PLC的远程地址与传输速度，组态的时候会用到。

   当前PLC的地址是：2

   波特率是：9600

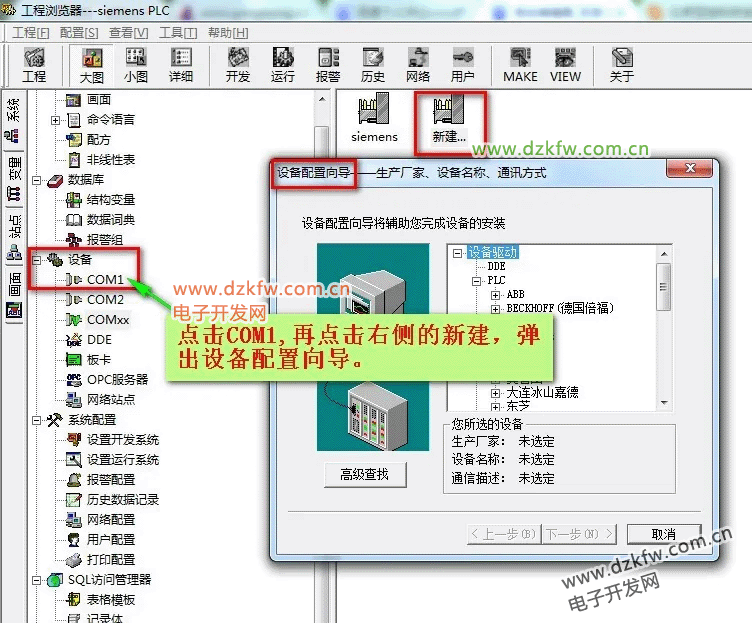

3. 打开组态王软件，点击设备下的COM1，再点击右侧的新建，弹出设备配置向导。

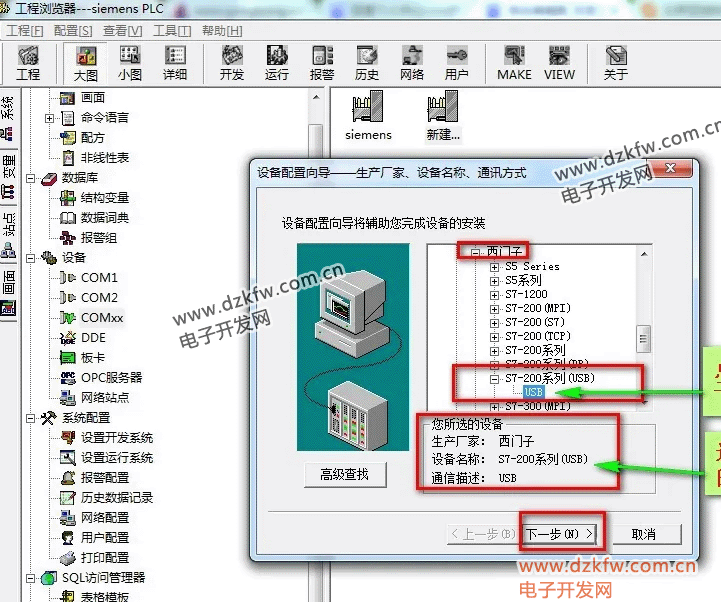

4. 点击向导下的 PLC - 西门子 - S7-200系列（USB)下的USB选项，选中后，可查看当前的设备情况。然后点击下一步。

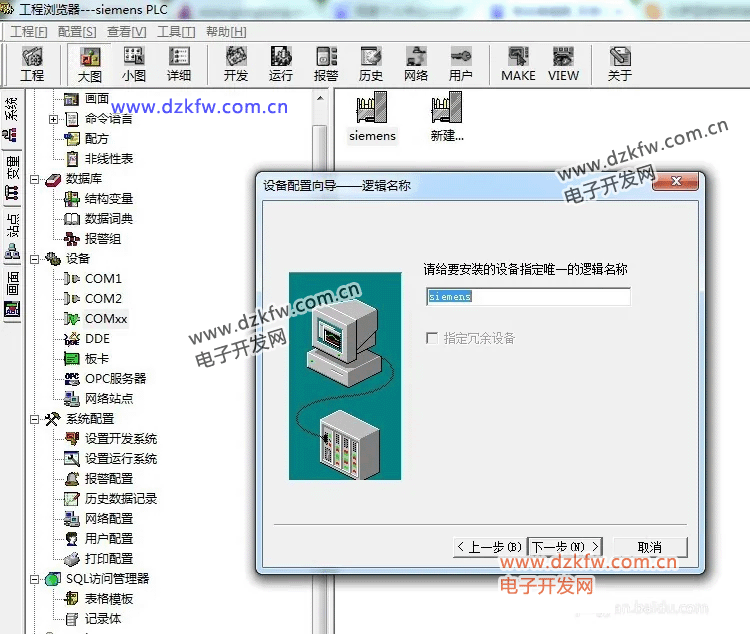

5. 给组态的PLC指定一个名称，当前指定为： siemens。再点击下一步

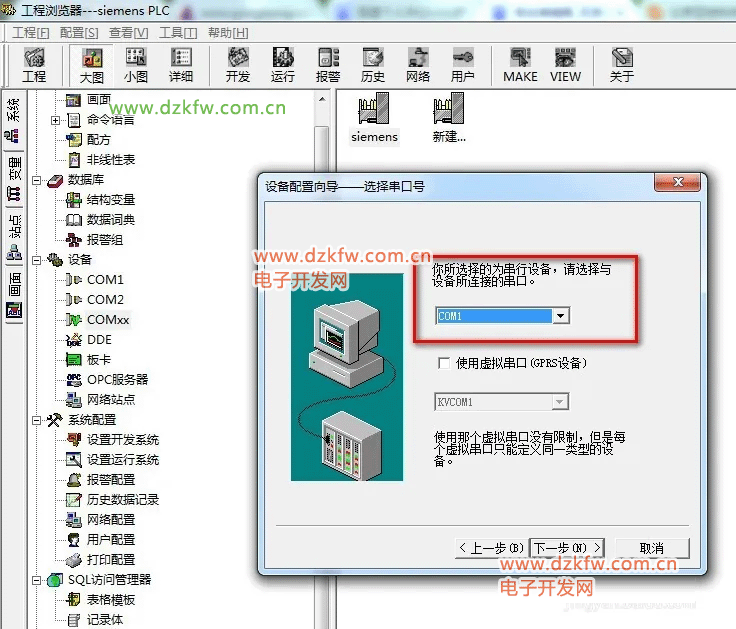

6. 选择PLC与电脑相连的串口号，选择COM1即可，再点击下一步



7. 点击地址帮助，弹出帮助窗口，查看设备地址及通讯参数定义

   根据设备地址及通信波特率设定 XX:YY XX表示设备地址，YY表示通信波特率（0表示9.6K，1表示19.2K，2表示187.5K）

   由第2步可知道，当前PLC的地地址为2， 波特率为9600

   所以我们应该填写 2：0

   2:0 表示PPI地址为2，通信波特率为9.6K

   完成后点击下一步

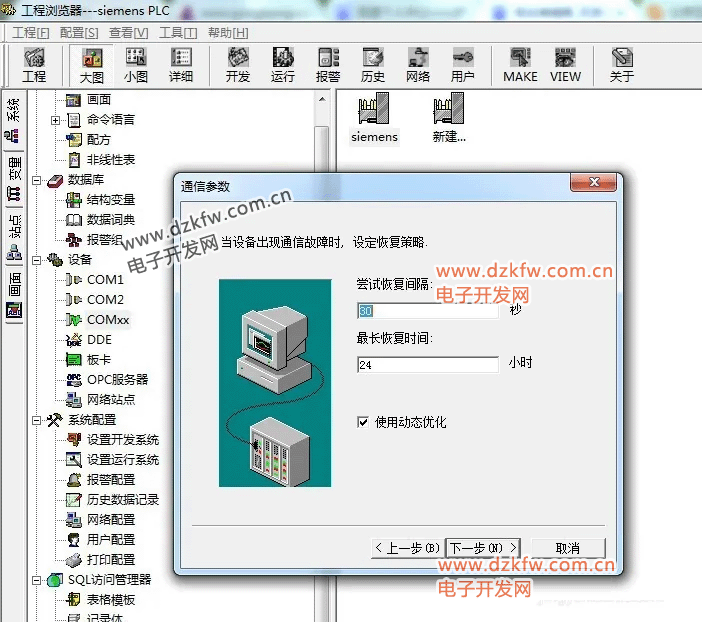

8. 通信参数选择默认即可，点击下一步

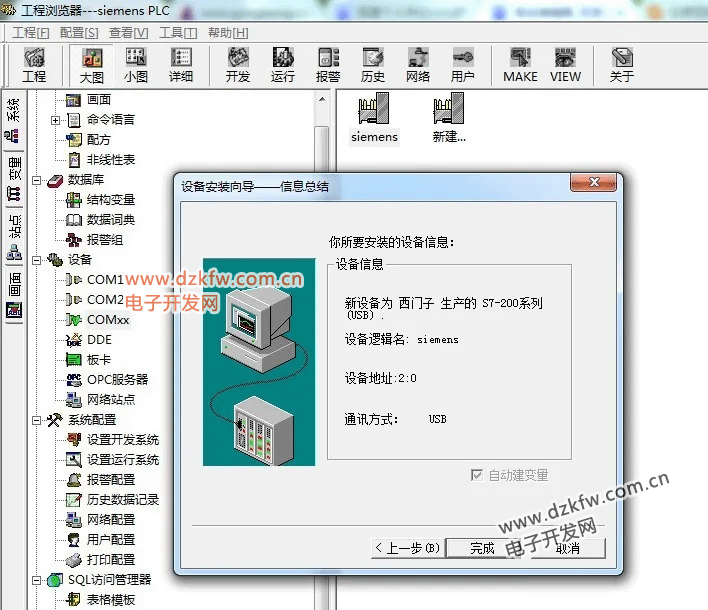

9. 查看组态完成后的信息，点击完成

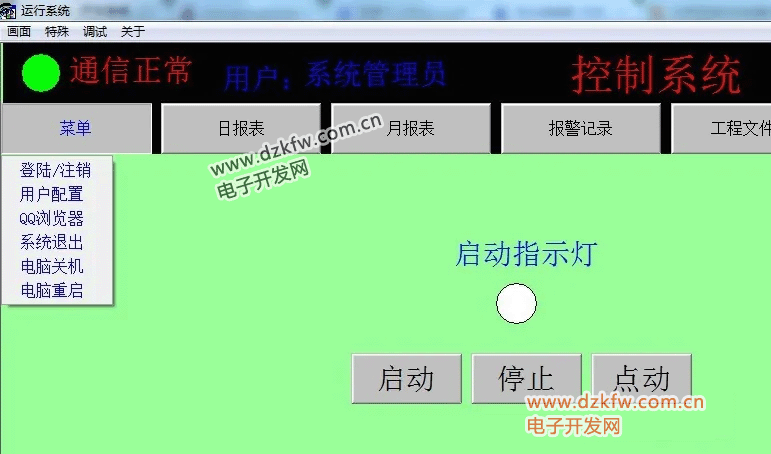

10. 用组态王编辑一个简单的画面，可查通信状态，也可以在线控制PLC动作

    能过所做的画面可看出通信连接成功。

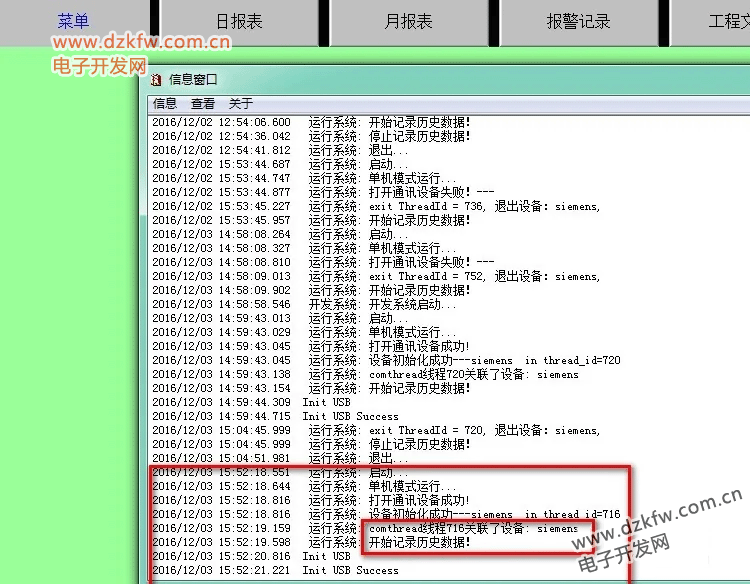

11. 用可以通过信息窗口查看组态王与PLC有没有连接成功，如图所示以关联设备



    END

注意事项

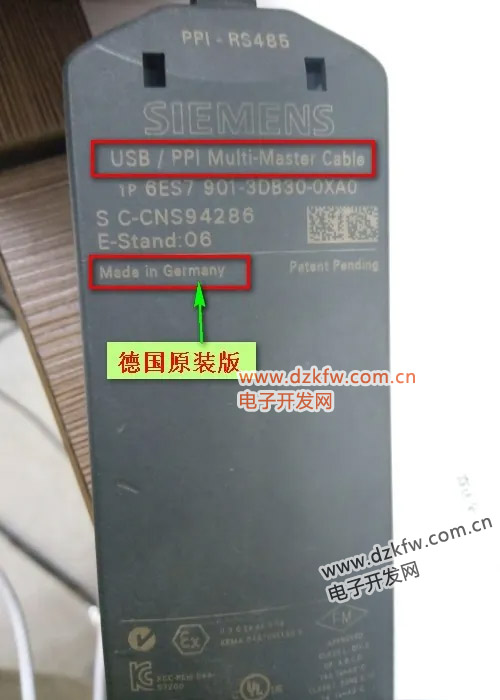

• 德国原装数据线(USB/PPI)才可能用USB通信，国产高仿的无法通信
