三菱plc特殊功能模块读取与写入指令,TO指令和FROM指令,缓冲存储器BFM怎么使用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2025/2/23

三菱PLC的特殊功能模块读取与写入指令是怎么样的,这篇文章带我们一起去了解。



三菱plc特殊功能模块读取/写入指令模拟量扩展模块都是特殊功能模块,可用特殊功能模块读指令(FROMFNC78)和特殊功能模块写指令FROM(FNC78)和特殊功能模块写指令TO(FNC79)进行编程。

指令用于从特殊单元缓冲存储器(BFM)中读入数据。格式:

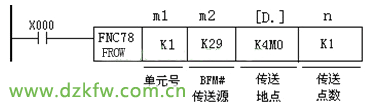

三菱plc的读取指令FORM


含义:将编号为m1的特殊单元模块内,从缓冲存储器(BFM)号为m2开始的n个数据读入基本单元,并存放在从[D.]开始的n个数据寄存器中。

TO指令用于向特殊单元缓冲存储器(BFM)中写入数据。格式:

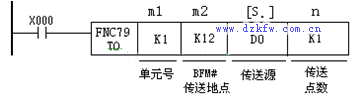

三菱plc的写入指令TO

说明:

(1)m1:特殊功能模块的模块号码。

模块号从基本单元最近的开始按No.0→No.1→No.2┅┅顺序连接。

模块号用于以FROM/TO指令指定哪个模块工作。


(2)m2:缓冲存储器(BFM)号码。


特殊功能模块中内藏了32点16位RAM存储器,即缓冲存储器。缓冲存储器号为#0~#32766,其内容根据各模块的控制目的而设定。

(3)n:待传送数据的字数。



缓冲存储器BFM怎么使用:

三菱PLC特殊功能模块实战教程,(Buffer Memory,简称BFM)FROM、DFROM、TO指令www.dzkfw.com.cn/Article/MITSUBISHI/10162.html


以上就是三菱plc特殊功能模块读取与写入指令的全部内容了。
