本文我们来聊聊液压缸的失效原因……

当液压缸密封失效时，每小时造成的直接经济损失可能高达数千元，更可能导致产线瘫痪。据行业统计，80%的液压故障始于密封泄漏，而其中90%的泄漏可通过早期干预避免。

这部分内容我们将分两篇文章来写，今天主要跟大家一起聊聊油缸密封失效的5大根本原因，明天我们将继续分享油缸从检测到维修的完整决策链。

1、液压缸快速泄漏检查方法

及早发现液压油泄漏，能避免设备昂贵的停机损失和安全隐患。日常设备巡检时，要仔细检查液压缸部件，及时捕捉故障的蛛丝马迹。

油缸漏油，油缸机封失效原因



检查活塞杆或缸筒连接处（即液压密封件的接触部位），看是否有油环。新鲜液压油会呈现湿润闪亮的状态，而较旧的泄漏处则会留下深色污迹，其中还混有外部污染物。尤其要留意水平放置的液压缸底部，油液通常会自然汇集到这里。

进行简单的活塞杆擦拭测试时，首先要给液压系统泄压：关闭动力源，操作控制阀释放残留压力。确认安全后，用无绒布将活塞杆擦拭干净，再伸出和缩回液压缸。此时，活塞杆上若只有一层薄薄的油膜属于正常现象，但出现可见油滴，则说明密封存在泄漏问题。

严禁用手检查外部泄漏！ 即使压力低至7 bar的液压油就可能注入皮肤，造成严重伤害。使用纸板或纸张来安全地检测看不见的泄漏。

2、液压缸密封失效的5大主因

大多数液压缸故障可追溯到五个常见的罪魁祸首。了解液压密封失效的根本原因有助于您一次性解决正确的问题。

2.1、油液污染对液压密封件的损害

油液污染比任何因素都更能快速摧毁液压密封件，堪称头号元凶！哪怕只有一汤匙的污垢，也能产生足够多的磨粒，毁掉液压系统里的所有密封件。这些微观污染物就像砂纸，每一次行程都会划伤密封表面。

各类部件产生的金属碎屑，对液压缸密封件的损害最大。它们会嵌入柔软的密封材料，在每个循环中切割出一道道新沟槽。即便颗粒比头发丝还细，一旦卡在活塞杆和密封唇之间，也可能导致液压密封失效。



【受污染液压密封件的微观视图，显示嵌入的颗粒】

要防止活塞损坏，液压系统需将 ISO 4406 清洁度等级维持在 18/16/13 或更优；关键应用场景或许还需要更洁净的液压油，才能保证系统完好。

预防污染，首先要做好过滤。选择额定压力与流量符合系统要求的过滤器并安装妥当，且要按时更换，别等到堵塞了才处理。

新液压油转运时，要用专用设备保持清洁；

维修后，还需彻底冲洗系统。另外，要清楚如何识别缸型，确保为应用场景选用合适的组件。

2.2、热量对液压密封件的降解

高温会像 “烘烤” 一样让弹性体硬化开裂，最终毁掉液压密封件。大多数标准的丁腈（NBR）液压密封件，在温度超过 82℃时就会开始降解，逐渐失去弹性，最终失效。

识别受热损坏的密封件很简单，看其质地发脆、颜色变深即可。这类密封件通常会出现永久压缩变形，形成空隙，液压油就会顺着这些内部泄漏路径渗出。有时橡胶甚至会在处理时碎裂或剥落，遇到这种情况必须立即修复。

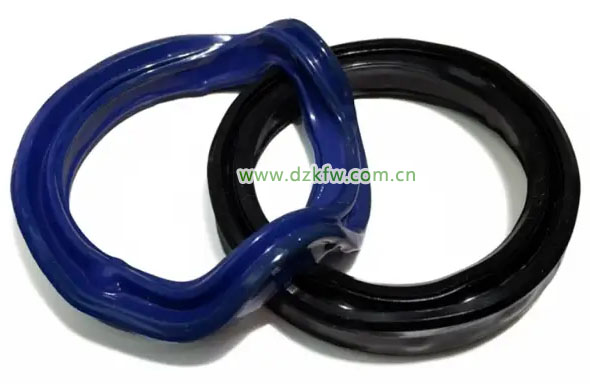

油封失效原因

【热损伤密封件与新件对比图】

液压系统过热有几个源头：溢流阀持续循环，会不断向油液中释放热量；油箱尺寸太小，无法充分冷却油液；即便来自附近设备的热量或阳光直射，也会加速液压元件密封件的老化。

如果系统需要在高温环境下运行，就要升级密封材料，选用适配该温度范围的产品。比如氟橡胶（Viton）密封件，能承受高达 204℃的温度，虽然成本比标准丁腈胶高，但在恶劣条件下，这笔投入能通过延长密封件寿命来收回成本。

要定期监测液压油的温度。如果系统持续在超过 60℃的环境下运行，就得加装冷却装置。一些简单的解决方案，比如加装遮阳罩或换用更大的油箱，往往不用大费周章改造，就能解决轻微的发热问题。



油缸散热配件

2.3、压力引起的液压密封失效

系统压力一旦超过密封件的设计极限，液压密封件就会失效 —— 过高的压力会把密封件强行挤入间隙，造成灾难性损坏。这种失效模式称为 “挤出”（extrusion），会直接削弱液压缸的保压能力。

发生挤出的密封件，往往能看到微小碎片被挤在活塞杆与导向套（bearing）的间隙中。密封件边缘会形成羽状变形，进而引发内部泄漏。而且这种损坏一旦出现，会随着每次压力波动迅速恶化。

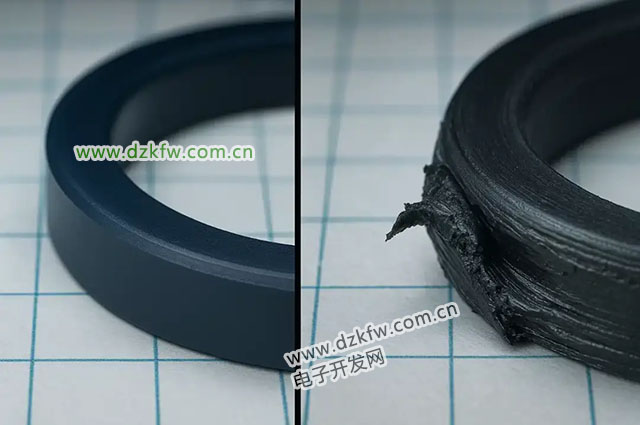

【挤出的液压密封件与新密封件的对比，可见明显损伤】

标准丁腈（NBR）O 形圈的工作压力约为 103 bar，超过这个数值，挤出风险会显著上升。在更高压力下运行的液压系统，需要加装挡圈（backup rings），或采用硬度更高的专用密封设计。这些机械支撑件能覆盖间隙，避免软质密封材料被挤压通过。

相比稳定压力下的运行，压力波动对液压密封件的损害更大。因此要安装压力表和冲击抑制器，监测并控制危险的压力异常。切勿为了临时提升性能，将溢流阀调整到超出制造商规定的范围。

2.4、导致活塞杆密封失效的活塞杆表面光洁度问题

液压缸活塞杆需要精确的表面光洁度，才能维持密封的完整性。表面太粗糙，每次行程都会磨损杆密封件；太光滑，则无法保留适当的润滑膜，容易引发活塞杆与密封件干摩擦、异常磨损等常见问题。

最佳的杆表面光洁度范围在Ra 0.25-0.5μm之间。这个区间能平衡两个关键需求：既保留微观油膜，又为密封唇提供光滑的接触表面。



活塞杆一旦受损，无论密封件质量多好，都会导致泄漏。检查液压缸时，要留意是否有可见的划痕、点蚀或腐蚀 —— 哪怕是发丝般细的划痕，也会形成泄漏路径，任何液压密封件都无法完全阻断。。



镀铬层厚度同样关键。标准硬铬厚度应控制在 0.005-0.013mm之间。镀层太薄，会很快磨损殆尽；太厚，则会影响间隙，进而导致活塞杆密封失效。

严禁在液压缸活塞杆上使用金刚砂布或砂纸！ 这些工具会留下微观的螺旋状划痕，它们会像微小的螺纹一样，把油液 “泵” 过失效的防尘圈（wiper seal）。如需处理，应让合格的技术人员对活塞杆进行专业抛光或更换，避免因缸体装配不当造成二次问题。

2.5、化学侵蚀对液压缸密封件的影响

并非所有液压油都能与密封件兼容。若使用错误的油液类型，或混合了不相容的油液，就会引发化学侵蚀，导致液压密封件膨胀、收缩，甚至完全溶解。

标准的丁腈（NBR）密封件适用于矿物基液压油，但一旦接触生物降解液或溶剂，就会迅速失效。

水 - 乙二醇型抗燃液压油也会侵蚀许多标准液压密封件，除非这些密封件是专门为适配此类油液而设计的。

受化学侵蚀而膨胀的密封件，会产生更大的摩擦力，进而迅速发热、磨损；收缩的密封件则会从密封表面脱离，形成瞬间的内部泄漏路径。这两种情况都会导致液压缸密封件过早失效。

更换油液类型时，务必检查密封件的兼容性。当切换到差异明显的液压油配方时，即便现有密封件看起来完好，也应更换所有活塞密封件和活塞杆密封件。



要为每台设备留存详细的油液记录。补充液压系统时，绝不能在未检查兼容性的情况下，随便用 “手头现有的油” 来凑合。当液压缸开始动力不足时就会发现，这种图方便的做法，远抵不上后续的维修成本。

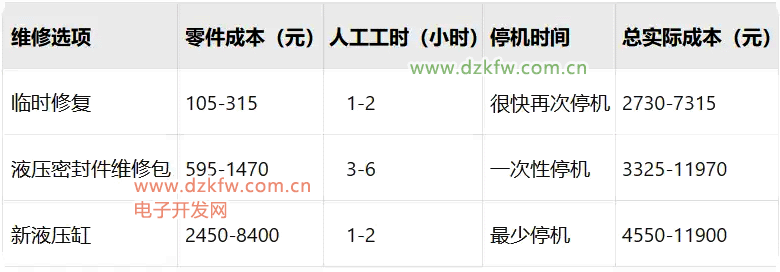

3、液压缸密封失效导致的停机成本分析

密封失效的成本远不止零件本身的费用。当设备因液压缸故障停摆时，各种隐性成本会持续累积。

一台典型的滑移装载机，每闲置一小时就会损失 525-875 元的租赁价值或生产效益；工业设备的损失更高，通常每小时达1750-3500元。计算液压系统停机的真实成本时，还得加上操作员工资、工期延误损失以及重新安排生产的额外麻烦。



从长远来看，初期看似最便宜的选择，往往不是最终成本最低的。比如止漏添加剂这类临时修复手段，会损坏其他液压元件，几周内问题就会复发；

完整的液压密封件维修包虽需更多初始停机时间，却能永久解决问题，建议为液压缸匹配合适的密封件维修包，确保密封配合精准、功能可靠。

对于关键设备，应提前备有翻新液压缸。更换过程仅需几分钟，能将昂贵的停机时间降到最低。同时，可在计划维护期间，将损坏的液压缸送去专业维修，以便彻底处理液压系统故障的根源。
