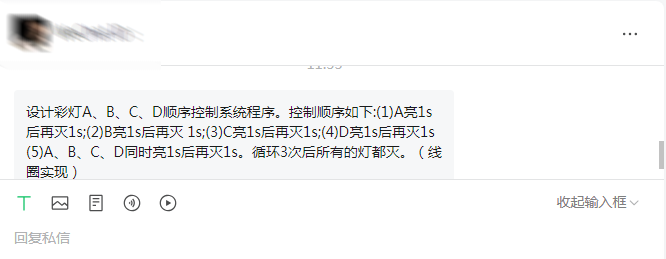

最近收到热心网友微信公众号的后台私信，问了一个问题如下：

设计彩灯A、B、C、D顺序控制系统程序。控制顺序如下:(1)A亮1s后再灭1s;(2)B亮1s后再灭 1s;(3)C亮1s后再灭1s;(4)D亮1s后再灭1s(5)A、B、C、D同时亮1s后再灭1s。循环3次后所有的灯都灭。（线圈实现）

以下是示例参考解答：

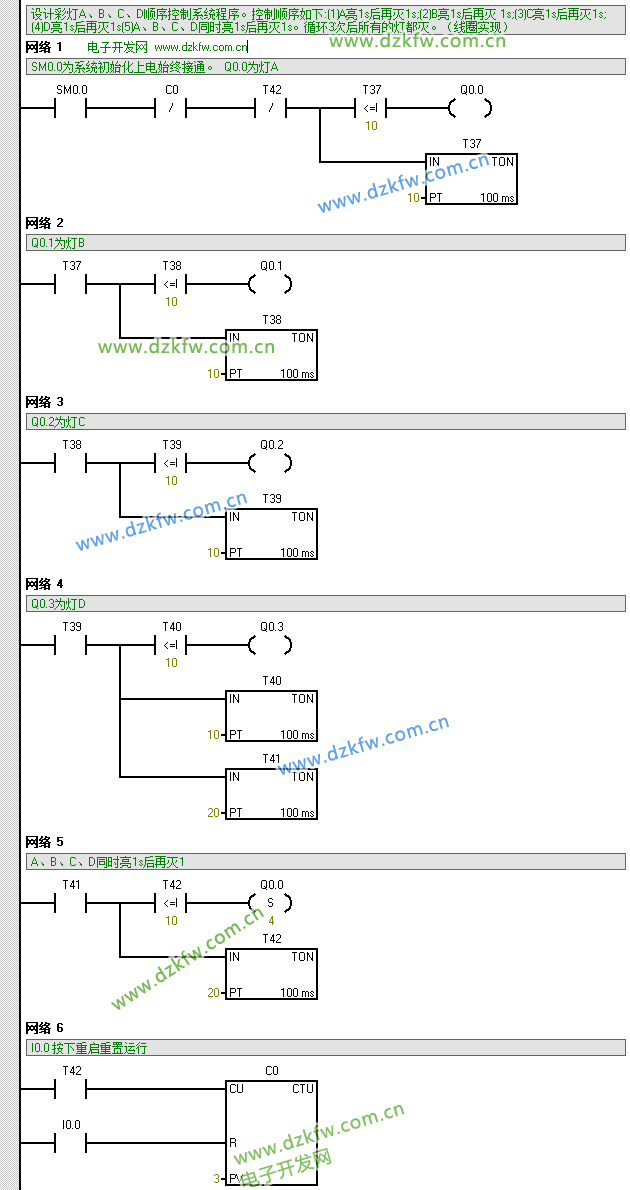

梯形图程序如下，使用计时器T和计数器C

STL语句如下:

Network 1 // 电子开发网  www.dzkfw.com.cn
// SM0.0为系统初始化上电始终接通。  Q0.0为灯A
LD     SM0.0
AN     C0
AN     T42
LPS
AW<=   T37, 10
=      Q0.0
LPP
TON    T37, 10
Network 2
// Q0.1为灯B
LD     T37
LPS
AW<=   T38, 10
=      Q0.1
LPP
TON    T38, 10
Network 3
// Q0.2为灯C
LD     T38
LPS
AW<=   T39, 10
=      Q0.2
LPP
TON    T39, 10
Network 4
// Q0.3为灯D
LD     T39
LPS
AW<=   T40, 10
=      Q0.3
LRD
TON    T40, 10
LPP
TON    T41, 20
Network 5
// A、B、C、D同时亮1s后再灭1
LD     T41
LPS
AW<=   T42, 10
S      Q0.0, 4
LPP
TON    T42, 20
Network 6
// I0.0 按下重启重置运行
LD     T42
LD     I0.0
CTU    C0, 3

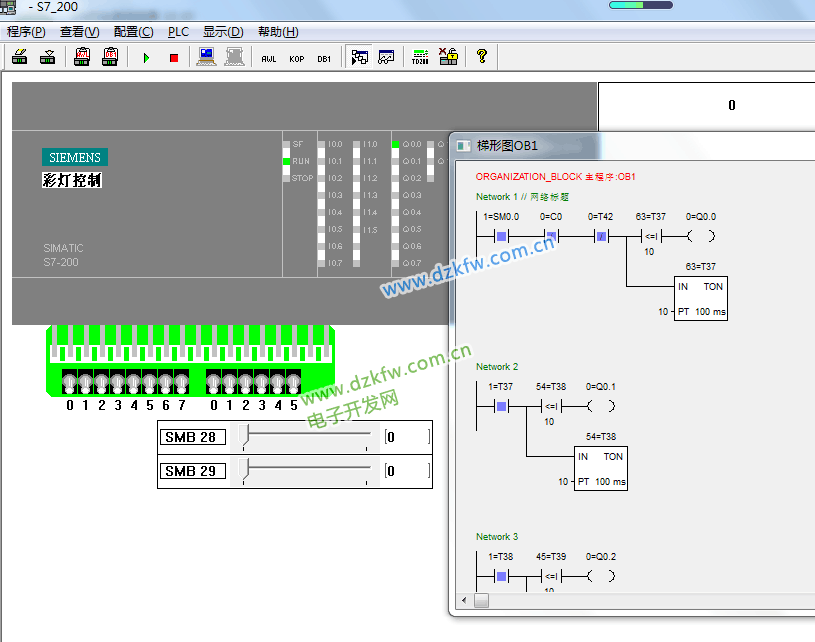

 仿真测试正常：
