与非门74HC00中文资料(真值表,引脚图,电气参数及应用电路)
74HC00功能:2输入端四与非门
TRUTH TABLE真值表:
| A | B | Y |
| L | L | H |
| L | H | H |
| H | L | H |
| H | H | L |
74HC00引脚图及引脚功能表:
| 管脚位 | SYMBOL 符号 | NAME AND FUNCTION名称及功能 |
| 1, 4, 9, 12 | 1A to 4A | Data Inputs数据输入 |
| 2, 5, 10, 13 | 1B to 4B | Data Inputs数据输入 |
| 3, 6, 8, 11 | 1Y to 4Y | Data Outputs数据输出 |
| 7 | GND | Ground接地(0V) |
| 14 | VCC | Positive Supply Voltage电源电压 |

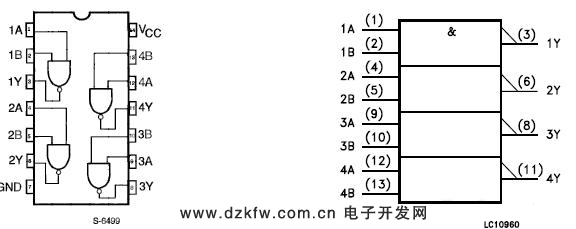

图1 74HC00 引脚图
ABSOLUTE MAXIMUM RATINGS绝对最大额定值:
| SYMBOL 符号 | Parameter 参数 | Value 数值 | Unit 单位 |
| VCC | Supply Voltage电源电压 | -0.5 to +7 | V |
| VI | DC Input Voltage 直流输入电压 | -0.5 to VCC + 0.5 | V |
| VO | DC Output Voltage直流输出电压 | -0.5 to VCC + 0.5 | V |
| IIK | DC Input Diode Current 直流输入二极管电流 | ± 20 | mA |
| IOK | DC Output Diode Current直流输出二极管电流 | ± 20 | mA |
| IO | DC Output Current直流输出电流 | ± 25 | mA |
| PD | Power Dissipation功耗 | 500(*) | mW |
| Tstg | Storage Temperature贮藏温度 | -65 to +150 | ℃ |
| TL | Lead Temperature 焊接温度 (10 sec) | 300 | ℃ |
RECOMMENDED OPERATING CONDITIONS建议操作条件:
| SYMBOL 符号 | Parameter 参数 | Value 数值 | Unit 单位 | |
| VCC | Supply Voltage电源电压 | 2 to 6 | V | |
| VI | Input Voltage输入电压 | 0 to VCC | V | |
| VO | Output Voltage输出电压 | 0 to VCC | V | |
| Top | Operating Temperature操作温度 | -55 to 125 | ℃ | |
| tr,tf | Input Rise and Fall Time输入上升和下降时间 | VCC = 2.0V | 0 to 1000 | ns |
| VCC = 4.5V | 0 to 500 | ns | ||
| VCC = 6.0V | 0 to 400 | ns | ||
DC SPECIFICATIONS直流电气规格
| SYMBOL 符号 | Parameter 参数 | Test Condition 测试条件 | Value 数值 | Unit 单位 | |||||||
| VCC | - | TA=25℃ | -40to85℃ | -55to125℃ | |||||||
| (V) | 最小 | 典型 | 最大 | 最小 | 最大 | 最小 | 最大 | ||||
| VIH | High Level Input- Voltage输入高电平电压 | 2.0 | - | 1.5 | - | - | 1.5 | - | 1.5 | - | V |
| 4.5 | 3.15 | - | - | 3.15 | - | 3.15 | - | ||||
| 6.0 | 4.2 | - | - | 4.2 | - | 4.2 | - | ||||
| VIL | Low Level Input- Voltage输入低电平电压 | 2.0 | - | - | - | 0.5 | - | 0.5 | - | 0.5 | - |
| 4.5 | - | - | 1.35 | - | 1.35 | - | 1.35 | V | |||
| 6.0 | - | - | 1.8 | - | 1.8 | - | 1.8 | ||||
| VOH | High Level Output Voltage输出高电平电压 | 2.0 | IO=-20μA | 1.9 | 2.0 | - | 1.9 | - | 1.9 | - | V |
| 4.5 | 4.4 | 4.5 | - | 4.4 | - | 4.4 | - | ||||
| 6.0 | 5.9 | 6.0 | - | 5.9 | - | 5.9 | - | ||||
| 4.5 | IO=-4.0mA | 4.18 | 4.31 | - | 4.13 | - | 4.10 | - | |||
| 6.0 | IO=-5.2mA | 5.68 | 5.8 | - | 5.63 | - | 5.60 | - | |||
| VOL | Low Level Output Voltage输出低电平电压 | 2.0 | IO=20μA | - | 0.0 | 0.1 | - | 0.1 | - | 0.1 | V |
| 4.5 | - | 0.0 | 0.1 | - | 0.1 | - | 0.1 | ||||
| 6.0 | - | 0.0 | 0.1 | - | 0.1 | - | 0.1 | ||||
| 4.5 | IO=4.0 mA | - | 0.17 | 0.26 | - | 0.33 | - | 0.40 | |||
| 6.0 | IO=5.2 mA | - | 0.18 | 0.26 | - | 0.33 | - | 0.40 | |||
| II | Input Leakage Current输入漏电流 | 6.0 | VI = VCC or GND | - | - | ± 0.1 | - | ± 1 | - | ± 1 | μA |
| ICC | Quiescent Supply Current静态电源电流 | 6.0 | VI = VCC or GND | - | - | 1 | - | 10 | - | 20 | μA |
AC ELECTRICAL CHARACTERISTICS交流电气特性:
| SYMBOL 符号 | Parameter 参数 | Test Condition测试条件 | Value 数值 | Unit 单位 | |||||||
| VCC | - | TA=25℃ | -40to85℃ | -55to125℃ | |||||||
| (V) | 最小 | 典型 | 最大 | 最小 | 最大 | 最小 | 最大 | ||||
| tTLH tTHL | Output Transition Time输出过渡时间 | 2.0 | - | - | 30 | 75 | - | 95 | - | 110 | ns |
| 4.5 | - | 8 | 15 | - | 19 | - | 22 | ||||
| 6.0 | - | 7 | 13 | - | 16 | - | 19 | ||||
| tPLH tPHL | Propagation Delay Time传递延迟时间 | 2.0 | - | - | 27 | 75 | - | 95 | - | 110 | ns |
| 4.5 | - | 9 | 15 | - | 19 | - | 22 | ||||
| 6.0 | - | 8 | 13 | - | 16 | - | 19 | ||||

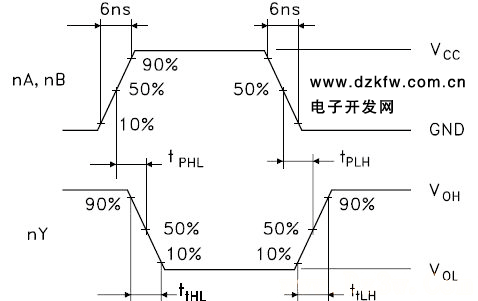

图2 74HC00 传播延迟时间波形

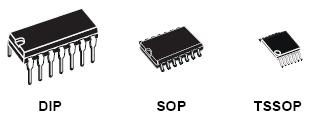

图3 74HC00 外形图

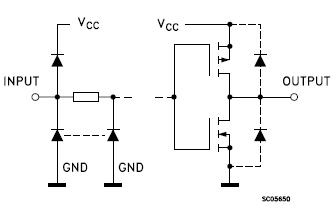

图4 74HC00 输入输出等效电路

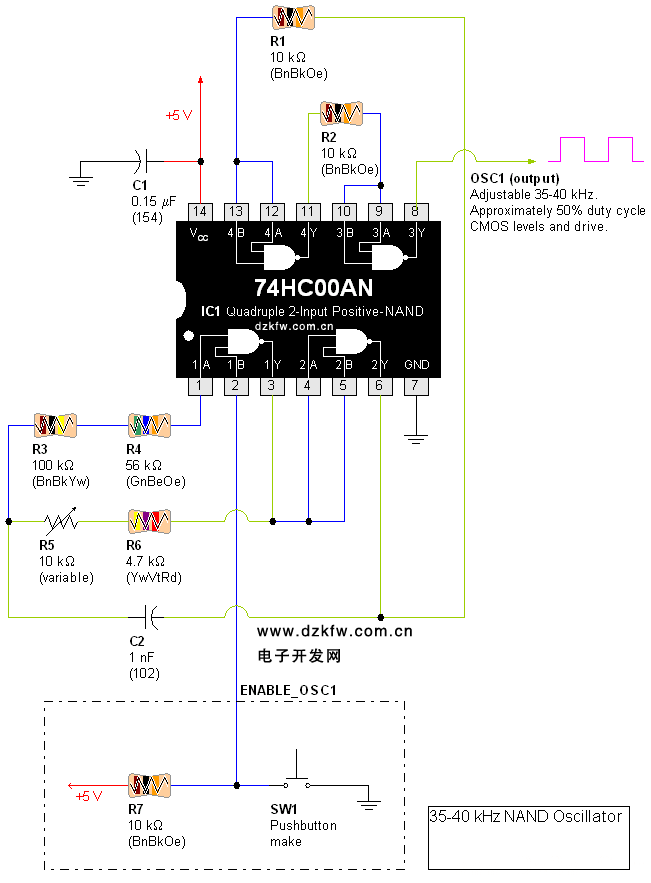

应用电路:35KHz到40KHz标准方波产生电路
