概述:KA7500是一种固定频率脉宽调制电路芯片,KA7500它包含了开关电源控制所需的全部功能,广泛应用于桥式单端正激双管式、半、全桥式开关电源。KA7500常用在在载逆变电源上。它也是内含两个PWM控制器,其输出端可以接成共发射极和射极跟随器两种形式,可以选择双端推挽输出或者单端推挽输出。在双端推挽输出时,它的两路驱动脉冲相差180°在单端输出时,其两路驱动脉冲为同频同相。KA7500含振荡器、误差放大电路、电压比较器、PWM比较器、锁定输出电路,基准电压发生电路、PWM推动输出电路和输出三极管等。KA7500采用DIP-16引脚封装工艺。
KA7500可以和TL494 BD494 BDL494 S494PA IR3M02 MB3670 MB3759 MST894C TL594 ULN8186 DBL494 ULS8194R IR9494 UPC494 UA494 TL494CN相互代换。

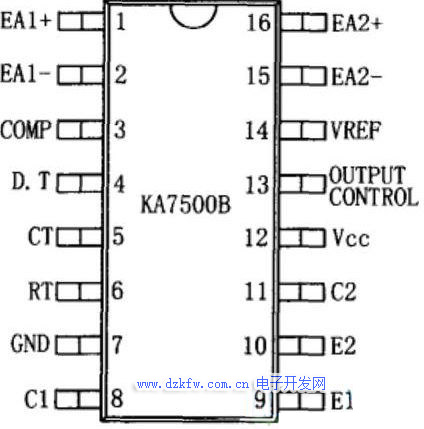

一、KA7500引脚功能
VCC:工作电压输入。
C1、C2:末级输出三极管集电极。
E1、E2:末级输出三极管发射极。
EA1+、EA1-:误差放大器1的同相和反相输出端。
EA2+、EA2-:误差放大器2的同相和反相输出端。
VREF:基准电压输出。
OUTPUT CONTROL:输出控制,接地为并联单端输出,接高电平为推挽输出。
COMP:误差放大器l和2的输出端,用来补偿电压反馈信号。
D.T:死区时间控制。
CT、RT: CT外接振荡电容,RT外接振荡电阻,为振荡频率控制端。
GND:接地。

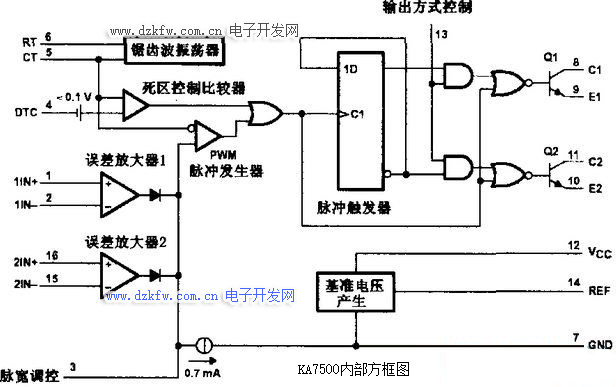

二、KA7500内部方框图
三、KA7500实测数据值
1、在三星750S显示器测得的数值
| 引脚 | 符号 | 引脚功能解释 | 640x480(V) | 1024x768(V) |
| 1 | NONINVINPUT1 | 误差比较放大器1的同相输入端 | 4.6 | 4.6 |
| 2 | INVINPUT1 | 误差比较放大器l的反相输入端 | 4.6 | 4.6 |
| 3 | PWMCOMPINPUT | 脉宽调制比较器输入端 | 2.5 | 1.7 |
| 4 | DEADTIMECONTROL | 死区时间控制端 | 0.1 | 0.2 |
| 5 | CT | 振荡器定时电容 | 1.3 | 1.0 |
| 6 | RT | 振荡器定时电阻 | 3.5 | 3.5 |
| 7 | GND | 接地端0 | 0 | 0 |
| 8 | C1 | PWM控制器1的驱动管集电极 | 12 | 12 |
| 9 | E1 | PWM控制器1的驱动管发射极 | 4.0 | 6.5 |
| 10 | E2 | PWM控制器2的驱动管发射极 | 4.0 | 6.5 |
| 11 | C2 | PWM控制器2的驱动管集电极 | 12 | 12 |
| 12 | VCC | 集成电路供电端 | 12 | 12 |
| 13 | OUTPUTCONTROL | 输出方式控制端 | 0 | 0 |
| 14 | VREF | 5V基准电压输出端 | 5 | 5 |
| 15 | INVINPUT2 | 误差比较放大器2的反相输入端 | 5.6 | 5.6 |
|  | NONINVINPUT2 | 误差比较放大器2的同相输入端 | 5.0 | 5.0 |

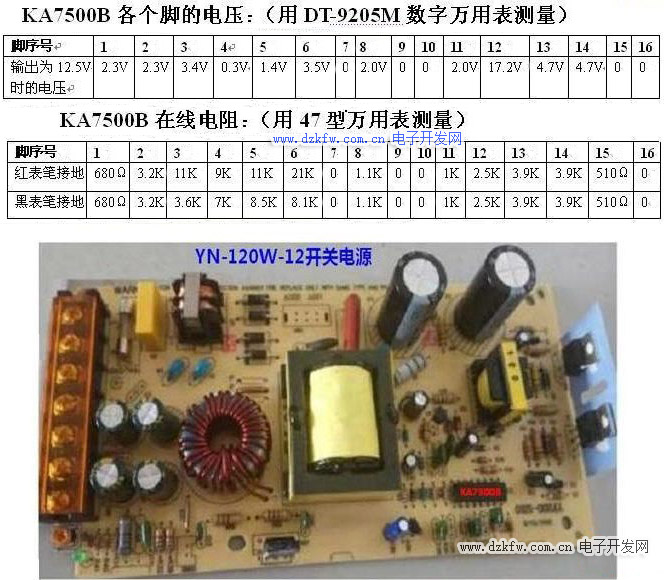

2、YN-120W-12开关电源板实测数据
四、KA7500典型应用电路

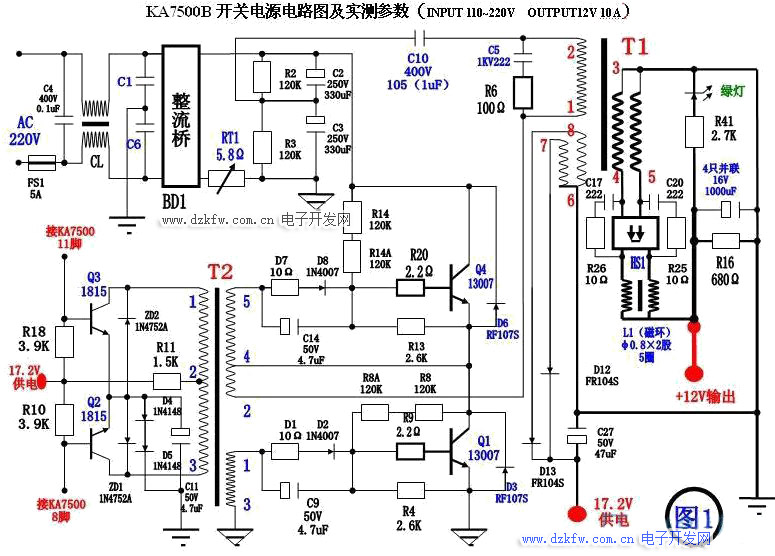

1、KA7500B开关电源电路图及实测参数

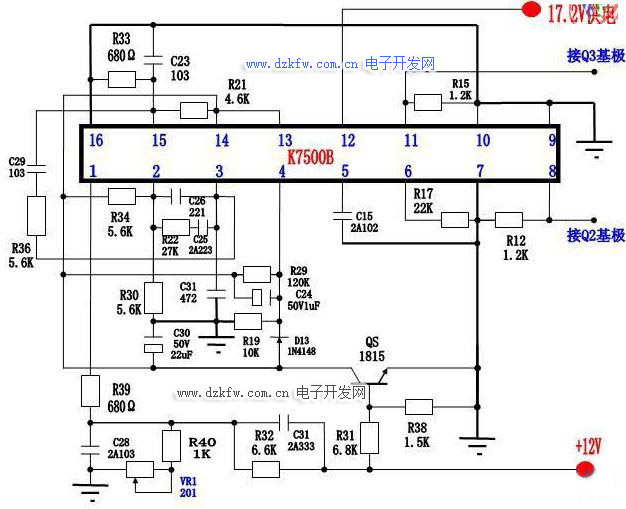

2、其他KA7500应用电路
