CD4011功能及真值表:

四2输入与非门CMOS芯片

逻辑表达式：Y = A.B

真值表

A=Y.B

X	Y	Q	动作
0	0	?	禁止
0	1	1	设定
1	0	0	重置
1	1	不变	无

(1)当X=0、Y=0时，将使两个NAND门之输出均为1，违反触发器之功用，故禁止使用。如真值表第一列。
(2)当X=0、Y=1时，由于X=1导致NAND-A的输出为”1”，使得NAND-B的两个输入均为”1”，因此NAND-B的输出为”0”，如真值表第二列。
(3)当X=1、Y=0时，由于Y=0导致NAND-B的输出为”1”，使得NAND-1的两个输入均为””1，因此NAND-A的输出为”0”，如真值表第三列。
(4)当X=1、Y=1时，因为一个””1不影响NAND门的输出，所以两个NAND门的输出均不改变状态，如真值表第四列。

CD4011引脚图及引脚功能:

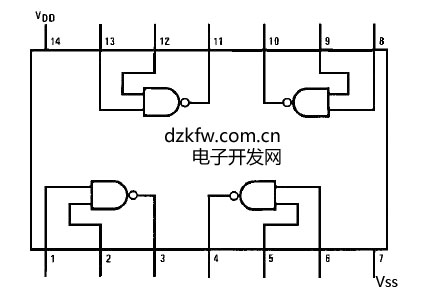

图1 CD4011引脚图

管脚功能：
1A 数据输入端
2A 数据输入端
3A 数据输入端
4A 数据输入端
1B 数据输入端
2B 数据输入端
3B 数据输入端
4B 数据输入端
VDD 电源正
VSS 地
1Y 数据输出端
2Y 数据输出端
3Y 数据输出端
4Y 数据输出端

CD4011内部结构框图:

图2 CD4011内部逻辑结构图

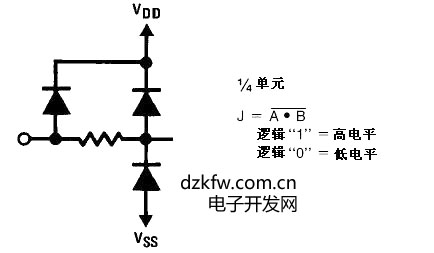

图3 CD4011内部保护网络

图4 CD4011逻辑图

CD4011电气特性:
VDD电压范围：－０.5V to 18Ｖ
功耗：双列普通封装 700mW
小型封装 500mW
工作温度范围：
CD4011BM -55℃ - +125℃
CD4011BC -40℃ - +85℃

Symbol 符号

Parameter 参数

Conditions 测试条件

典型

最大

单位

tPHL

Propagation Delay Time, High-to-Low Level 传播延迟时间，从高到低

VDD - 5V
VDD - 10V
VDD - 15V

120 50 35

250 100 70

ns

tPLH

Propagation Delay Time, Low-to-High Level 传播延迟时间，从低到高

VDD - 5V
VDD - 10V
VDD - 15V

110 50 35

250 100 70

ns

tTHL,tTLH

Transition Time 过渡期

VDD - 5V
VDD - 10V
VDD - 15V

90 50 40

200 100 80

ns

CIN

Average Input Capacitance 平均输入电容

Any Input

5

7.5

pF

CPD

Power Dissipation Capacity 功耗电容

Any Gate

14

　

pF

CD4011参数表

Symbol符号	Parameter 参数	Conditions 测试条件		-55℃		+25℃			+125℃		单位
Symbol符号	Parameter 参数	Conditions 测试条件		最小	最大	最小	典型	最大	最小	最大
IDD	Quiescent Device Current 静态电流	VDD=5V,VIN=VDD or VSS VDD=10V,VIN=VDD or VSS VDD=15V,VIN=VDD or VSS			0.25 0.50 1.0		0.004 0.005 0.006	0.25 0.50 1.0		7.5 15 30	μA
VOL	Low Level Output Voltage 输出低电平电压	VDD = 5V VDD = 10V VDD = 15V	l IOl<1μA		0.05 0.05 0.05			0.05 0.05 0.05		0.05 0.05 0.05	V
VOH	High Level Output Voltage 输出高电平电压	VDD = 5V VDD = 10V VDD = 15V	lIOl<1μA	4.95 9.95 14.95		4.95 9.95 14.95	5 10 15		4.95 9.95 14.95		V
VIL	Low Level Input Voltage 输入低电平电压	VDD = 5V, VO = 4.5V VDD = 10V, VO = 9.0V VDD =15V, VO = 13.5V			1.5 3.0 4.0		2 4 6	1.5 3.0 4.0		1.5 3.0 4.0	V
VIH	High Level Input Voltage 输入高电平电压	VDD = 5V, VO = 0.5V VDD = 10V, VO = 1.0V VDD = 15V, VO = 1.5V		3.5 7.0 11.0		3.5 7.0 11.0	3 6 9		3.5 7.0 11.0		V
IOL	Low Level Output Current 输出低电平电流	VDD = 5V, VO = 0.4V VDD = 10V,VO = 0.5V VDD = 15V,VO = 1.5V		0.64		0.51	0.88		0.36		mA
				1.6		1.3	2.25		0.9
				4.2		3.4	8.8		2.4
IOH	High Level Output Current 输出高电平电流	VDD = 5V, VO = 4.6V VDD = 10V, VO =9.5V VDD= 15V, VO =13.5V		-0.64		-0.51	-0.88		-0.36		mA
				-1.6		-1.3	-2.25		-0.9
				-4.2		-3.4	-8.8		-2.4
IIN	Input Current 输入电流	VDD = 15V, VIN = 0V VDD = 15V, VIN = 15V			-0.10		-10-5	-0.10		-1.0	μA
IIN	Input Current 输入电流	VDD = 15V, VIN = 0V VDD = 15V, VIN = 15V			0.10		10-5	0.10		1.0	μA
