程序实战：梯形图解析（从符号表到逻辑）

先明确符号表（规范命名是工业编程的好习惯，后续维护一目了然），再分网络拆解逻辑。

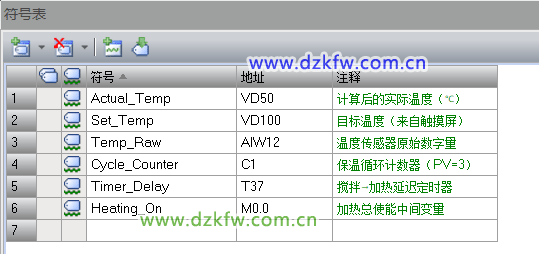

1. 符号表：给地址起 “别名”

2. 梯形图分网络解析

网络 1：搅拌电机启保停控制

• 逻辑：启动按钮（I0.0）按下后，搅拌电机（Q0.0）自锁运行；
• 停止条件：要么按停止按钮（I0.2），要么计数器 C1 计满 3 次（C1 常闭触点断开）。

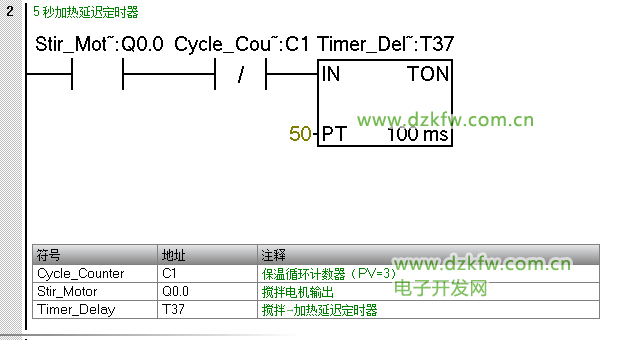

网络 2：5 秒加热延迟定时器

• 逻辑：搅拌电机启动（Q0.0 导通）且未完成 3 次循环（C1 常闭）时，定时器 T37 开始计时；
• 计时到（5 秒后）：T37 常开触点导通，允许后续加热逻辑。

网络 3：加热总使能（M0.0）

• 逻辑：只有满足 “搅拌运行（Q0.0）+ 延迟计时到（T37）+ 未完成循环（C1）” 三个条件，才允许加热（M0.0 导通）；
• 作用：避免加热逻辑在非预期状态下触发（比如搅拌没转就加热，物料会局部过热）。

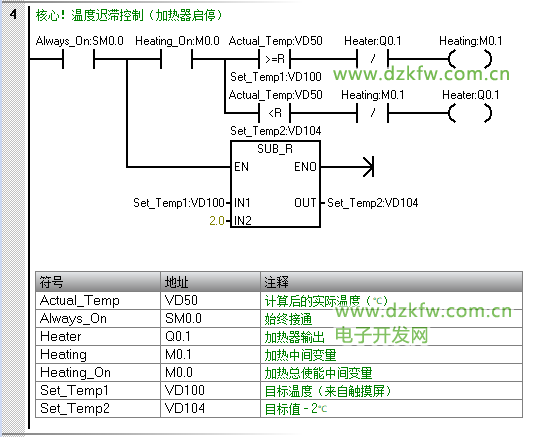

网络 4：核心！温度迟滞控制（加热器启停）

• 第一行（关加热）：加热使能（M0.0）+ 实际温度≥目标值 → 断开加热器；
• 第二行（开加热）：加热使能（M0.0）+ 实际温度＜目标值 - 2℃ + 加热器当前未开（Q0.1 常闭）→ 启动加热器；
• 关键：通过 “Q0.1 常闭触点” 确保 “开加热” 逻辑只在加热器关闭时触发，避免冲突。

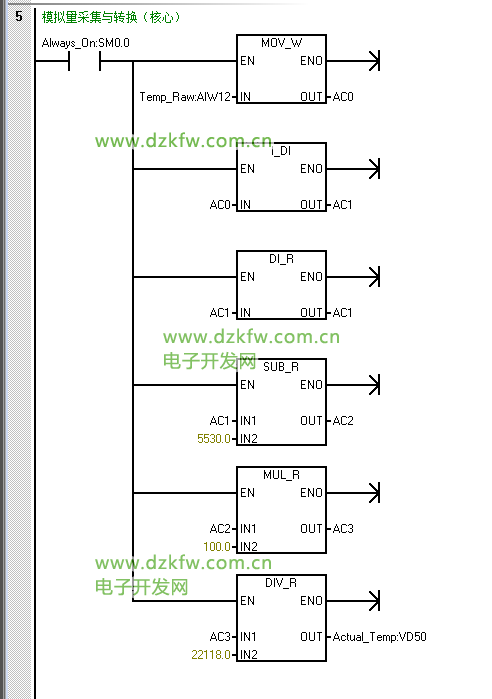

网络 5：核心！模拟量转换（AIW12 →℃）

• 触发条件：SM0.0（PLC 运行时常导通）→ 每个扫描周期都执行转换，确保温度实时更新；
• 注意：所有运算用 “实数指令（_R 后缀）”，避免整数运算导致的精度丢失（比如 79.5℃会被截断为 79℃）。

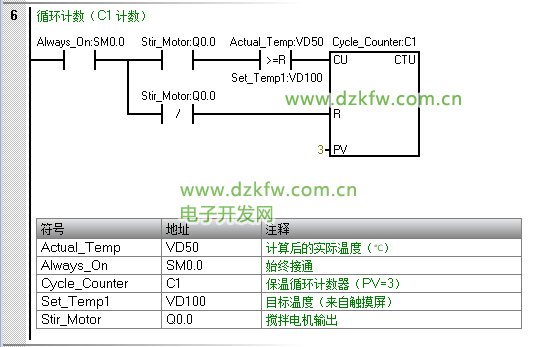

网络 6：循环计数（C1 计数）

• 逻辑：搅拌运行中（Q0.0 导通）+ 实际温度≥目标值 → 计数器 C1 加 1；
• 避免误计数：只有搅拌转的时候才计数，防止系统停机时误触发。

网络 7：完成指示灯

• 逻辑：计数器 C1 计满 3 次（C1 常开触点导通）→ 点亮完成指示灯，提示循环结束。

五、调试避坑：这些细节 90% 的初学者会踩

1. 模拟量接线抗干扰：温度传感器的 4-20mA 信号线必须用屏蔽线，屏蔽层单端接地（接 PLC 柜接地排），避免变频器、电机等强电设备的干扰导致温度值跳变；
2. 模拟量转换精度检查：用万用表测传感器输出电流（比如测 4mA 时，AIW12 应≈5530；20mA 时≈27648），若偏差大，需检查接线或传感器校准；
3. 定时器时基确认：S7-200 SMART 的定时器时基可改（1ms/10ms/100ms），本案例用 100ms 时基，PT=50 才是 5 秒；若误设为 10ms，PT=500 才对；
4. 回差区间调整：2℃是经验值，实际可根据加热器功率调整 —— 功率大的加热器，回差可设大一点（比如 3℃），避免温度超调；
5. 计数器复位：案例中未加复位按钮，实际项目中可加一个复位按钮（I0.3），在 C1 线圈并联 “R” 复位端，按下时重置计数。

六、案例拓展：不止于温度控制

这个案例的核心逻辑可以直接复用到底其他 “模拟量闭环控制” 场景：

• 液位控制：把温度传感器换成液位传感器（4-20mA 对应 0-5m），目标值换成目标液位，加热器换成水泵，就是一个 “液位自动补水系统”；
• 压力控制：传感器换压力变送器（4-20mA 对应 0-1MPa），加热器换泄压阀，实现 “压力超压泄压、低压保压”；
• 精度优化：若需要更高的温度精度（比如 ±0.5℃），可在本逻辑基础上加入PID 指令（S7-200 SMART 支持 PID 向导），替代手动迟滞控制。

总结

这个搅拌罐温度控制系统看似简单，却涵盖了工业 PLC 编程的 “半壁江山”—— 模拟量转换是 “感知世界” 的基础，定时器 / 计数器是 “时序与循环” 的核心，迟滞控制是 “设备保护与稳定” 的关键。建议大家结合 S7-200 SMART 仿真软件（如 TIA Portal+PLCSIM）动手练一遍，重点体会 “模拟量转换的每一步运算” 和 “迟滞逻辑的防频繁启停原理”，这比死记代码更有用。

如果在实操中遇到问题（比如模拟量转换后温度不准、计数器误计数），欢迎在评论区交流，我们一起拆解解决！
