本文以Protel 99Se提供的4 Port Serial Interface为例进行说明。
1．打开PCB图， 选择菜单File→Export，导出Protel的网络表，文件名简写为Serial.Net。

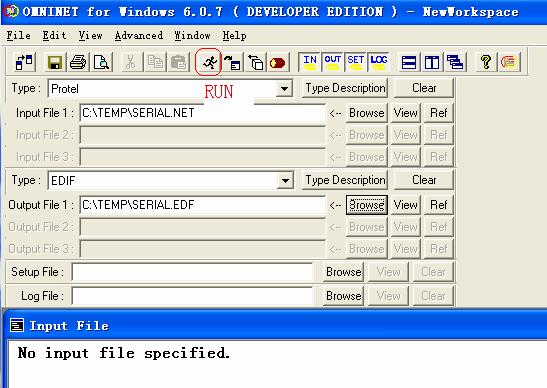

2．启动程序Omninet for Windows，输入文件类型(Type)选Protel，Input File 1里用Browse指定网络表文件的位置。
输出文件类型(Type)选EDIF。Output File 1指定输出文件的文件名和路径。
然后点击Run(跑动的小人)。

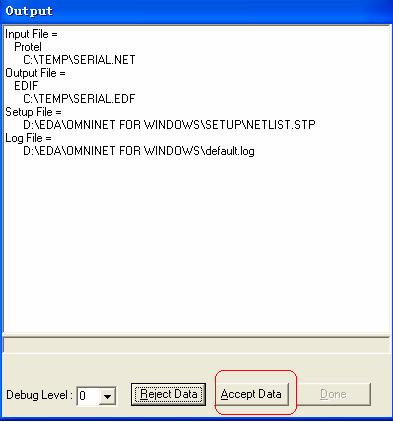

系统弹出一个输出窗口，点击Accept Data。完成后点击“确定”，再点击“Done”关闭输出窗口。退出Omninet for Windows。

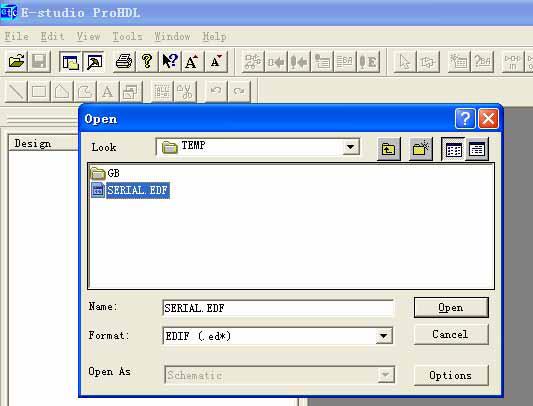

3．启动E-Studio软件，打开第2步生成的EDIF文件。

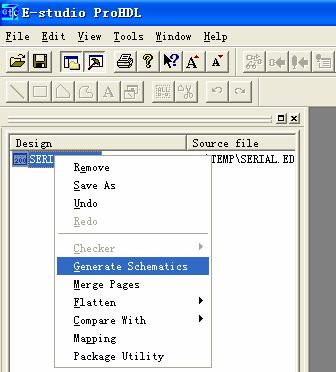

4．右键点击Serial.EDF文件，选择Generate Schamatics：

系统弹出窗口。

点击确定。
