普通三极管的原理图符号
三极管的常用封装主要有TO-18（普通三极管）、TO-220（大功率三极管）、TO-3（大功率达林顿管）和TO-92A（普通三极管）等，如图所示。
常用的三极管封装

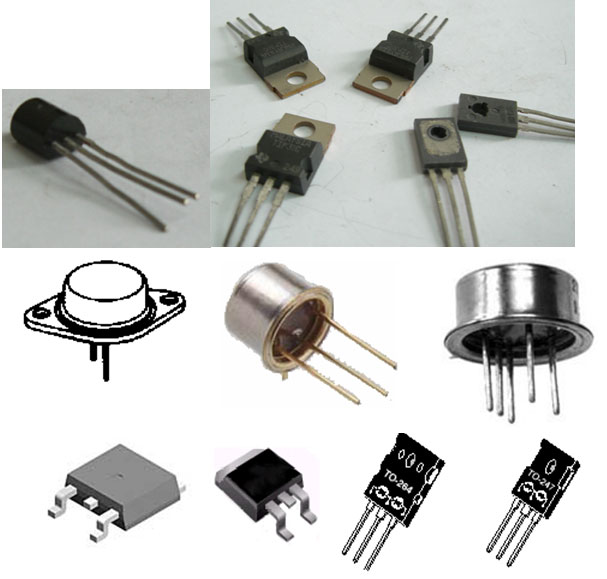

三极管的实物如图所示。
三极管的原理图符号和元器件封装
作者：佚名 文章来源：本站原创 点击数： 更新时间：2013-12-14

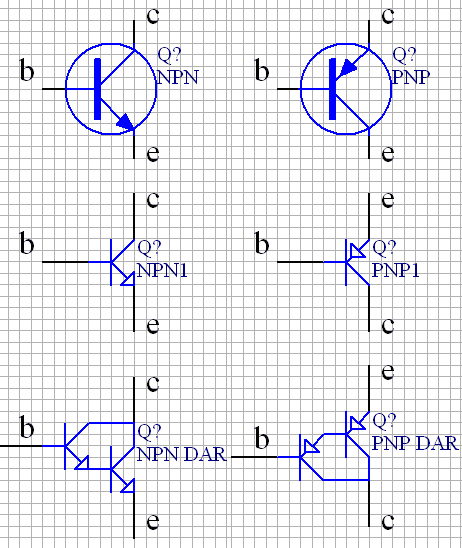

普通三极管可根据其构成的PN结的方向不同，分为NPN型和PNP型。这两种类型的晶体管外形完全相同，都包括3个引脚，即b（基极）、c（集电极）和e（发射极），但是其原理图符号却不一样，如图所示。三极管的原理图符号的常用名称有“NPN”、“NPN1” 和“PNP”、“PNP1”等。
普通三极管的原理图符号 在功率放大电路中，设计者为了实现在微小信号作为激励源时得到很大的增益，往往需要采用具有较大放大倍数的晶体管，达林顿复合管就是运用在这种场合的晶体管。普通的达林顿复合管是将两个晶体管集成在一个元器件封装里，有的复合管还同时集成了保护二极管和偏置电阻等。同普通三极管一样，达林顿复合管同样包括NPN型和PNP型，如图所示。

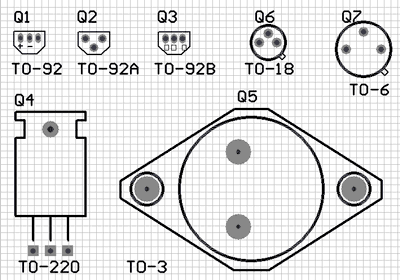

三极管的常用封装主要有TO-18（普通三极管）、TO-220（大功率三极管）、TO-3（大功率达林顿管）和TO-92A（普通三极管）等，如图所示。
常用的三极管封装
普通三极管的原理图符号
三极管的常用封装主要有TO-18（普通三极管）、TO-220（大功率三极管）、TO-3（大功率达林顿管）和TO-92A（普通三极管）等，如图所示。
常用的三极管封装
