PLC的PLS、PLF 指令

作者：佚名文章来源：本站原创点击数：更新时间：2018-08-09

PLC的PLS、PLF 指令

指令助记符、名称

指令助记符、名称	功能	程序步
PLS上升脉冲	上升沿微分输出	2
PLF下沿脉冲	下降沿微分输出	2

当使用M1536--M3071时，程序步加1

指令说明

使用PLF指令时，仅在驱动输入OFF后1个扫描周期内，软元件Y、M动作。
使用PLS指令时，仅在驱动输入ON后1个扫描周期内，软元件Y、M动作。

编程

0 LD X000

1 PLS M0 2步指令

3 LD M0

4 SET Y000

5 LD X001

6 PLF M1 2步指令

8 LD M1

9 RST Y000

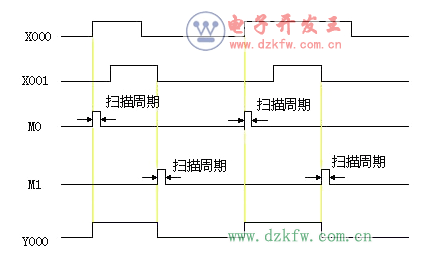

各元件的状态图：
