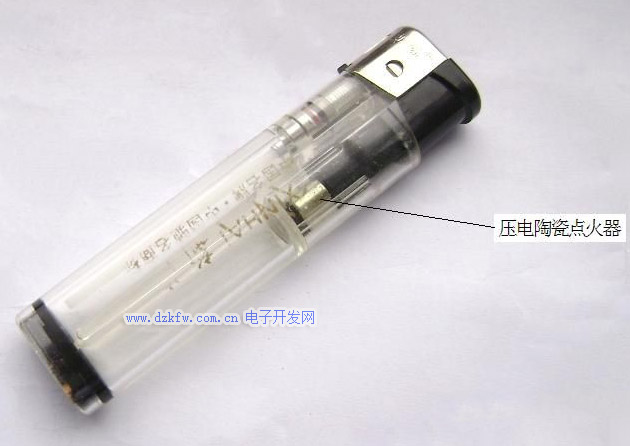

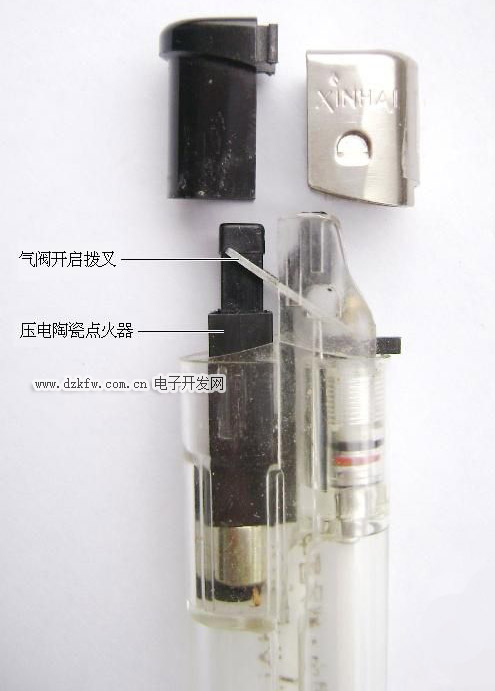

一次性打火机，人们太熟悉不过了，不多解释，看图：

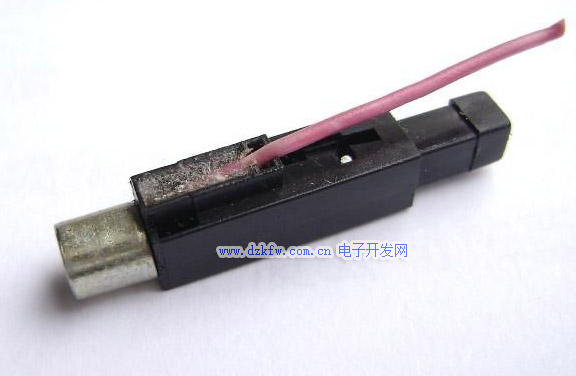

拆下的压电陶瓷点火器：

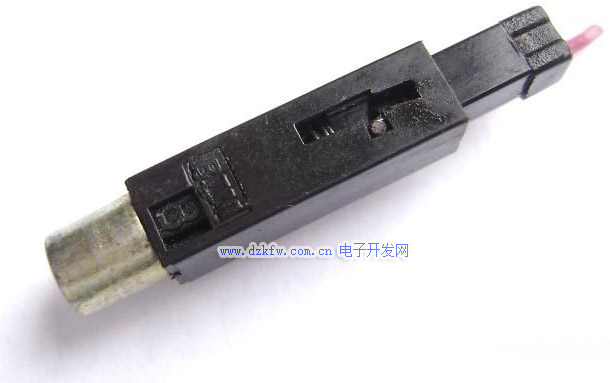

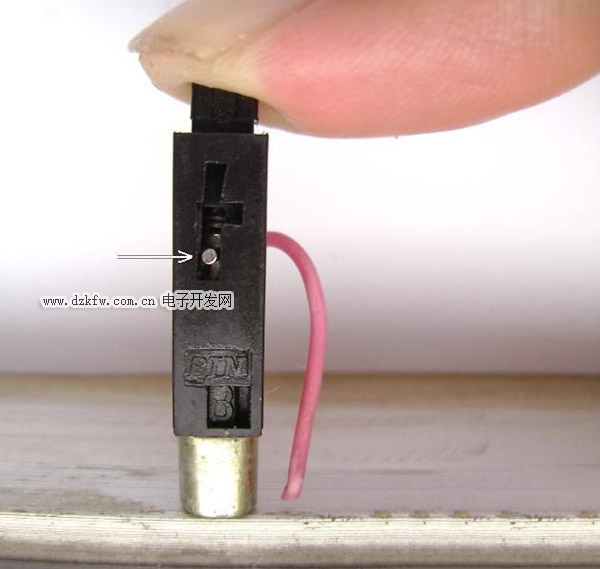

用力压缩前（打火前）， 叩击活动销在固定槽内 ：

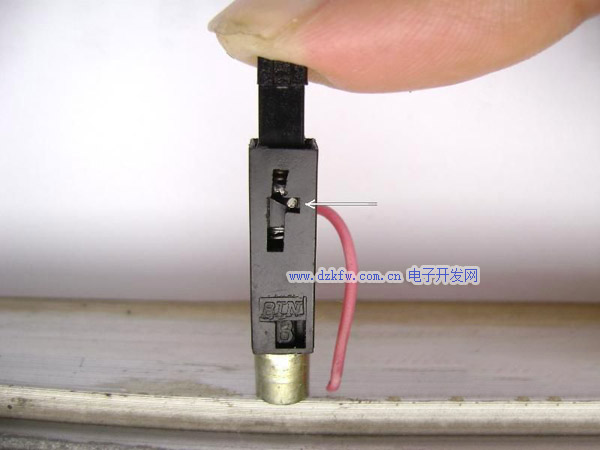

用力压缩后（打火后）， 叩击活动销离开固定槽，撞击到压电陶瓷的叩击触头（在内部） ：

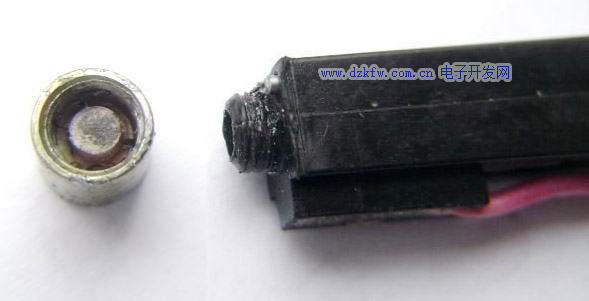

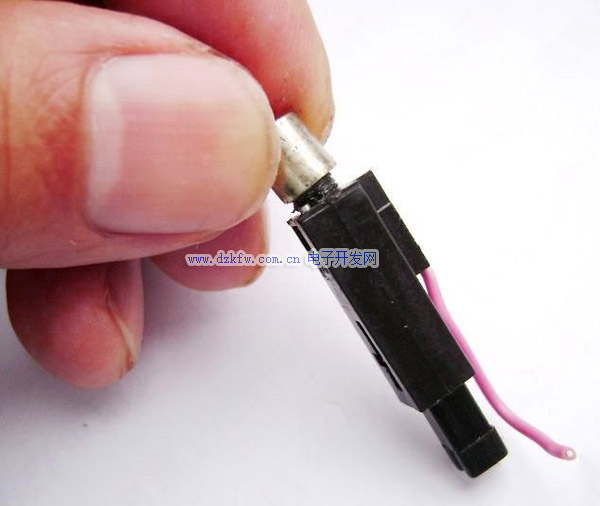

金属帽可以旋下：

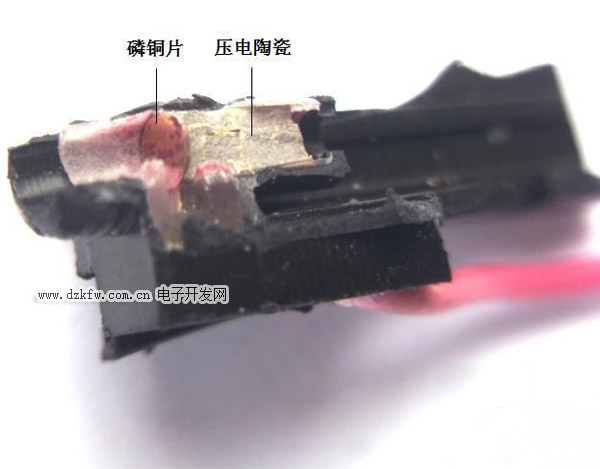

压电陶瓷体是用环氧树脂固定的，旋下时被折断了：

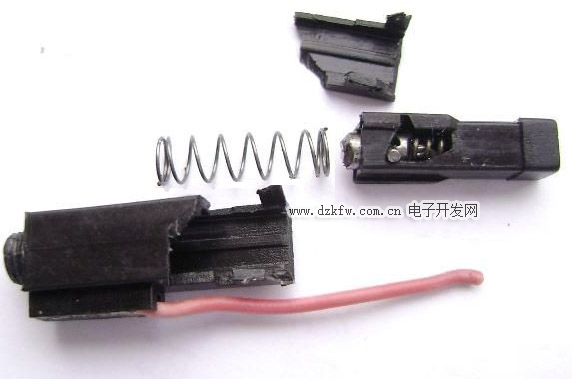

下图的弹簧，是 叩击活动销下弹簧，起 叩击 复位作用：

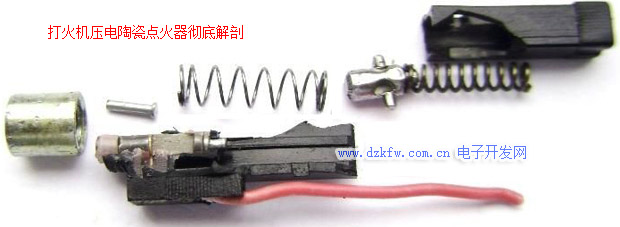

“全家福”零件：

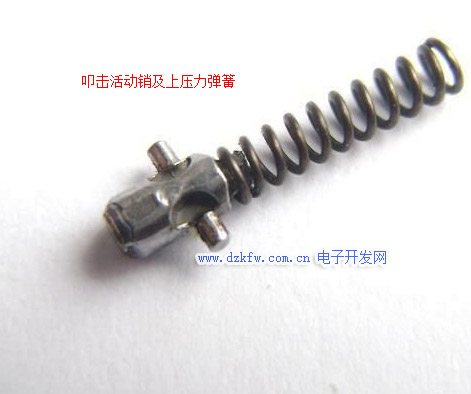

这是叩击活动销及上压力弹簧， 弹簧 较粗，叩击瞬间释放的弹力也很大：









其实压电陶瓷在烧成之后要置于强直流电场下进行极化处理，经过极化处理后的压电陶瓷会保留一定的宏观剩余极化强度，从而使陶瓷具有了一定的压电性质，简单说就是经过极化了的压电陶瓷片的两端会出现束缚电荷（在电极表面上吸附了一层来自外界的自由电荷）。

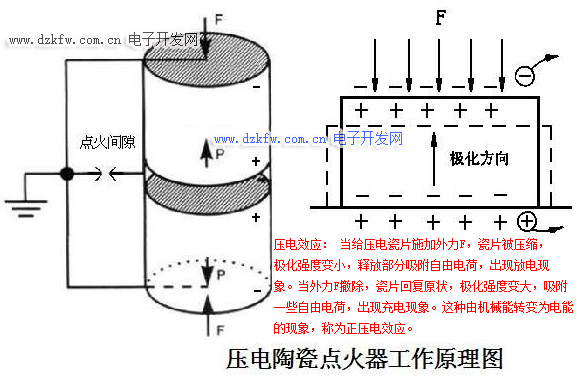

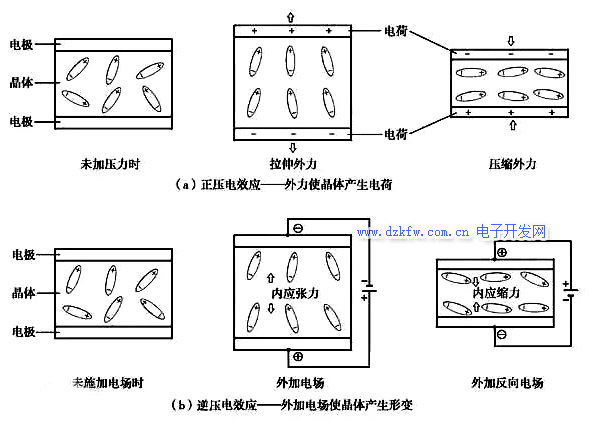

压电效应的再理解：
当给压电瓷片施加外力F，瓷片被压缩，极化强度变小，释放部分吸附自由电荷，出现放电现象。当外力F撤除，瓷片回复原状，极化强度变大，吸附一些自由电荷，出现充电现象。这种由机械能转变为电能的现象，称为正压电效应。



用不同规格的压电陶瓷，其产生的电场电位可达数千、上万伏特。
例如：F = 1000 N，L = 15 mm,  f  = 12 mm,
d33 = 265pCN-1 （压电应变常数）,  e 33T= 1500  e 0 （介电常数）, k33 = 0.7 （机电耦合系数）
T  U= 10.4 kV

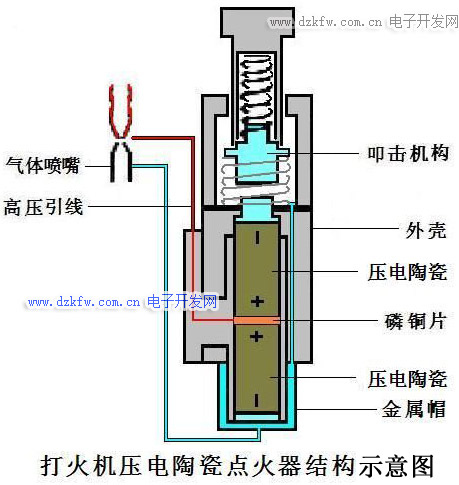

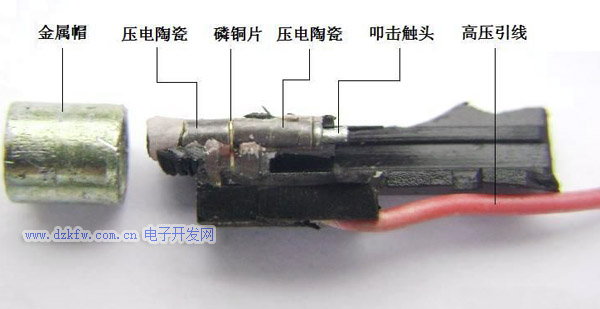

绘制打火机压电陶瓷点火器结构示意图如下，由两个圆柱型压电陶瓷体组成：

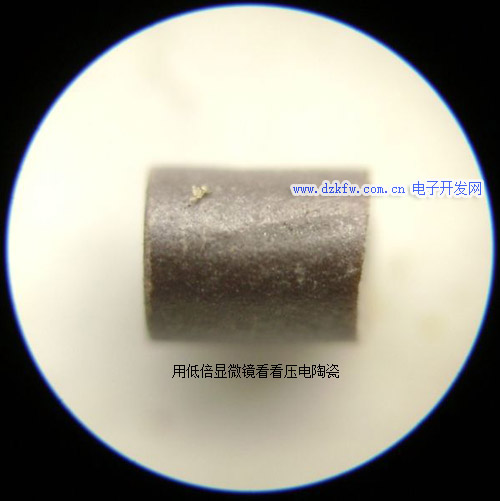

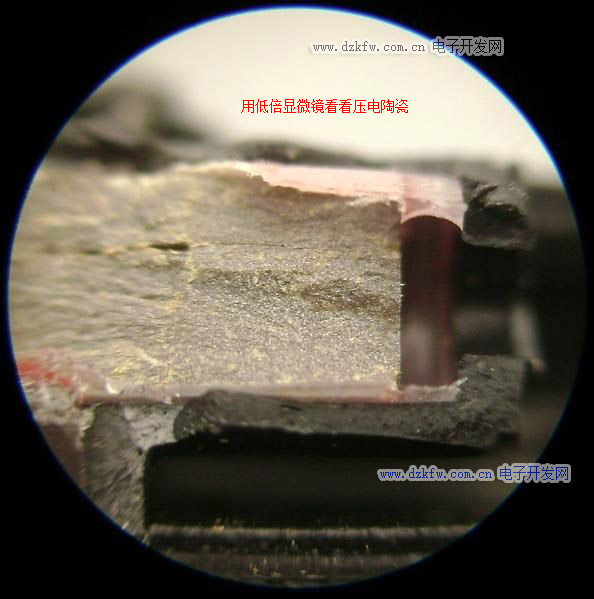

用低倍显微镜看看压电陶瓷：







压电陶瓷是多晶体，由小晶粒无规则镶嵌成， BSPT 压电陶瓷断面的SEM照片（网图）如下：


传完了，谢谢观看！

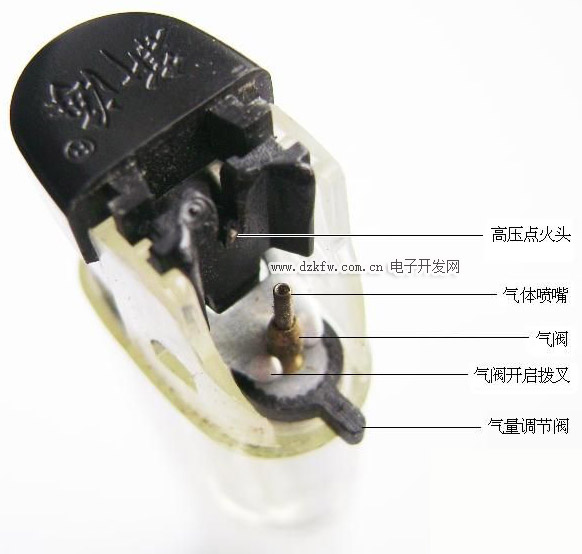

后补：许多坛友看了本文后，说没看见负极（金属帽）到气体喷嘴的引线。实际上负极（金属帽）接到点火器外壳，点火器外壳通过金属气阀拨叉接到铜气体喷嘴，点火器外壳相当于是一只高压小电容，叩击点火器后，气阀拨叉将气阀向上打开，点火头与气体喷嘴之间放电，将燃气点燃。
