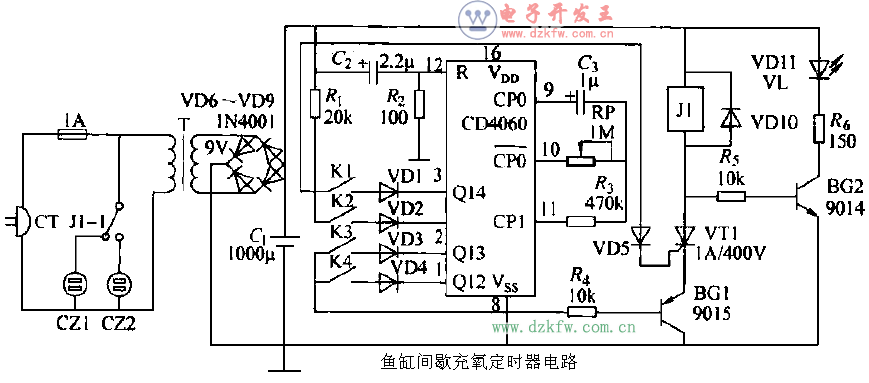

1)电路原理简介电路如图3-33所示。CMOS集成电路CD4060为14位二进制串行计数器，它自带
 振荡器，有14级计数级，但只有Q4～010、Q12—Q14共10个引出端，本制件仅选用了oi2～014三个
 引出端。


     接通电源，9V电源经G加至计数器清零端@脚，此时计数器清零并开始计数，没时钟频率为1Hz。
 计数器开关Kl、K2、K3、K4状态见表3-1中A项，当K2闭合，当Q13为高电平时，可控硅VT1触发
 导通，继电器吸台；当K4闭合，Q12为高电平时，BG1截止，继电器松开；当下一个计数脉冲到达Q12
 时，Q12、Q13又回到初始状态“O”。此过程循环使继电器开与吸合的时间之比为3:1。其他状态的定时
 时间比见表3-1。这样加上插座的切换就能得到多种不同的定时间歇比，配合RP的调节，对鱼缸充氧的各
 种要求都能满足。
     (2)元器件参数选择继电器选用9V小型继电器JRC-22F9V等，变压器选用小型、次级输出9V的
 电源变压器。其他元器件的选用如图3r33所示，无特殊要求。
     (3)鱼缸间歇充氧定时器电路如图3-33所示。
