简易定时器电路图,Simple Timer
关键字:定时电路图

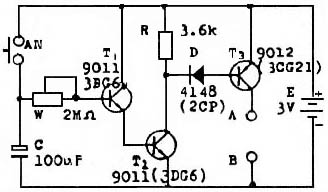

| 打开收音机,过了一段时间,会自动关掉。在许多生活和生产技术上,需要时间控制,这里向大家介绍一种电路简单、制作方便的简易定时器。图2-2-1是电路原理,图2-2-2为印刷电路板。 | |||||||||||||||||||||||||||||||||
|  |  | ||||||||||||||||||||||||||||||||
| 图 2-2-1 | 图 2-2-2 | ||||||||||||||||||||||||||||||||
|   认一认 | |||||||||||||||||||||||||||||||||
|
 | |||||||||||||||||||||||||||||||||
|   测一测 | |||||||||||||||||||||||||||||||||
|   1.测电阻(R)的值,见图2-2-3。万用表置Ω档×1K处,测得阻值约3.6KΩ。 | |||||||||||||||||||||||||||||||||
|    | |||||||||||||||||||||||||||||||||
| 图 2-2-3           图 2-2-4 | |||||||||||||||||||||||||||||||||
|   2.测可变电阻(W),见图2-2-4。测1、3端时,阻值约2MΩ(1MΩ=1000KΩ)。测1、2端或2、3端时,旋转动片时,阻值在0~2 MΩ之间变大或变小。 | |||||||||||||||||||||||||||||||||
|   3.测二极管见图2-2-5。正向电阻约几十Ω,反向电阻几百KΩ。黑表棒接二极管正极、红棒接二极管负极时测得正向电阻,表棒对调时测得反向电阻。 | |||||||||||||||||||||||||||||||||
|    | |||||||||||||||||||||||||||||||||
| 图 2-2-5           图 2-2-6 | |||||||||||||||||||||||||||||||||
|   4.测电解电容(C),见图2-2-6。刚接触测量时电阻值很小,然后指针逐渐向右偏转靠近右端回到原来位置附近。 | |||||||||||||||||||||||||||||||||

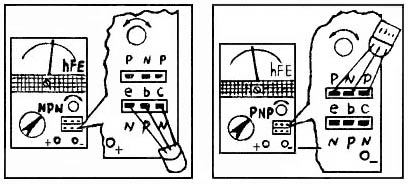

|   5.测量三极管(T1、T2、T3),见图2-2-7,T1、T2为NPN型,T3为PNP型,应选用各自量程,不能搞错。三极管的三根线(EBC)插入对应的三个小孔内,也不能搞错。 | |||||||||||||||||||||||||||||||||
|  | |||||||||||||||||||||||||||||||||
| 图 2-2-7 | |||||||||||||||||||||||||||||||||
|   试一试 |
|   根据图2-2-1,将各元件焊接在图2-2-2中的电路板上。 |
|   1.将各元件的引线刮净、上锡。www.dzkfw.com.cn 电子开发网 |
|   2.装电阻R可变电阻W。W的2端不能与1端或3端搞错。 |
|   3.装二极管D,装电解电容C。这两个元件的引线有正负极之分,不能焊错。 |
|   4.装T1、T2、T3。注意T1、T2型号都是NPN型,而T3为PNP型,它们之间不能互换使用。三极管的ebc三根引线也不能互换,焊接时一定要当心,不能搞错。 |
|   5.将焊接好的电路板反复检查,确认无误后接上3V电源,在电路板A、B处各引一根电线。两根电线应用不同颜色区分,不能用错。找一只手电筒中用的小灯泡,接在引出的电线上便可以试验了。按下按钮AN,小灯泡发光,过了一段时间,小灯泡自动熄灭。调节W,可改变灯泡点亮时间的长短。 |
|   6.取一个收音机(内装两节电池)。拿出机内原来的电池,电路板上的B点与收音机的负极相连接,A点与收音机的正极相连接,打开收音机的开关,掀下按钮AN,收音机能收听电台广播。过了一段时间,收音机自动关断。调节W,可改变定时的时间。 |
|   想一想 |
|   有一种器件叫继电器,电路符号是。主要由线圈和开关组成。当线圈中有电流通过时,它里面的开关便闭合或断开,能控制功率较大的用电设备。如果用继电器代替收音机,那么这个小制作还能用到哪些场合? |
