会员注册元件清单：
| 位号 | 名称 | 规格 | 数量 |
| R1、R2、R3、R5 | 电阻 | 100k | 4 |
| R4 | 电阻 | 4.7k | 1 |
| R6 | 电阻 | 22 | 1 |
| RP | 电位器 | 2k | 1 |
| C1 | 电解电容 | 4.7uF | 1 |
| C2、C3 | 电解电容 | 33uF | 2 |
| C4、C5 | 电解电容 | 1000uF | 2 |
| C6、C7 | 涤纶电容 | 104 | 2 |
| D1、D2 | 二极管 | 1N4007 | 2 |
| X1 | 排针 | 2P | 1 |
| X2、X3 | 接线座 | 2P | 2 |
| IC | 集成电路 | TDA2030 | 1 |
| 散热片含螺丁 | 1 | ||
| PCB板 | 1 |

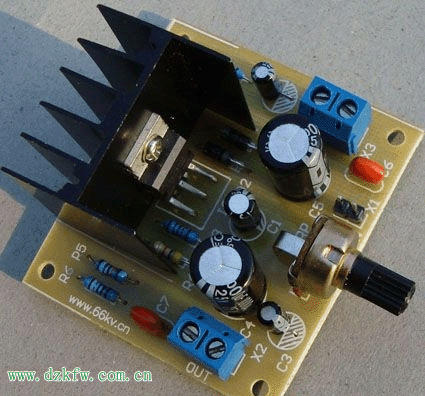

装好的成品板：

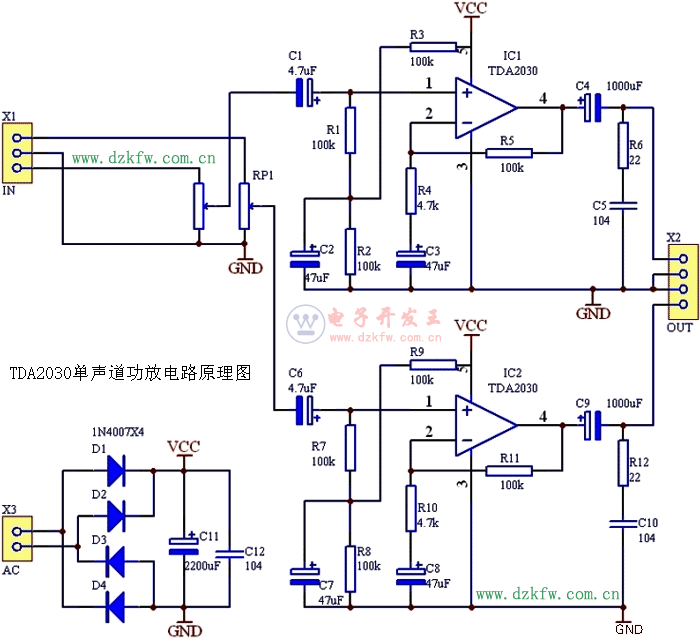

TDA2030单声道功放套件
作者：佚名 文章来源：本站原创 点击数： 更新时间：2017-11-26
Tags：TDA2030,单道,功放,电路图
