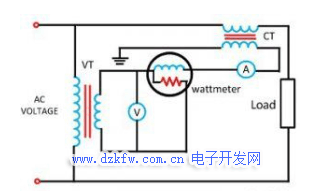

为了安全起见，电气仪表不直接连接到高压仪表或控制设备上。互感器如电压互感器（PT）和电流互感器（CT）用于将电气仪器连接到测量仪器，这些互感器将电压和电流从高值降低到常规仪器可以测量的低值。

电流和电压互感器的结构相似，因为它们的初级和次级绕组中都有磁路。但他们的工作方式不同，电压和电流互感器之间也有一些差异。

电流互感器和电压互感器之间的主要区别之一是电流互感器将电流的高值转换为低值，而电位或电压互感器将电压的高值转换为低电压，下面就二者的详细区别进行简单的介绍。

电流互感器的定义

电流互感器是一种用于将相对于地电位较高值的电流转换为较低值的装置，它与交流仪器一起使用，用于测量高值电流。 电流互感器-Current transformer，缩写为CT。

电流互感器线路电流太大，直接测量非常困难。因此，使用电流互感器将电流的高值降低为易于仪器测量的分数值。

电流互感器的初级直接连接到要测量其值的线路，电流互感器的次级连接到电流表或仪表，该电流表或仪表测量关于分数的线路值。

电压互感器的定义

电压互感器是一种用于将电压从较高值转换为较低值的互感器，Potential Transformer的缩写PT代表电压互感器。 PT将高电压按比例转换成低电压，比如100V，PT一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电位转换器电压互感器的初级端与线路相连，用于测量线路电压。电压互感器将电压的高值降低为电压表或仪表可以轻松测量的小值。

电流互感器和电压互感器的比较

以下是电流互感器和电压互感器的参数简单比较，可以很直观的看到二者的区别：

比较	电流互感器	电压互感器
定义	将电流从高值转换为低值	将电压从高值转换为低值
电路符号
核心部分	通常由硅钢层压而成	它由在低通量密度下运行的优质钢制成
初级绕组	承载要测量的电流	承载要测量的电压
二次绕组	连接到仪器的电流绕组	连接到仪表或仪器
连接方式	与仪器串联	与仪器并联
初级电路	转弯次数少	有大量的转弯
次级电路	匝数多，不能开路	匝数少，可以开路
范围	5A或1A	110v
转化率	高	低
负载	不依赖次级负载	取决于次级负载
输入	恒流	恒压
全线电流	初级绕组包含全线电流。	初级绕组包含全线电压。
类型	两种类型（缠绕和闭芯）	两种类型（电磁和电容电压）
阻抗	低	高
应用	测量电流和功率，监控电网运行，用于操作保护继电器	测量、电源、操作保护继电器

电流互感器和电压互感器之间的区别差异

从上面的比较可以很容易知道电流互感器和电压互感器之间的主要区别差异：

1. 电流互感器将电流的高值转换为低值，方便仪表测量，而电压互感器将电压的高值转换为低值。
2. 电流互感器的初级绕组与待测电流的输电线路串联，而电压互感器与线路并联。
3. 电流互感器的铁芯由不锈钢叠片构成，电压互感器的铁芯由在低磁通密度下运行的高运行铁芯组成。
4. 电流互感器的初级绕组承载要测量的电流，而电压互感器的初级绕组承载电压。
5. 电流互感器的初级绕组匝数较少，而电压互感器的初级绕组匝数较多。
6. 电流互感器次级匝数较多，在使用时不能开路。电压互感器的次级绕组匝数较少，在使用过程中可能会开路。
7. 电流互感器测量电流的正常范围为5A或1A，而电压互感器二次绕组的标准电压最高可达110V。
8. 电流互感器的变比始终保持较高，而电压互感器的变比始终较低。注意：电流互感器和电压互感器的变比定义为额定一次电压与二次额定电压之比
9. 电流互感器的输入是恒流，而电压互感器的输入是恒压。
10. 电流互感器的初级绕组不依赖于变压器次级绕组的负担；它取决于初级绕组中的电流，而电压互感器的初级取决于次级绕组的负载。注意：负载是变压器的次级负载。
11. 电流互感器的初级绕组直接连接到要测量其电流的全线电流，而在电压互感器中，全线电压直接连接到初级端子。
12. 与次级绕组相比，变压器初级绕组的阻抗非常低，而在电压互感器中，初级绕组的阻抗很高。注意：阻抗是当电压施加在电路上时电路提供的电流的对立面。
13. 电流互感器主要用于测量仪表或仪器不能方便测量的电流大小，而电压互感器用于测量电流的高压。

总结

电流互感器主要用于继电保护方案，因为它将初级电流的高幅度降低到适合继电器操作的值。电流互感器还提供对电源电路高压的绝缘，从而保护设备和人员免受高压影响。

总之，电压互感器和电流互感器用于将电气仪器连接到测量仪器，主要将电压和电流从高值降低到常规仪器可以测量的低值。虽然工作原理基本都差不多，但二者之间的区别还是比较大的，因此务必要掌握这些知识。
