一、常用的电工工具

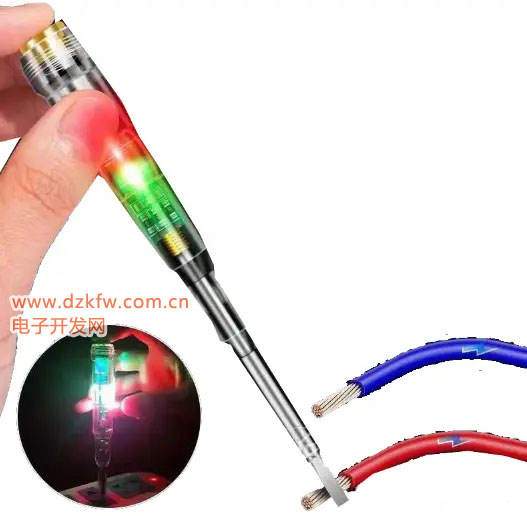

1 、验电笔

维修电工使用的低压验电笔又称测电笔 ( 简称电笔 ) 。电笔有钢笔式和螺钉旋具式两它们由氖管、电阻、弹簧和笔身等组成。验电笔使用时将笔尖触及被测物体，以手指触及笔尾的金属体，使氖管小窗背光朝自以便于观察。如氖灯发亮则说明设备带电，灯愈亮则电压愈高，灯愈暗则电压愈低。

2 、钢丝钳

钢丝钳包括钳头和钳柄及钳柄绝缘柄套。钢丝钳的功能：钳口用来弯绞或钳夹导线线头，齿口用来固紧或起松螺母，刀口用来剪切导线或剖线绝缘层，铡口用来剪切电线芯线和钢丝等较硬金属线。

3 、尖嘴钳

尖嘴钳有钳头和钳柄及钳柄上耐压为 500 v 的绝缘套等部分，尖嘴钳的功能：尖嘴头部细长成圆锥形，接近端部的钳口上有一段棱形齿纹，由于它的头部尖而长，因而适应在较窄小的工作环境中夹持轻巧的工件或线材，或剪切弯曲细导线。

4 、螺钉旋具（螺丝刀）

螺钉旋具是用来旋动头部带一字形或十字形槽的螺钉的手用工具。

5 、剥线钳

剥线钳是电工专用的剥离导线头部的一段表面绝缘层的工具。使用时切口大小应略大于导线芯线直径，否则会切断芯线。它的特点是使用方便，剥离绝缘层不伤线芯。

二、照明电路安装工艺要求

1) 布局：根据电路图，确定各器件安装位置，要求符合要求，布局合理，结构紧凑控制方便，美观大方。

2) 固定器件：将选择好的器件和开关底盒固定在板上，排列各个器件时必须整齐。固定的时候，先对角固定，再两边固定。要求可靠，稳固。

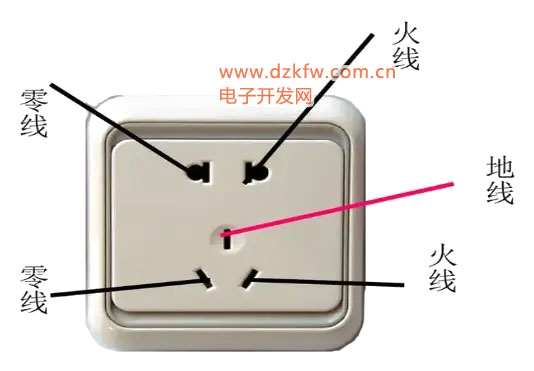

3) 布线：先处理好导线，将导线拉直，消除弯、折；从上至下，由左到右，先串联后并联；布线要横平竖直，转弯成直角，少交叉，多根线并拢平行走．在走线的时候必须注意“左零右火”的原则 ( 即左边接零线，右边接火线 ) 。

4) 接线：接头牢固，无露铜、反圈、压胶，绝缘性能好，外型美观。红色线接电源火线 (L) ，黑色线接零线 (N) ，黄绿双色线专作地线 (PE) ；火线过开关，零线一般不进照明开关底盒。

三、照明电路安装常见故障及排除

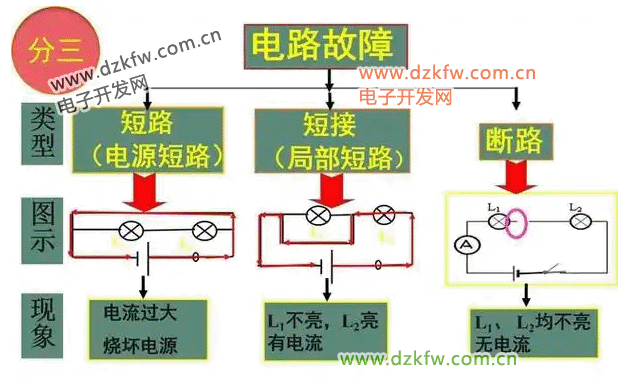

照明电路的常见故障主要有断路、短路和漏电三种。

1 、断路

产生断路的原因主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

2 、短路

造成短路的原因大致有以下几种：

(1) 用电器具接线不好，以致接头碰在一起。

(2) 灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口

(3) 导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

3 、漏电与断路的查找方法

漏电与短路的查找方法主要通过电路测试和设备检测进行区分，以下是具体方法：

 ★漏电检测方法：

1. ‌验电笔测试‌
   断电后用验电笔触碰电器金属外壳，若氖泡发光则可能存在漏电。 ‌

2. ‌万用表电阻档测试‌
   断电后，将万用表电阻档（如兆欧档）一端接火线/零线，另一端接电器金属外壳。若电阻值低于1兆欧（潮湿环境要求更高），则存在漏电。 ‌

3. ‌支路排查法‌
   依次闭合分开关，若某支路合闸时漏电开关跳闸，则该支路存在漏电。

4. ‌带电检测法（慎用）‌
   使用万用表交流电压档（如50V档）测试电器外壳与地之间的电压，若高于30V则可能漏电。

 ★短路检测方法：

• ‌钳形电流表检测‌
  夹住火线和零线，若读数不为零则存在短路。 ‌‌

• ‌万用表蜂鸣档测试‌
  断电后将万用表调至蜂鸣档，一端接火线，另一端接零线或地线，若蜂鸣则短路。 ‌‌

• ‌电阻档测试‌
  用万用表电阻档测量火线与零线间的电阻值，若阻值异常低（如几千欧以下）可能短路。 ‌

• ‌电流表监测法‌
  总闸接电流表，若电流表指针异常摆动且断开零线后仍存在电流，则火线与地短路。 ‌‌
