MM430变频器的外部接线,MM430变频器接线图

作者:佚名    文章来源:网络整理    点击数:    更新时间:2025/2/18

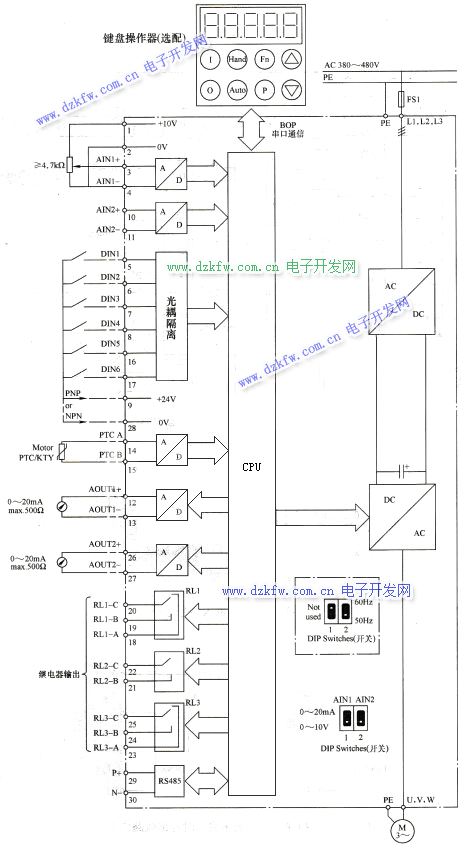

  图1-12所示为MM430变频器的外部接线图,它与MM440变频器具有很大的相似性。    其外部接线主要包括:    1)模拟量输入A/D;    2)模拟量输出D/A;    3)开关量输入;    4)开关量输出。
MM430变频器的外部接线

MM430变频器的外部接线,MM430变频器接线图

  图1-12    MM430变频器的外部接线

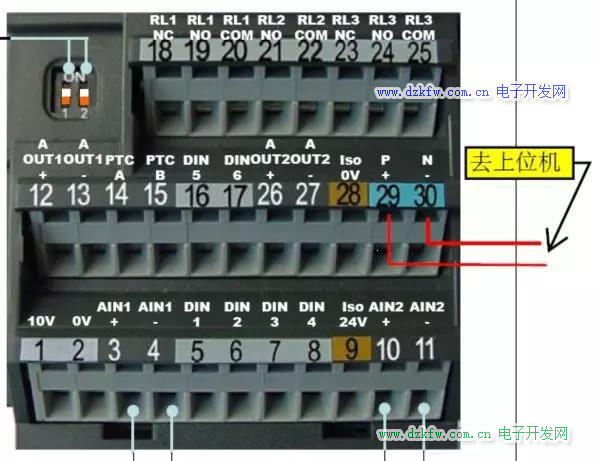

下图为I/O板上485口的端子位,端子29是P+,端子30是N-

MM430变频器I/O板接线端子定义





变频器在上电后,I/O板的29端子和30端子对2端子应该测量出电压,一个2.8V左右,另一个2V左右。如果电压异常,那就直接送修,没有继续检测的必要了,如果上面测量基本正常,就可以继续检测。

西门子USS通信协议支持多电机控制,最多可控制32台电机,为了正确识别所要控制的变频器,协议规定每个变频器要设定一个唯一的不重复的地址,同时还要在变频器设置一些和通信有关的参数,具体如下:

P700 =5 [命令源,决定哪种方式控制变频器,选5是用USS方式控制变频器]

P1000=5 [给定源,控制数据的来源选择方式,选5是用USS方式选择]

P2010=6 [USS通信的波特率,选6对应的是9600波特

P2011=11 [被控制变频器的地址,选11对应本变频器的唯一控制地址]
