西门子PLC实现用红、黄、绿三个信号灯显示三台电动机的运行情况

作者：佚名文章来源：本站原创点击数：更新时间：2019-01-26

　　西门子plc实现用红、黄、绿三个信号灯显示三台电动机的运行情况，要求：
　　⑴ 当无电动机运行时红灯亮。
　　⑵ 当1台电动机运行时黄灯亮。
　　⑶ 当2台及以上电动机运行时绿灯亮。
　　控制方案设计

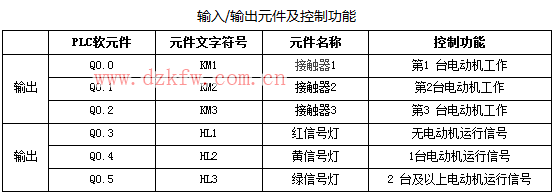

　　1．输入/输出元件及控制功能

　　2．电路设计

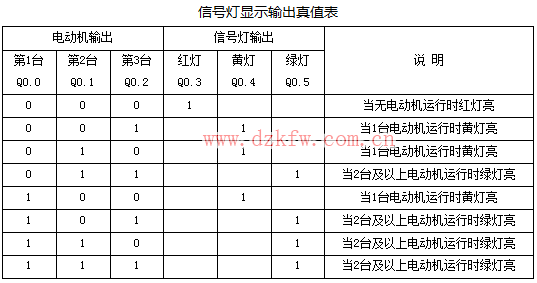

　　根据控制要求列出真值表

　　根据真值表写出逻辑表达式：
　　

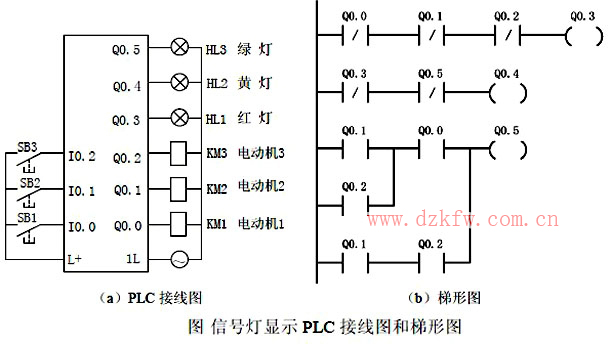

　　根据逻辑表达式画出梯形图和PLC 接线图：

Tags：西门子plc,电动机的运行情况

责任编辑：admin
