具体控制方案设计如下:
1.输入/输出元件及控制功能
输入/输出元件及控制功能
|
 | PLC软元件 | 元件文字符号 | 元件名称 | 控制功能 |
| 输入 | I0.0 | SB1 | 按钮1 | 控制灯 |
| I0.1 | SB2 | 按钮2 | 控制灯 | |
| I0.2 | SB3 | 按钮3 | 控制灯 | |
| I0.3 | SB4 | 按钮4 | 控制灯 | |
| 输出 | Q0.0 | EL1 | 灯1 | 照明 |
| Q0.1 | EL2 | 灯2 | 照明 | |
| Q0.2 | EL3 | 灯3 | 照明 | |
| Q0.3 | EL4 | 灯4 | 照明 |

 2.电路设计

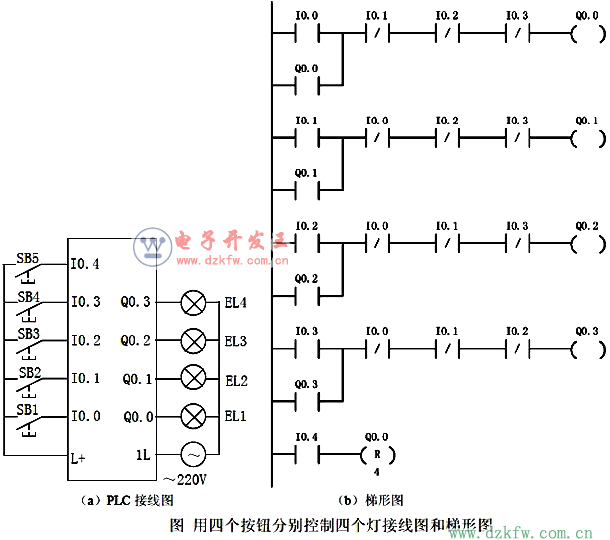

  用四个按钮分别控制四个灯的接线图和梯形图,如下图所示。
  3.控制原理
  如上图(b)梯形图所示,例如:
  ● 当按下按钮SB1 时,梯形图中的I0.0 常开接点闭合,输出线圈Q0.0 得电自锁,EL1 灯亮。I0.0 常闭接点断开,其他输出线圈失电。
  ● 如再按下按钮SB2,梯形图中的I0.1 常闭接点断开,Q0.0 线圈失电,I0.1 常开接点闭合,输出线圈Q0.1 得电自锁,EL2 灯亮。
  ● 按下按钮SB5,I0.4 接点闭合,Q0.0~Q0.3 全部复位,灯全灭。
