一、 实验目的
用PLC构成水塔水位自动控制系统。
二、实验内容
当水池水位低于水池低水位界(S4为ON表示),阀Y打开进水(Y为ON)定时器开始定时,4秒后,如果S4还不为OFF,那么阀Y指示灯闪烁,表示阀Y没有进水,出现故障,S3为ON后,阀Y关闭(Y为OFF)。当S4为OFF时,且水塔水位低于水塔低水位界时S2为ON,电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

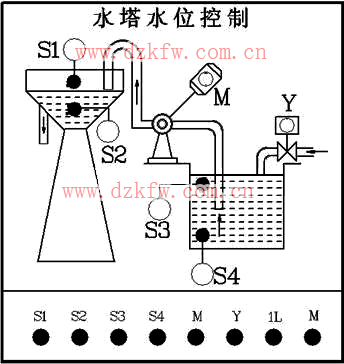

三、水塔水位控制的实验面板图:图6-8-1所示
上图下框中的S1、S2、S3、S4分别接主机的输入点I0.0、I0.1、I0.2、I0.3,M、Y分别接主机的输出点Q0.0、Q0.1。
四、编制梯形图并写出实验程序
参考程序
表6-8-1所示
| 步序 | 指 令 | 步序 | 指 令 |
| 0 | LD T37 | 13 | LD T39 |
| 1 | TON T38, +5 产生1S脉冲 | 14 | A T38 |
| 2 | LD T38 | 15 | LD I0.3 水池低水位 |
| 3 | TON T37, +5 延时0.5S | 16 | AN T39 |
| 4 | LD I0.3 | 17 | OLD |
| 5 | AN I0.2 | 18 | O T40 |
| 6 | TON T39, +40 延时4S | 19 | AN I0.2 水池上水位 |
| 7 | LD T39 | 20 | = Q0.1 电磁阀Y |
| 8 | AN I0.3 | 21 | LD I0.1 水塔低水位 |
| 9 | TON T40, +1 延时0.1S | 22 | O Q0.0 |
| 10 | LD T39 | 23 | AN I0.0 水塔上水位 |
| 11 | AN I0.3 | 24 | AN I0.3 |
| 12 | TON T40, +1 | 25 | = Q0.0 电机M |

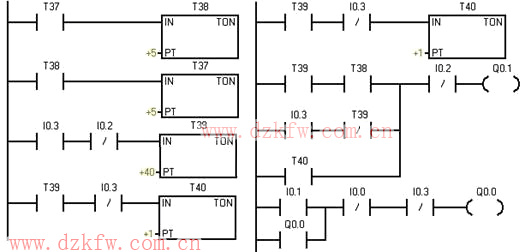

参考梯形图如下所示:
图6-8-2
五、实验设备
1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台
2、安装了STEP7-Micro/WIN32编程软件的计算机一台
3、PC/PPI编程电缆一根
4、锁紧导线若干
