什么是NTC热敏电阻？

NTC热敏电阻是以Negative Temperature Coefficient的首字母缩写命名的热敏电阻。通常，“热敏电阻”一词指代的就是NTC热敏电阻。1833年，当时正在研究硫化银半导体的迈克尔·法拉第将其发现，塞缪尔·鲁本于20世纪30年代实现其商业化。

NTC 热敏电阻确实是以锰 (Mn)、镍 (Ni)、钴 (Co) 等过渡金属氧化物为主的半导体陶瓷，但常含铜 (Cu)、铁 (Fe) 等其他成分。

• 核心成分：主要为 Mn、Ni、Co 的氧化物，常添加 Cu、Fe、Zn 等以调控电性能；
• 材料结构：经混合、成型、高温烧结（1200~1500℃）形成尖晶石型等晶体结构的氧化物半导体陶瓷；
• 特性定义：电阻值随温度升高而指数下降（负温度系数），非单纯由元素种类决定，更依赖配方与工艺 。


它在我们的生活中很常见。由于阻值随温度的升高而降低的特性，它不仅被用作温度计、空调中的温度感应装置，抑或是智能手机、热水壶及熨斗中的温度控制装置，还被用于电源设备中的电流控制。近年来，随着车辆电动化程度的提高，热敏电阻也越来越多地被用于车载产品。



工作原理

通常，金属的阻值随着温度的升高而增加。这是由于，热加剧了晶格振动，自由电子的平均移动速度随之降低。

与之相对，半导体中自由电子和空穴由于热的传导而增加，该部分的比例大于速度减小的部分的比例，故电阻值减小。

此外，由于半导体内能带间隙的存在，当被外部加热时，价带中的电子移动到导带上并进行导电。也就是说，电阻值会随着温度的升高而降低。

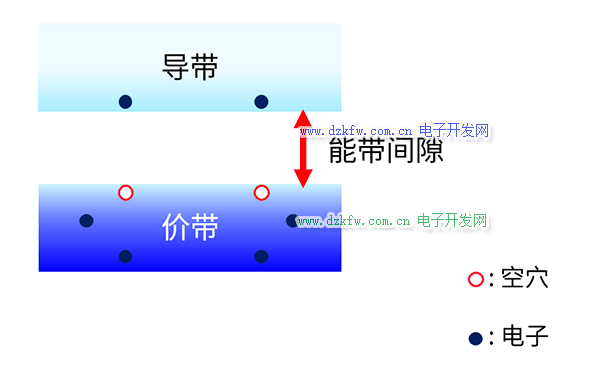

图1 : 半导体的导电性

封装结构

1. 贴片式NTC

市场上贴片式NTC电阻主流的结构有三种：块状陶瓷结构、多层陶瓷积层结构以及陶瓷厚膜结构。

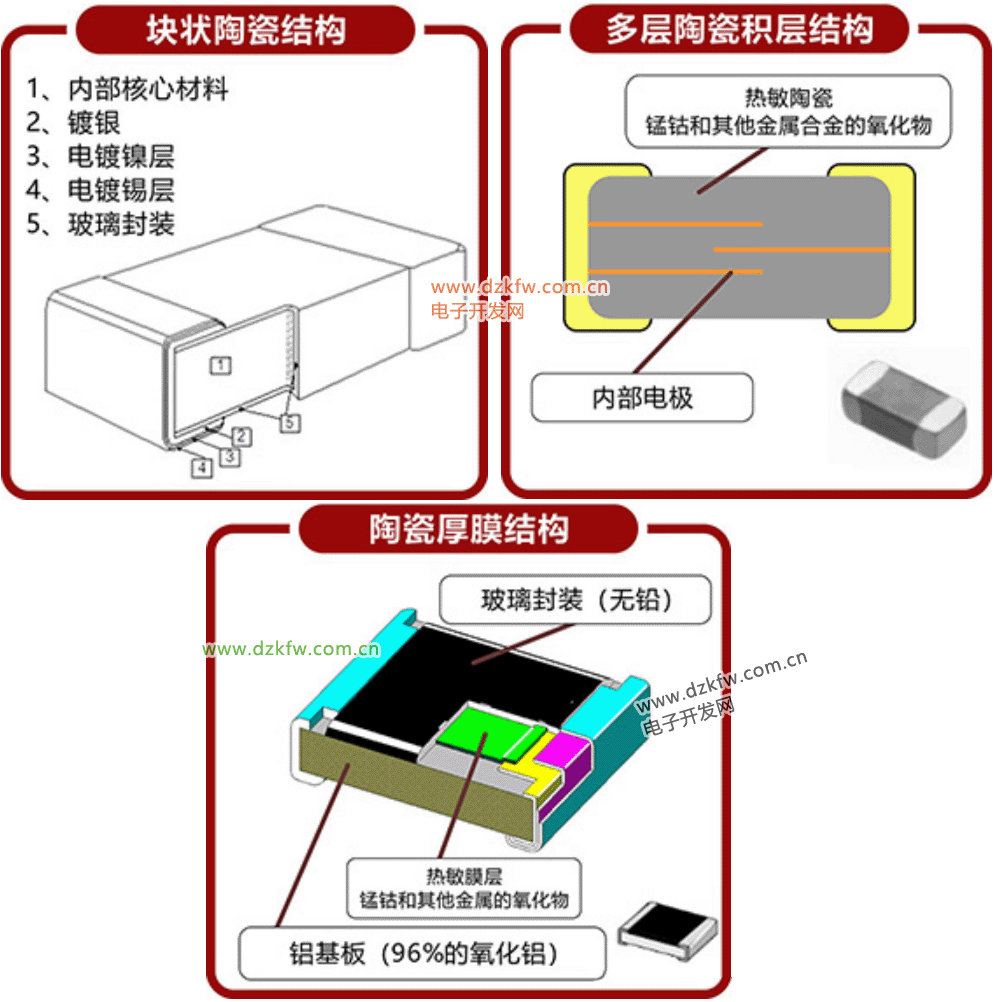

图2 贴片式NTC主要结构类型

2. 插件型NTC

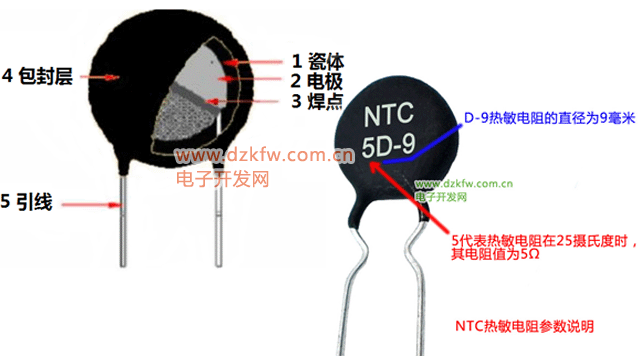

图3 插件式NTC结构,NTC热敏电阻符号解读

用途

重点场景专属选型要点
1、浪涌电流抑制场景（功率型NTC）‌
阻值范围：根据回路峰值电压和允许浪涌电流计算，常规AC220V输入场景选1Ω~150Ω，典型值20Ω。
最大稳态电流：需满足实际工作电流的1.5倍以上，高温环境下需按降额曲线修正。
焦耳能量：NTC最大允许承受的电容储能，需大于电路中滤波电容的总储能，预留30%容差裕量。
热时间常数：频繁开关场景需选τ<45s的型号，保证快速冷却恢复高阻状态。


2、温度补偿场景‌
匹配精度：B值精度需与被补偿元件的温漂特性严格对应，避免补偿过度或不足。
自热控制：选择小耗散系数型号，限制测量电流在1mA以内，避免自热引入额外误差。
封装适配：优先选0603等小体积贴片封装，直接贴装在被补偿元件附近。/

3、过温保护场景‌
响应速度：热时间常数≤15s，可快速捕捉温度突变触发保护动作。
工作温度范围：需覆盖保护阈值的1.5倍以上，工业场景建议选-40℃~+150℃及以上规格。
可靠性：通过UL、IEC 60730相关安全认证，年阻值漂移≤0.1℃，避免保护误触发或失效。

NTC热敏电阻随温度变化，电阻值会产生3～5%/°C的变化。它经常作为一般的温度传感器用于电子设备中。

例，智能手机。
在使用智能手机时，您是否有过这样的经验，“手机怎么变热了这样的经历么？”
可以说薄且高功能的智能手机就是一台小型电脑。但由于手机没有安装电脑的散热风扇等，因此机身会变热。所以，对热很敏感的精细元件可能会有损坏的危险。

这里就应用到NTC热敏电阻！
运用NTC热敏电阻测量智能手机内部的温度，再使用这一温度信息对温度进行多种控制。
