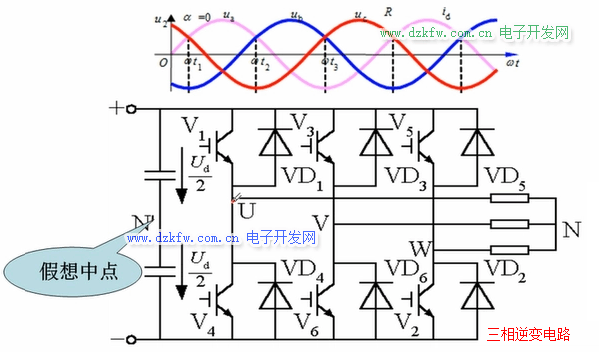

如上图所示电路直流侧我们增加一个假想中点N'。三相逆变电路的工作方式为180度导电方式：

• 每个桥臂导电角度为120度；

• 同一个半桥上下两个桥臂交通导电，各相导电角度依次相差120度；

• 在任意瞬间有3个桥臂同时导通，每次变换都在相同相上下两个桥臂之间进行，因此也被称为纵向电流。

按照顺序控制开关原件就可以得到输出幅值为输入电压的一半，三相输出的波形相同，只输相位依次差120度。这样就可以得到三相的交流电源。

在电路通断控制中，为防止同一相上两个开关器件同时导通引起直流侧电源短路，必须先断后通，即保留死区时间。
