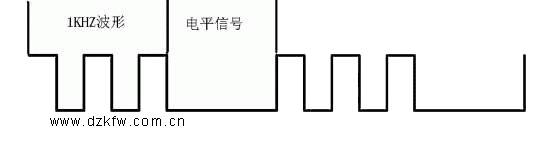

上述波形信号如何用单片机来产生呢?
由于要产生上面的信号,我们把上面的信号分成两部分,一部分为1KHZ方波,占用时间为0.2秒;另一部分为电平,也是占用0.2秒;因此,我们利用单片机的定时/计数器T0作为定时,可以定时0.2秒;同时,也要用单片机产生1KHZ的方波,对于1KHZ的方波信号周期为1ms,高电平占用0.5ms,低电平占用0.5ms,因此也采用定时器T0来完成0.5ms的定时;最后,可以选定定时/计数器T0的定时时间为0.5ms,而要定时0.2秒则是0.5ms的400倍,也就是说以0.5ms定时400次就达到0.2秒的定时时间了。

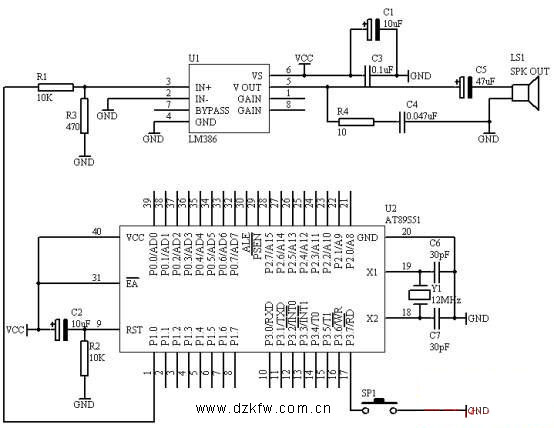

电路原理图

汇编源程序
T02SA EQU 30H
T02SB EQU 31H
FLAG BIT 00H
   ORG 00H
   LJMP START
   ORG 0BH
   LJMP INT_T0
START: MOV T02SA,#00H
   MOV T02SB,#00H
   CLR FLAG
   MOV TMOD,#01H
   MOV TH0,#(65536-500) / 256
   MOV TL0,#(65536-500) MOD 256
   SETB TR0
   SETB ET0
   SETB EA
   SJMP $
INT_T0:
   MOV TH0,#(65536-500) / 256
   MOV TL0,#(65536-500) MOD 256
   INC T02SA
   MOV A,T02SA
   CJNE A,#100,NEXT
   INC T02SB
   MOV A,T02SB
   CJNE A,#04H,NEXT
   MOV T02SA,#00H
   MOV T02SB,#00H
   CPL FLAG
NEXT: JB FLAG,DONE
   CPL P1.0
DONE: RETI
   END
C语言源程序
#include <AT89X51.H>
unsigned int t02s;
unsigned char t05ms;
bit flag;

void main(void)
{
  TMOD=0x01;
  TH0=(65536-500)/256;
  TL0=(65536-500)%256;
  TR0=1;
  ET0=1;
  EA=1;
  while(1);
}

void t0(void) interrupt 1 using 0
{
  TH0=(65536-500)/256;
  TL0=(65536-500)%256;
  t02s++;
  if(t02s==400)
    {
      t02s=0;
      flag=~flag;
    }
  if(flag==0)
    {
      P1_0=~P1_0;
    }
}
