| 引脚 编号 | SD模式 |         SPI模式 | ||||
| 名称 | 类型 | 描述 | 名称 | 类型 | 描述 | |
| 1 | CD/DAT3 | IO或PP | 卡检测/ 数据线3 | #CS | I | 片选 |
| 2 | CMD | PP | 命令/ 回应 | DI | I | 数据输入 |
| 3 | VSS1 | S | 电源地 | VSS | S | 电源地 |
| 4 | VDD | S | 电源 | VDD | S | 电源 |
| 5 | CLK | I | 时钟 | SCLK | I | 时钟 |
| 6 | VSS2 | S | 电源地 | VSS2 | S | 电源地 |
| 7 | DAT0 | IO或PP | 数据线0 | DO | O或PP | 数据输出 |
| 8 | DAT1 | IO或PP | 数据线1 | RSV |  |  |
| 9 | DAT2 | IO或PP | 数据线2 | RSV |  |  |
注:S:电源供给 I:输入 O:采用推拉驱动的输出
PP:采用推拉驱动的输入输出

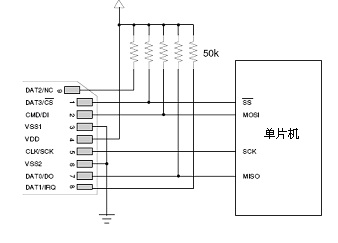

SD卡SPI模式下与单片机的连接图:


    SD卡支持两种总线方式:SD方式与SPI方式。其中SD方式采用6线制,使用CLK、CMD、DAT0~DAT3进行数据通信。而SPI方式采用4线制,使用CS、CLK、DataIn、DataOut进行数据通信。SD方式时的数据传输速度与SPI方式要快,采用单片机对SD卡进行读写时一般都采用SPI模式。采用不同的初始化方式可以使SD卡工作于SD方式或SPI方式。这里只对其SPI方式进行介绍。
(2) SPI方式驱动SD卡的方法
     SD卡的SPI通信接口使其可以通过SPI通道进行数据读写。从应用的角度来看,采用SPI接口的好处在于,很多单片机内部自带SPI控制器,不光给开发上带来方便,同时也见降低了开发成本。然而,它也有不好的地方,如失去了SD卡的性能优势,要解决这一问题,就要用SD方式,因为它提供更大的总线数据带宽。SPI接口的选用是在上电初始时向其写入第一个命令时进行的。以下介绍SD卡的驱动方法,只实现简单的扇区读写。
1) 命令与数据传输
1. 命令传输

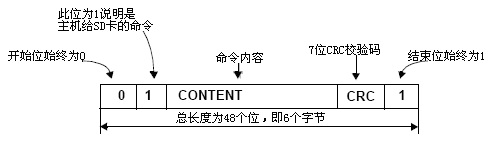

SD卡自身有完备的命令系统,以实现各项操作。命令格式如下:

      命令的传输过程采用发送应答机制,过程如下:

    每一个命令都有自己命令应答格式。在SPI模式中定义了三种应答格式,如下表所示:
| 字节 | 位 | 含义 |
| 1 | 7 | 开始位,始终为0 |
| 6 | 参数错误 | |
| 5 | 地址错误 | |
| 4 | 擦除序列错误 | |
| 3 | CRC错误 | |
| 2 | 非法命令 | |
| 1 | 擦除复位 | |
| 0 | 闲置状态 |
| 字节 | 位 | 含义 |
| 1 | 7 | 开始位,始终为0 |
| 6 | 参数错误 | |
| 5 | 地址错误 | |
| 4 | 擦除序列错误 | |
| 3 | CRC错误 | |
| 2 | 非法命令 | |
| 1 | 擦除复位 | |
| 0 | 闲置状态 | |
| 2 | 7 | 溢出,CSD覆盖 |
| 6 | 擦除参数 | |
| 5 | 写保护非法 | |
| 4 | 卡ECC失败 | |
| 3 | 卡控制器错误 | |
| 2 | 未知错误 | |
| 1 | 写保护擦除跳过,锁/解锁失败 | |
| 0 | 锁卡 |
| 字节 | 位 | 含义 |
| 1 | 7 | 开始位,始终为0 |
| 6 | 参数错误 | |
| 5 | 地址错误 | |
| 4 | 擦除序列错误 | |
| 3 | CRC错误 | |
| 2 | 非法命令 | |
| 1 | 擦除复位 | |
| 0 | 闲置状态 | |
| 2~5 | 全部 | 操作条件寄存器,高位在前 |
写命令的例程:
//-----------------------------------------------------------------------------------------------
  向SD卡中写入命令,并返回回应的第二个字节
//-----------------------------------------------------------------------------------------------
unsigned char Write_Command_SD(unsigned char *CMD)
{
   unsigned char tmp;
   unsigned char retry=0;
   unsigned char i;
   //禁止SD卡片选
   SPI_CS=1;
   //发送8个时钟信号
   Write_Byte_SD(0xFF);
   //使能SD卡片选
   SPI_CS=0;
   //向SD卡发送6字节命令
   for (i=0;i<0x06;i++)
   {
      Write_Byte_SD(*CMD++);
   }

   //获得16位的回应
   Read_Byte_SD(); //read the first byte,ignore it.
   do
   {  //读取后8位
      tmp = Read_Byte_SD();
      retry++;
   }
   while((tmp==0xff)&&(retry<100));
   return(tmp);
}
2) 初始化
SD卡的初始化是非常重要的,只有进行了正确的初始化,才能进行后面的各项操作。在初始化过程中,SPI的时钟不能太快,否则会造初始化失败。在初始化成功后,应尽量提高SPI的速率。在刚开始要先发送至少74个时钟信号,这是必须的。在很多读者的实验中,很多是因为疏忽了这一点,而使初始化不成功。随后就是写入两个命令CMD0与CMD1,使SD卡进入SPI模式

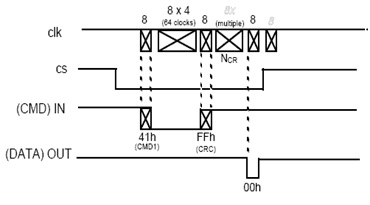

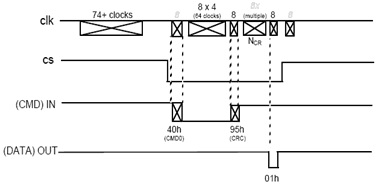

           初始化时序图:



           初始化例程:
//--------------------------------------------------------------------------
    初始化SD卡到SPI模式
//--------------------------------------------------------------------------
unsigned char SD_Init()
{
   unsigned char retry,temp;
   unsigned char i;
   unsigned char CMD[] = {0x40,0x00,0x00,0x00,0x00,0x95};
   SD_Port_Init(); //初始化驱动端口

   Init_Flag=1; //将初始化标志置1
   for (i=0;i<0x0f;i++)
   {
      Write_Byte_SD(0xff); //发送至少74个时钟信号
   }

   //向SD卡发送CMD0
   retry=0;
   do
   { //为了能够成功写入CMD0,在这里写200次
     temp=Write_Command_SD(CMD);
     retry++;
     if(retry==200)
     { //超过200次
       return(INIT_CMD0_ERROR);//CMD0 Error!
     }
   }
   while(temp!=1);  //回应01h,停止写入

   //发送CMD1到SD卡
   CMD[0] = 0x41; //CMD1
   CMD[5] = 0xFF;
   retry=0;
   do
   { //为了能成功写入CMD1,写100次
     temp=Write_Command_SD(CMD);
     retry++;
     if(retry==100)
     { //超过100次
       return(INIT_CMD1_ERROR);//CMD1 Error!
     }
   }
   while(temp!=0);//回应00h停止写入

   Init_Flag=0; //初始化完毕,初始化标志清零

   SPI_CS=1;  //片选无效
   return(0); //初始化成功
}
