测试环境：Win10、博图V16、组态王7.5SP5、1214DCDCDC

省略了一些步骤，有不懂的可以看下之前的

PLC做如下配置

PLC IP：192.168.2.10

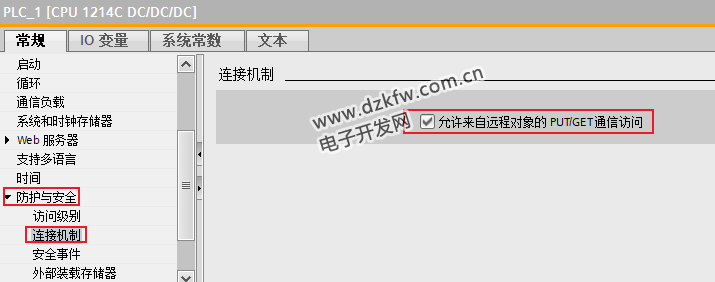

勾选允许来自远程对象的PUT/GET通讯访问

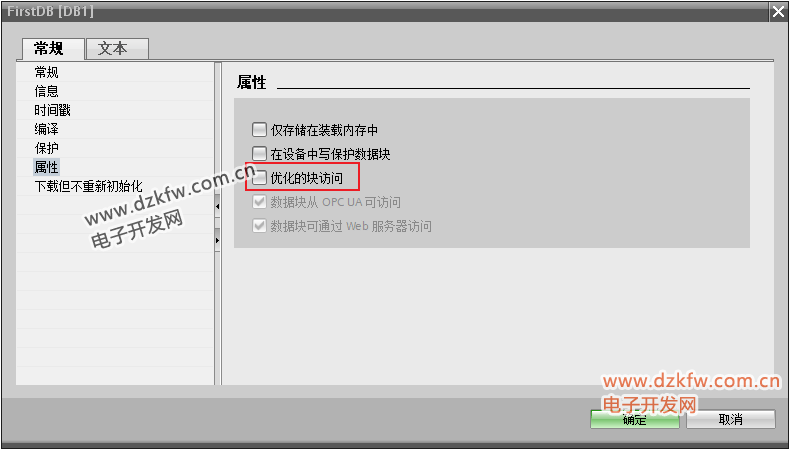

取消优化块的访问



1-组态王端驱动配置

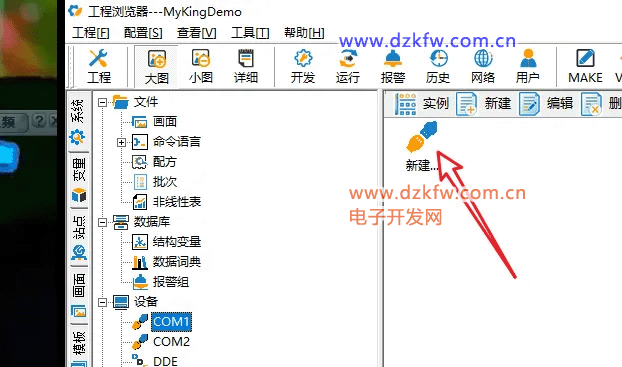

点击新建

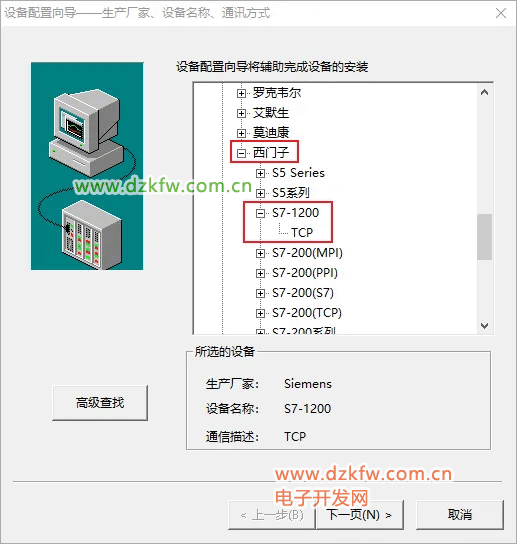

选择西门子-->S7-1200-->TCP，下一页



输入自定义的驱动名称，下一页

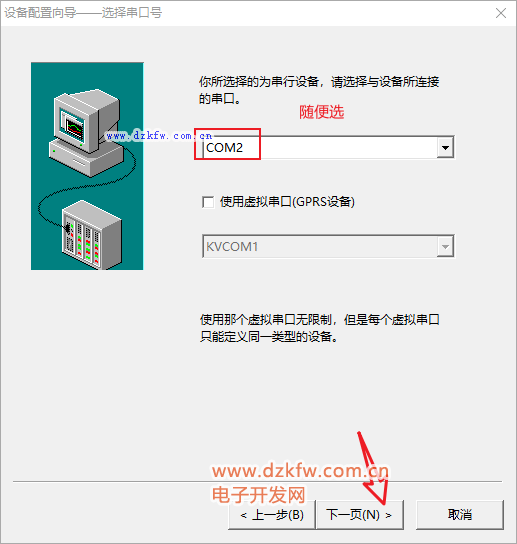

串口号随便选，下一页

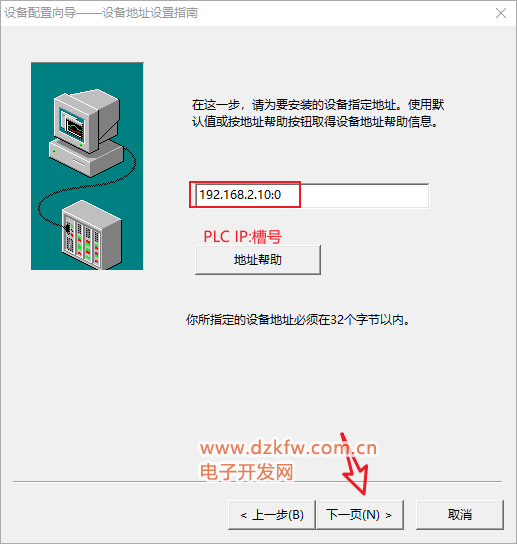

地址格式：PLC IP:槽号

1200PLC槽号默认为0，下一页

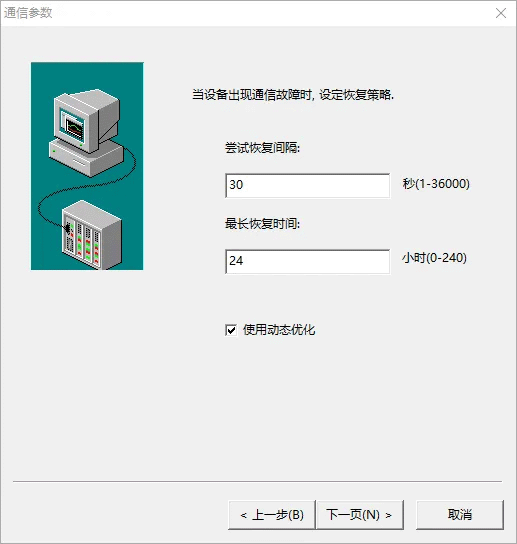

下一页

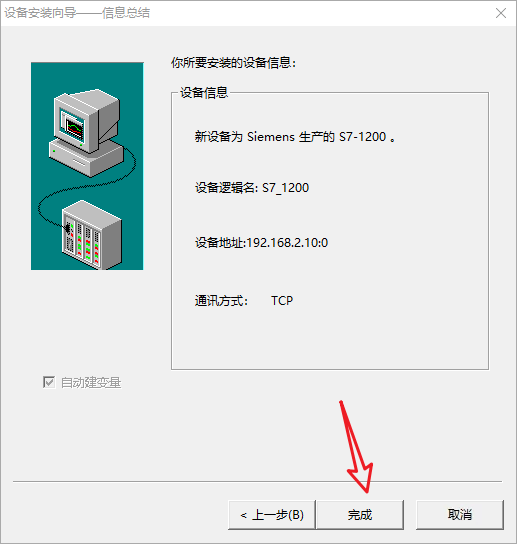

完成



2-配置组态数据

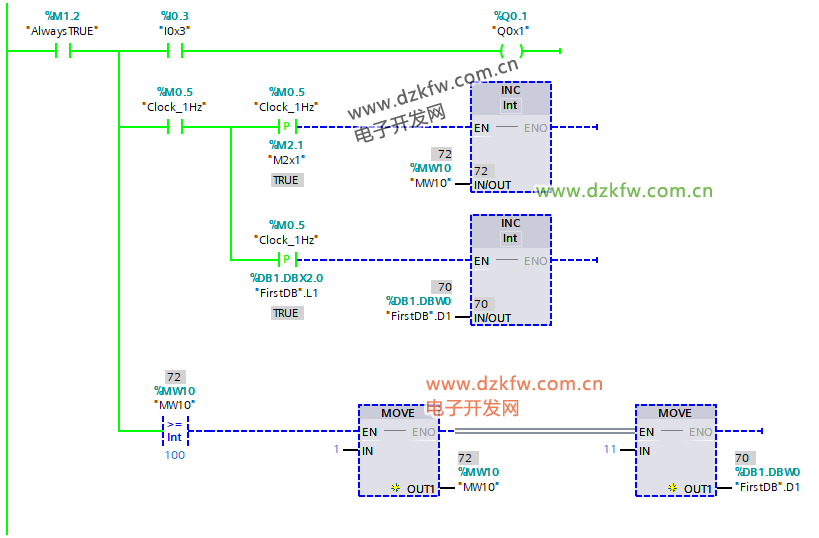

在PLC中添加以下程序，创建变量监测I0.3、Q0.1、M2.1、MW10及DB块中的数据

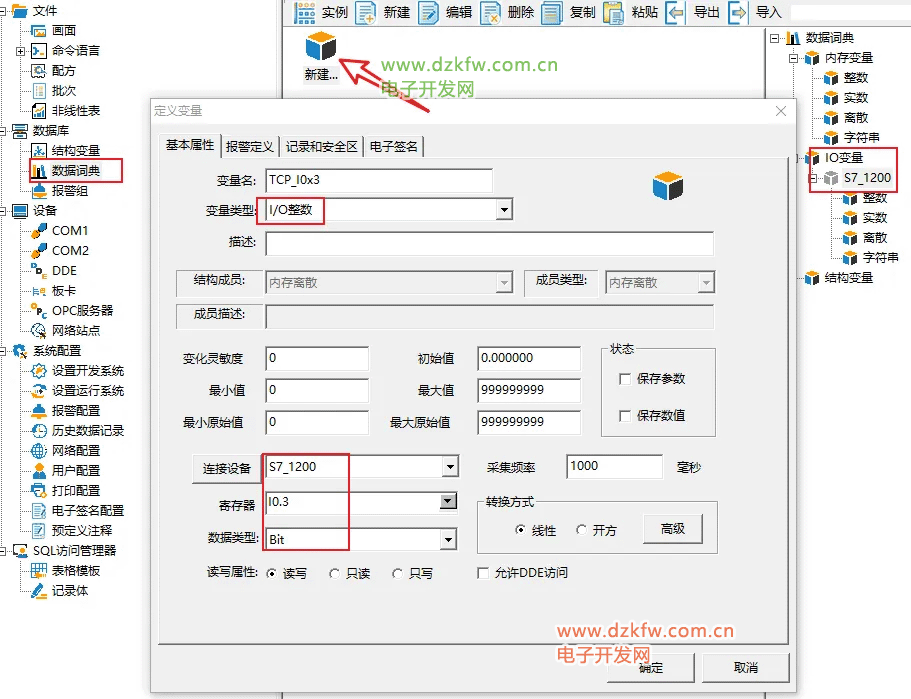

创建I类型变量---I0.3

变量类型：I/O整数，即外部I/O变量。内存整数为内部变量

      连接设备：选择创建的1200 IO驱动
      寄存器：直接输入I地址
      数据类型：根据实际类型选择      读写属性：读写

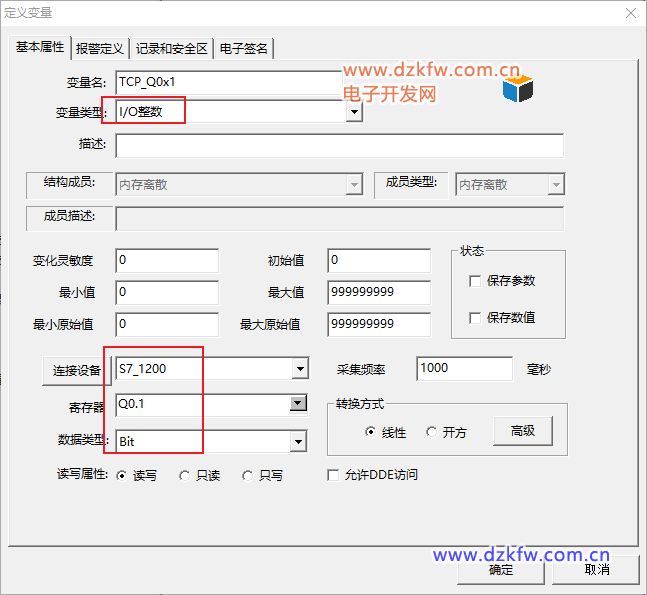

     创建Q类型变量---Q0.1

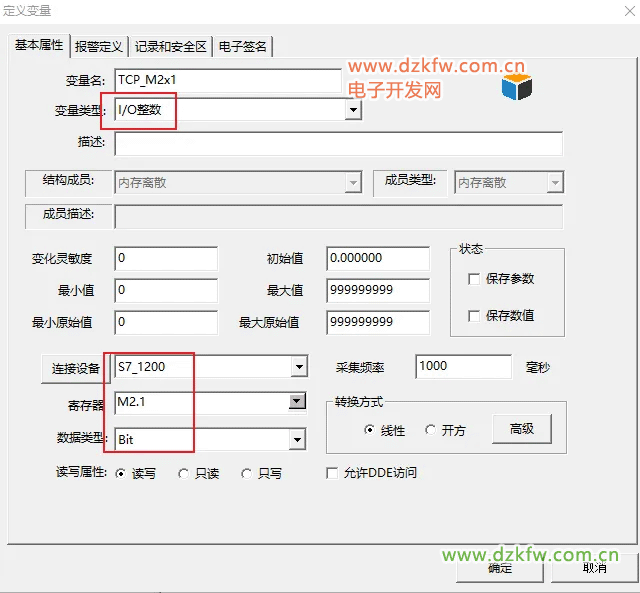

创建M类型变量---M2.1

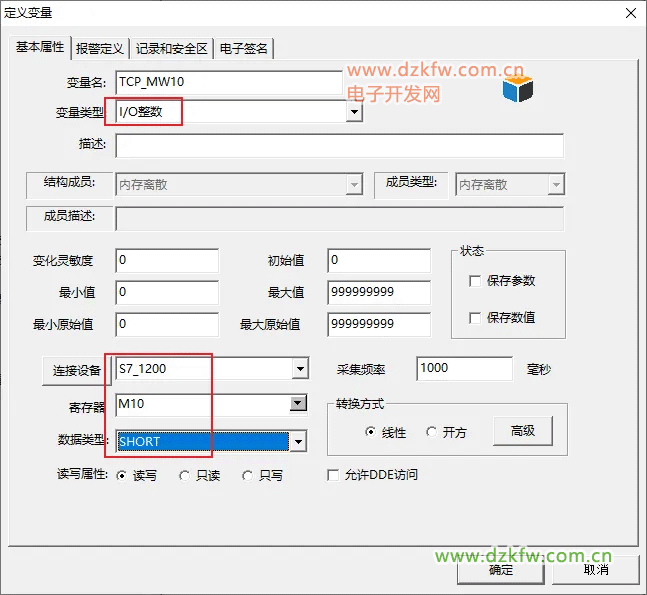

创建MW类型变量---MW10

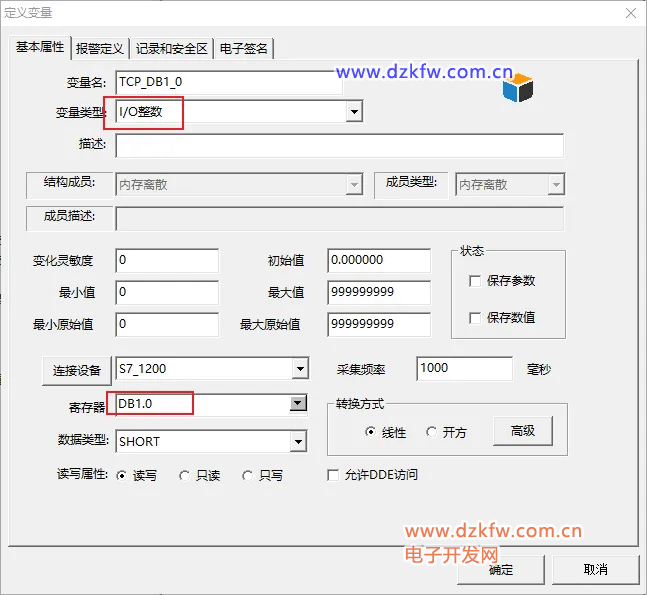

创建DB类型变量---DB1中偏移量为0

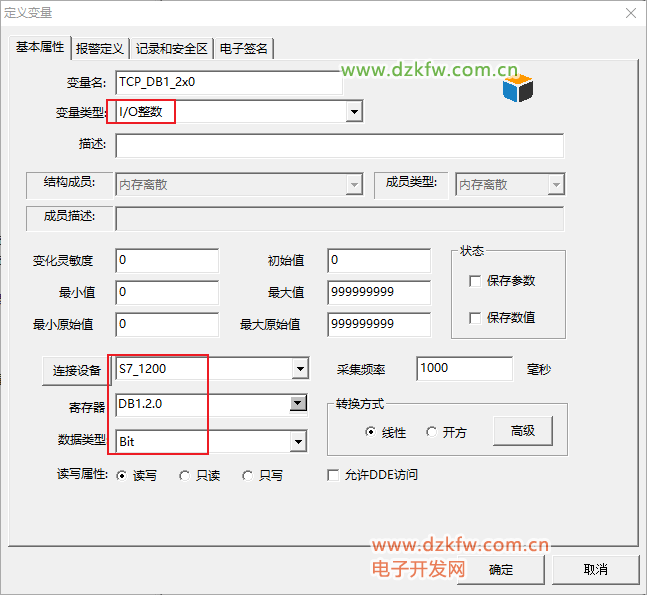

创建DB类型变量---DB1中偏移量为2.0

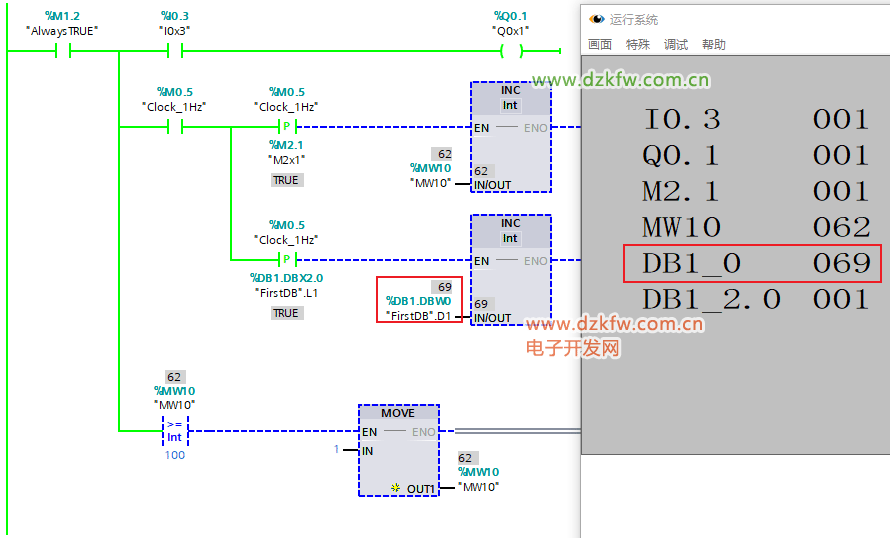

3-测试运行
