添加及测试设备

一、找到串口号

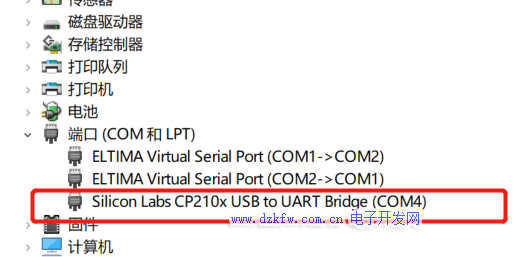

在设备管理器中，找到我们需要通讯的串口号


二、组态王中新建设备

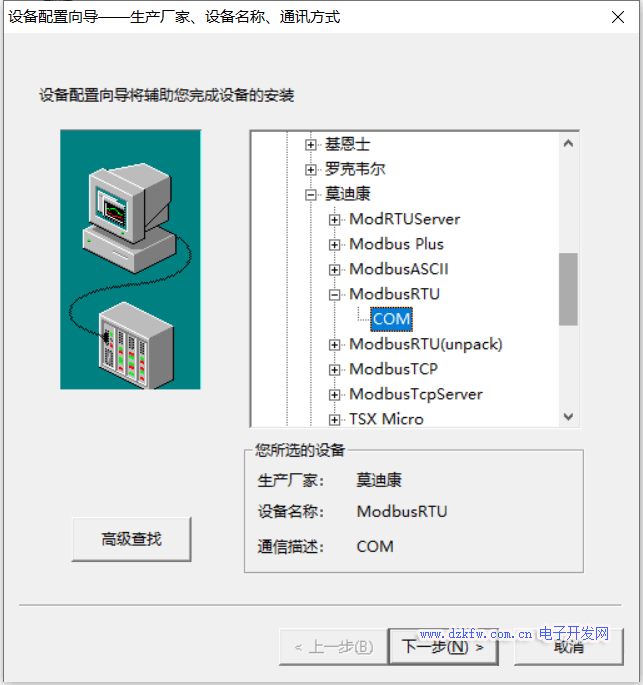

1、在组态王中，新建一个PLC–莫迪康–MODBUS RTU设备


2、设置设备名，不要跟其他的重复了即可。

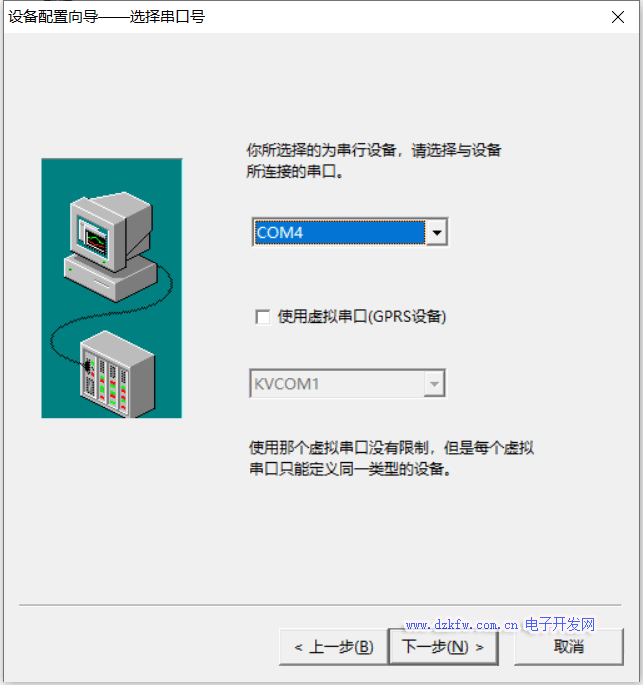

3、选择串口，即我们需要通讯的那个串口

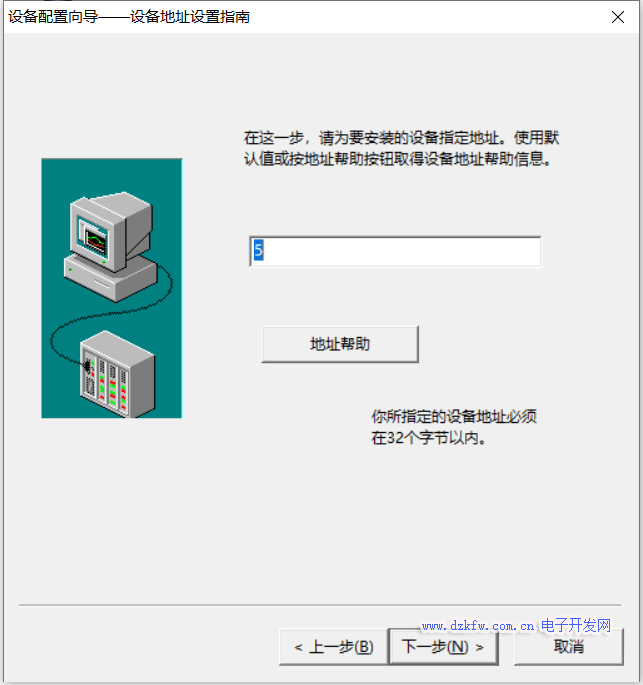

4、设置地址，我们需要通讯的设备的地址

5、后面默认即可。

三、配置串口

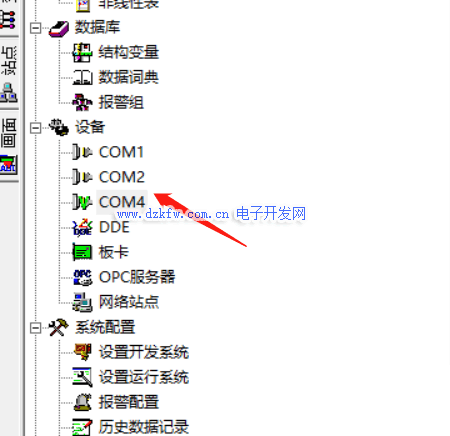

在设备中，双击我们需要配置的串口

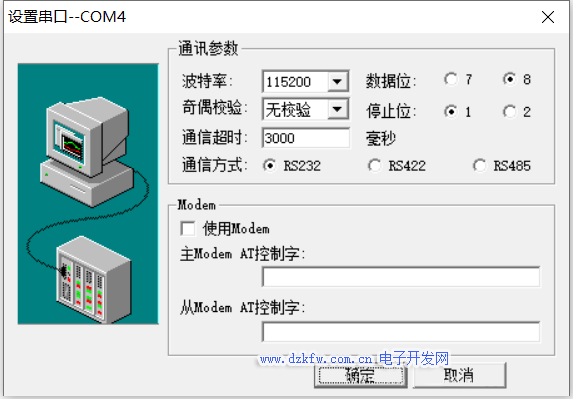

将串口属性，配置成我们需要的，点击确定。

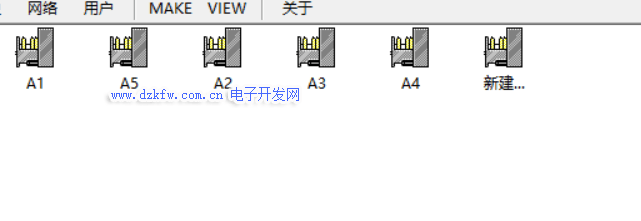

四、添加多个设备

如果需要添加多个设备，重复第二步，注意名称和地址不要重复。


五、测试设备是否能够正常链接

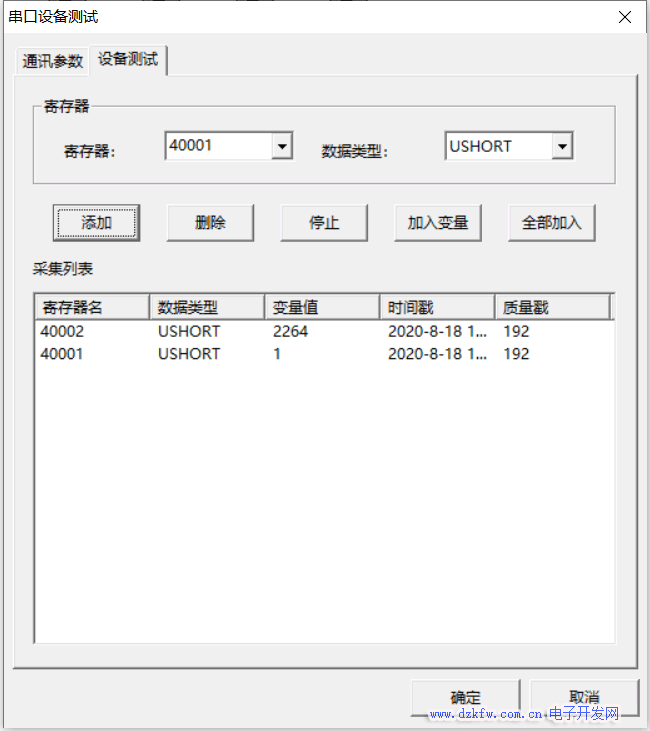

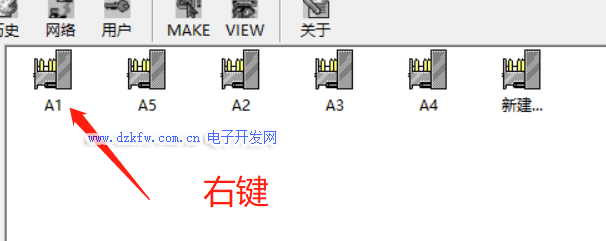

1、在设备商右键，选择测试


2、添加地址和数据类型，进行测试。通讯正常的话能够正常显示读取的数据。


组态界面绑定值

一、新建变量

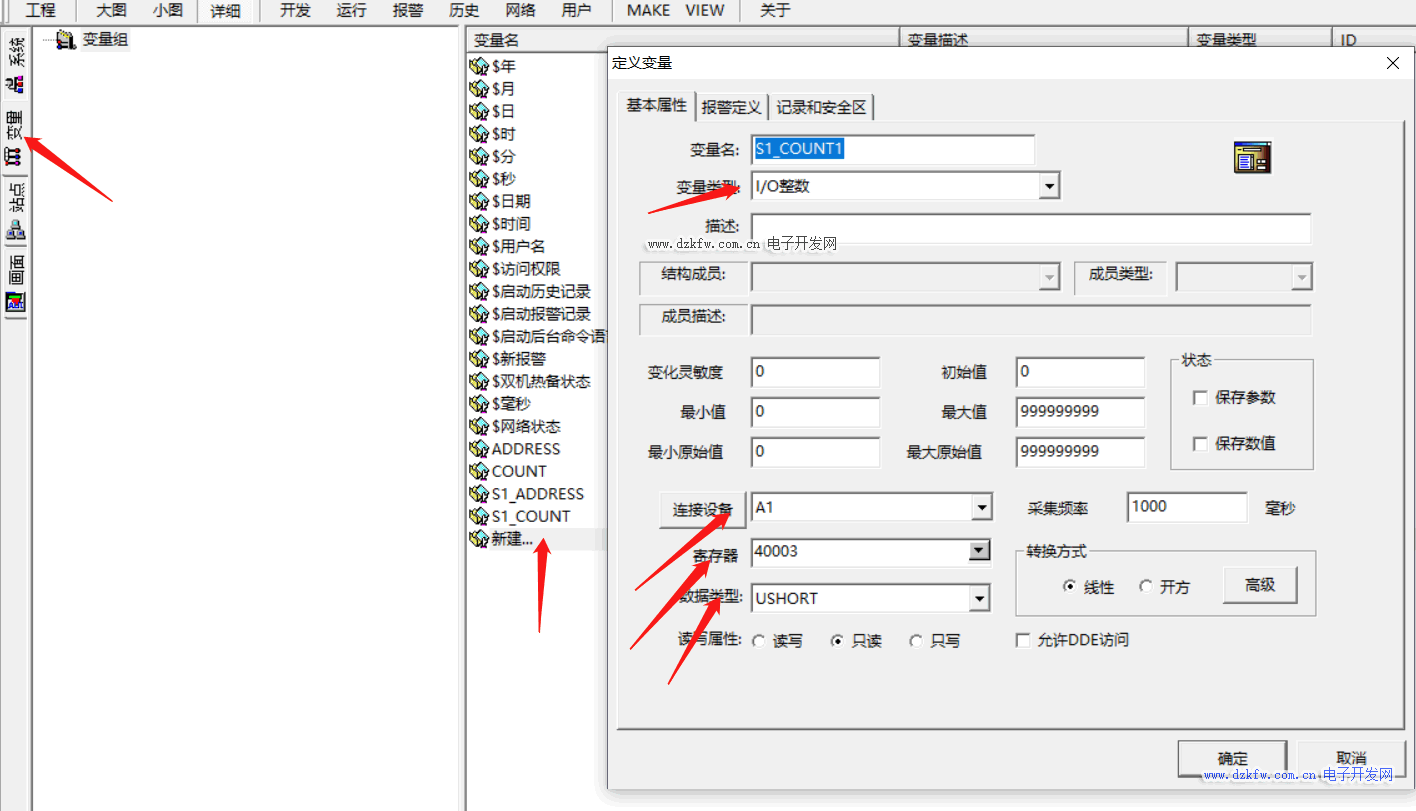

1、在变量界面，新建变量，设置变量类型、连接设备、变量地址等信息。

2、添加多个变量时，重复上面操作即可。

二、界面值绑定

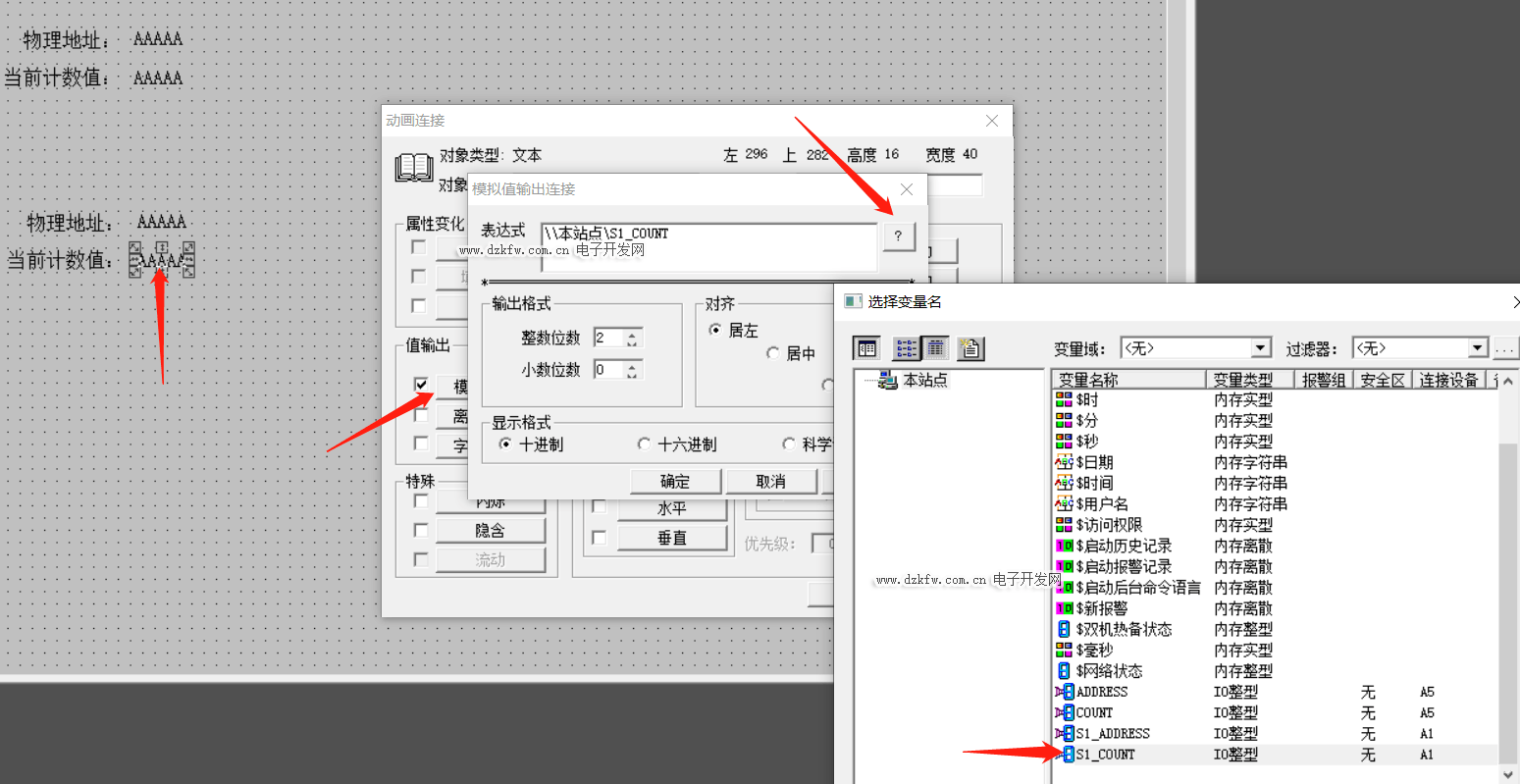

1、在界面窗口，添加字符串显示空间，双击后依次选择对应的变量

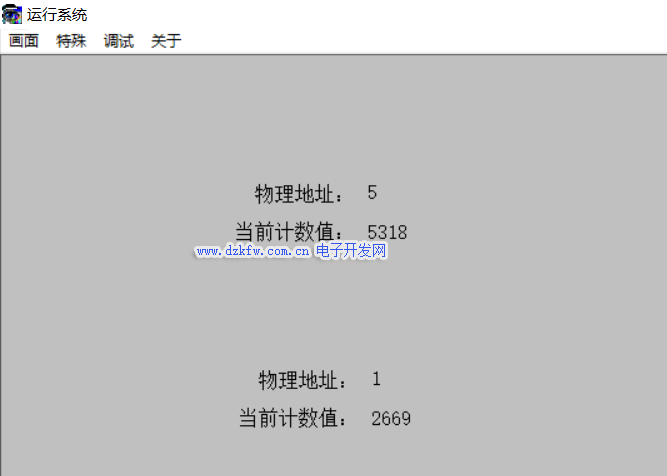

2、保存后，进入到VIEW界面，选择需要打开的窗口。可以看到数据正确读取。
